FPC 20/20/13 7035
Abbildung ähnlich
FPC 20/20/13 7035

FPC 20/20/13 7035

FPC (Polycarbonat-Leergehäuse), Leergehäuse, Höhe: 200 mm, Breite: 200 mm, Tiefe: 132 mm, Werkstoff: Polycarbonat, unbehandelt, lichtgrau

N.º de artículo 9535690000
Descargar hoja de datos Engineering Support Produkt Downloads
Zubehör 12 Verwandte Artikel 2
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Verschraubungen rechts Verschraubungen oben / unten Zertifikatsnummern Gehäuse Allgemeine Angaben Bestückung horizontal Bestückung vertikal Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
FPC (Polycarbonat-Leergehäuse), Leergehäuse, Höhe: 200 mm, Breite: 200 mm, Tiefe: 132 mm, Werkstoff: Polycarbonat, unbehandelt, lichtgrau
Best.-Nr.
9535690000
Art
FPC 20/20/13 7035
GTIN (EAN)
4032248009800
VPE
1 Stück

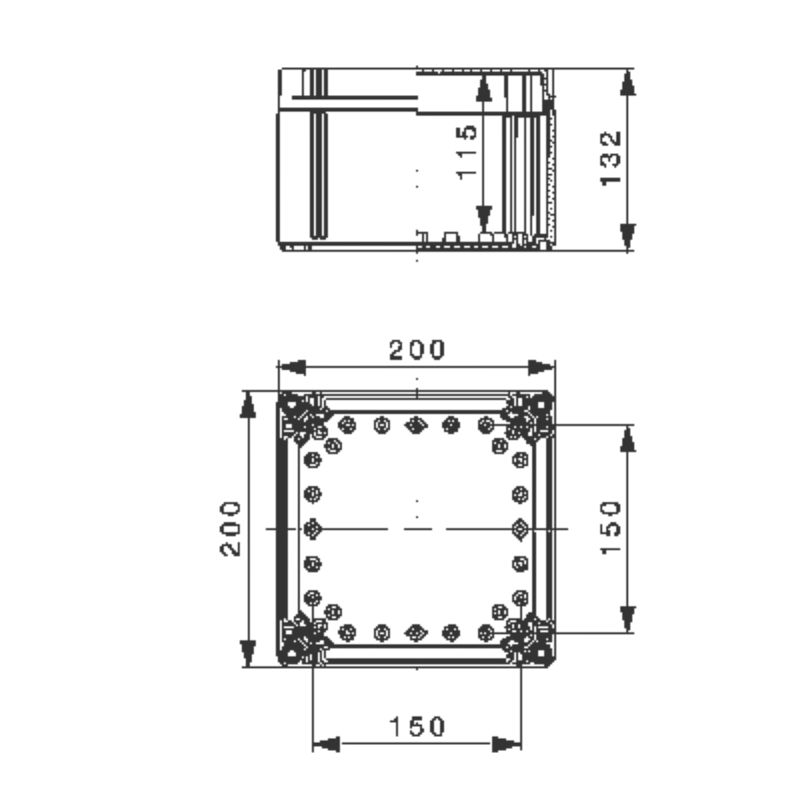

Abmessungen und Gewichte

Tiefe
132 mm
Tiefe (inch)
5,197 inch
Höhe
200 mm
Höhe (inch)
7,874 inch
Breite
200 mm
Breite (inch)
7,874 inch
Nettogewicht
1.230 g

Temperaturen

Betriebstemperatur
-50 °C...130 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Verschraubungen rechts

M12
20
M16
11
M20
6
M25
4
M32
2
M40
1
M50
1
M63
1

Verschraubungen oben / unten

M12
20
M16
11
M20
6
M25
4
M32
2
M40
1
M50
1
M63
1

Zertifikatsnummern Gehäuse

Konformitätserklärung Nr. (DoC LVD)
DE PS2420 220224 003ISS00

Allgemeine Angaben

-50 °C
Access opening: height
196,5 mm
Access opening: width
196,5 mm
Areas of use
Gebäudetechnik
Transportwesen
Verpackungsindustrie
Maschinenbau
Basic material
Polycarbonat
Enclosure attachment
Löcher 7,5 mm
Flange plate
Nein
Impact resistance
IK08
Integral fixing
durch selbstschneidende Schrauben
Lid
Ja
Lid attachment
4 Polyamid Kreuzschlitzschrauben
Material thickness
3,5 mm
Number of lid screws
4
Operating temperature, max.
130 °C
Protection degree
IP66
IP67
Seal material
Polyurethan
Surface finish
unbehandelt
Torque for lid screws
0,8 Nm

Bestückung horizontal

WDU 10 / ZDU 10
1x8
WDU 16 / ZDU 16
1x7
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x17
WDU 35 / ZDU 35
1x5
WDU 4 / ZDU 4
1x14
WDU 6 / ZDU 6
1x10

Bestückung vertikal

WDU 10 / ZDU 10
1x8
WDU 16 / ZDU 16
1x7
WDU 2,5 / ZDU 2,5 / IDU 2,5
1x17
WDU 35 / ZDU 35
1x5
WDU 4 / ZDU 4
1x14
WDU 6 / ZDU 6
1x10

Klassifikationen

ETIM 8.0
EC000261
ETIM 9.0
EC000261
ETIM 10.0
EC000261
ECLASS 14.0
27-18-01-01
ECLASS 15.0
27-18-01-01
