特性

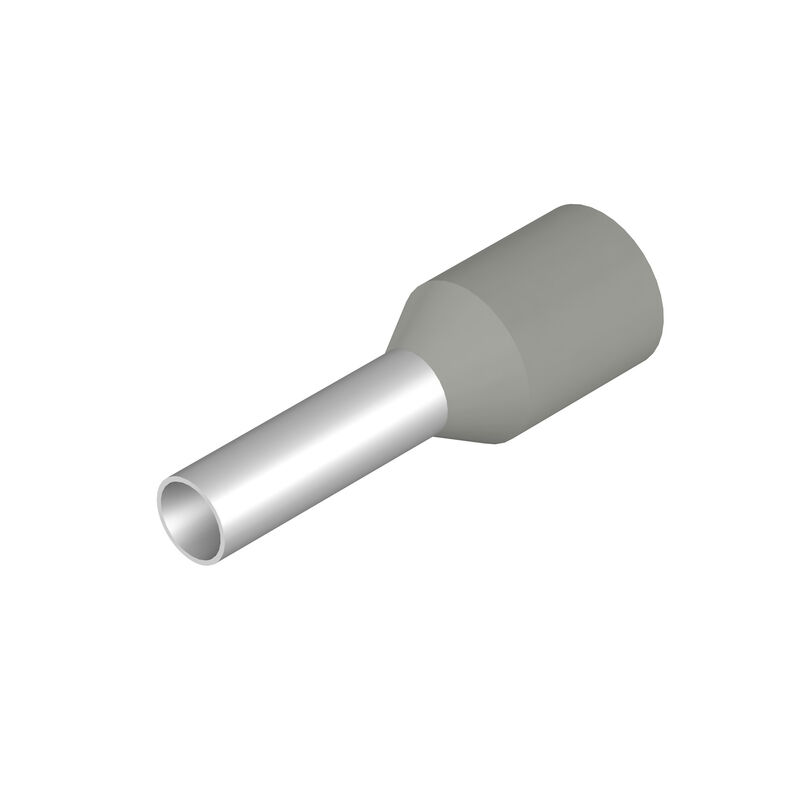

| 版本 | 管状端头, 标准, 10 mm, 8 mm, 灰色 |
| 订货号 | 9021070000 |
| 类型 | H2,5/15T GR |
| GTIN (EAN) | 4008190128944 |
| 数量 | 500 PC |
| 包装 | 散装 |
| 净重 | 0.104 g |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 物品描述 | 带塑料套的管状端头，灰色 |
| 类型 | 标准 |
| L1（mm） | 15 mm |
| 剥线长度 | 10 mm |
| 塑料套厚度 (S2) | 0.25 mm |
| 导线压接面积 | 2.5 mm² |
| 导线最大压接面积 AWG | AWG 14 |
| 插针镀层直径 (D1) | 2.2 mm |
| 插针镀层长度 (L2) | 8 mm |
| 环直径(D2) | 4.2 mm |
| 金属管厚度(S1) | 0.15 mm |
| 颜色编码 | Telemecanique |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55396) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9021070000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9021070000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9021070000&norm=0) |
| 用户文档 |
[Technical information - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_106826)
[Technical information - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_106827) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000005 |
| ETIM 7.0 | EC000005 |
| ETIM 8.0 | EC000005 |
| ETIM 9.0 | EC000005 |
| ECLASS 9.0 | 27-40-02-01 |
| ECLASS 9.1 | 27-40-02-01 |
| ECLASS 10.0 | 27-40-02-01 |
| ECLASS 11.0 | 27-40-02-01 |
| ECLASS 12.0 | 27-40-02-01 |
| ECLASS 13.0 | 27-40-02-01 |
| ECLASS 14.0 | 27-40-02-01 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E499744 |
是附件
-
商品编号:9028700000包装单位:1 PC
压接工具类别, 压接钳: PZ 6 Roto L, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
-
商品编号:1542310000包装单位:1 PC
压接工具类别, 压接钳: PZ 10 SQR, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
-
商品编号:1542270000包装单位:1 PC
压接工具类别, 压接钳: PZ 10 HEX, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
-
-
-
-
-
-
-
-
-
-
-
工具工具套装压接套件
工具压接工具... 用于管状端头经认证的压接工具
工具管状端头管状端头系列（盒装）带塑料套的管状端头系列
工具压接工具... 用于管状端头Crimping tools
单个零件
-
-
商品编号:1542310000包装单位:1 PC
压接工具类别, 压接钳: PZ 10 SQR, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
-
商品编号:1542270000包装单位:1 PC
压接工具类别, 压接钳: PZ 10 HEX, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
-
商品编号:9028700000包装单位:1 PC
压接工具类别, 压接钳: PZ 6 Roto L, 剥线工具: STRIPAX, 最小压接面积: 0.14, 颜色编码: 其他
工具管状端头管状端头系列（盒装）带塑料套的管状端头系列
工具工具套装压接套件
