特性
| 版本 | HDC - 外壳, 产品外形尺寸: 8, 防护等级: IP65 (接插后), 插头盖板, 侧面锁定，普通高度, 标准 |
| 订货号 | 2559760000 |
| 类型 | HDC 24B DMDQ 2QB N |
| GTIN (EAN) | 4050118676754 |
| 数量 | 1 PC |

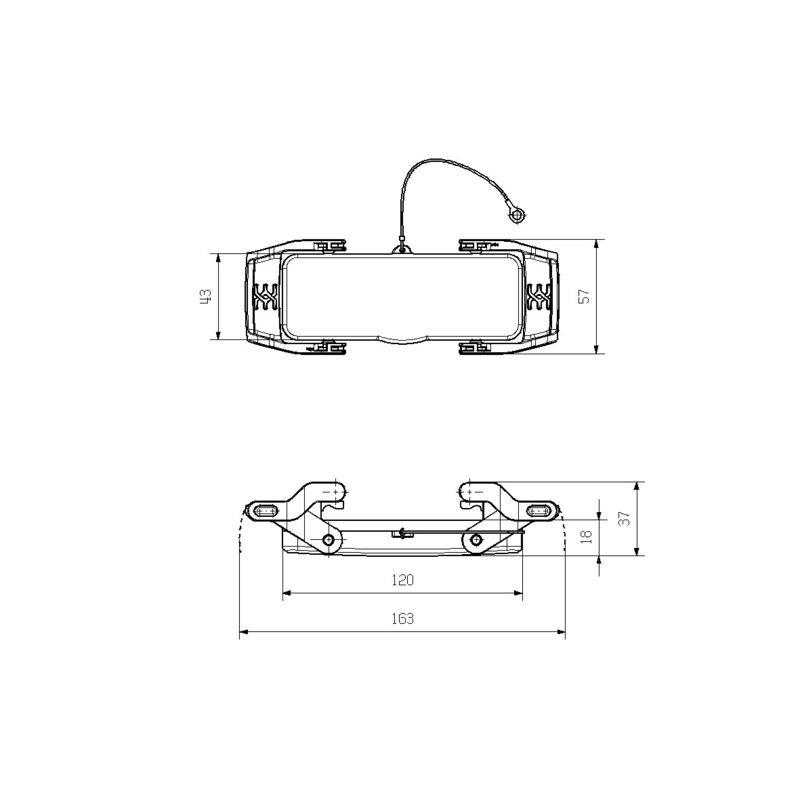

| 深 | 120 mm |
| 深度 (英寸) | 4.724 inch |
| 高度 | 18 mm |
| 高度 (英寸) | 0.709 inch |
| 宽度 | 43 mm |
| 宽度 (英寸) | 1.693 inch |
| 净重 | 111.76 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| 化学抵抗力 |
|
| 进线 | 用于插头外壳 |
| EMC 外壳 | 无 |
| 外壳基本材料 | 铸铝 |
| 表面处理 | 粉末涂层 |
| 锁定元件材料 | 不锈钢板, 防锈 |
| 防护等级 | IP65 (接插后) |
| BG | 8 |
| 产品外形尺寸 | 8 |
| 型号 | 盖 |
| 外壳设计 | 插头盖板 |
| 密封 | NBR |
| 插头/插座/盖板 | 防尘盖 |
| 机罩设计 | 十字托架 |
| 类型 | 标准 |
| 进线 | 用于插头外壳 |
| 锁定系统设计 | 侧面锁定，普通高度 |
| 颜色 (RAL) | RAL 7035 |
| 产品更改通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| ROHS | 一致 |
