特性

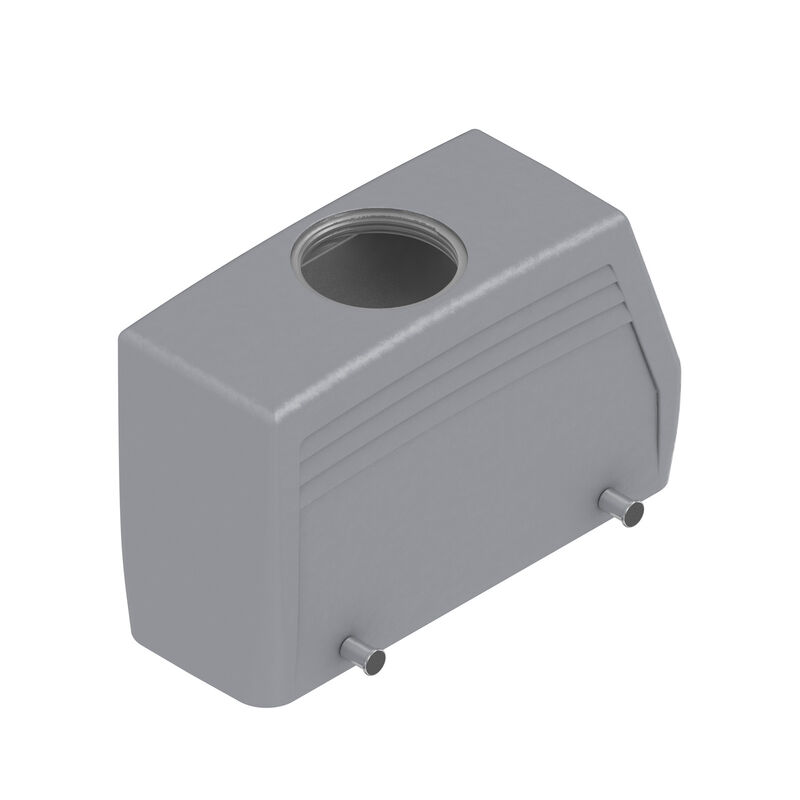

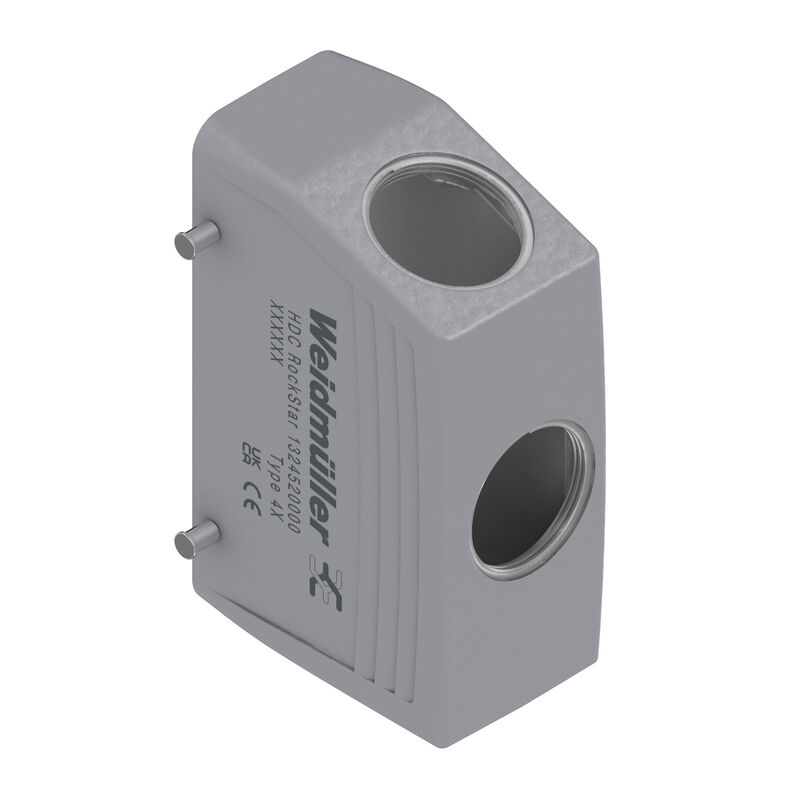

版本 | HDC - 外壳, 产品外形尺寸: 8, 防护等级: IP65 (接插后), 插头外壳, 顶部进线, 侧面进线, 侧面锁定,普通高度, 高的, 电缆接头尺寸: M 32 |
订货号 | 1324520000 |
类型 | HDC 64D TBU 2M32G CS |
GTIN (EAN) | 4050118128871 |
数量 | 1 PC |
净重 | 296.56 g |
温度限值 | -40 °C ... 125 °C |
RoHS 合规状态 | 合规,有例外 |
RoHS 豁免(如适用/已知) | 6bI |
REACH SVHC | Lead 7439-92-1 |
SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
化学抵抗力 |
|
外壳宽度 C | 43 mm |
外壳总长 | 120 mm |
外壳高度B | 76 mm |
进线 | 带螺纹 |
EMC 外壳 | 无 |
外壳基本材料 | 铸铝 |
表面处理 | 粉末涂层 |
锁定元件材料 | 不锈钢板, 防锈 |
防护等级 | IP65 (接插后) |
BG | 8 |
上方输入电缆数量 | 1 |
两侧输入电缆数量 | 1 |
产品外形尺寸 | 8 |
型号 | 插头 |
外壳设计 |
插头外壳
顶部进线 侧面进线 |
插头/插座/盖板 | 上部 插座 |
机罩设计 | 十字托架 |
电缆接头尺寸 | M 32 |
类型 | 高的 |
螺纹 (内部) | M 32 |
进线 | 带螺纹 |
适用于 ModuPlug® | 是 |
锁定系统设计 | 侧面锁定,普通高度 |
颜色 (RAL) | RAL 7035 |
产品更改通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
样本 | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC000437 |
ETIM 7.0 | EC000437 |
ETIM 8.0 | EC000437 |
ETIM 9.0 | EC000437 |
ECLASS 9.0 | 27-44-02-02 |
ECLASS 9.1 | 27-44-02-02 |
ECLASS 10.0 | 27-44-02-02 |
ECLASS 11.0 | 27-44-02-02 |
ECLASS 12.0 | 27-44-02-02 |
ECLASS 13.0 | 27-44-02-02 |
ECLASS 14.0 | 27-44-02-02 |
认证 | ![CE](/picture/CE.gif) |
ROHS | 一致 |
