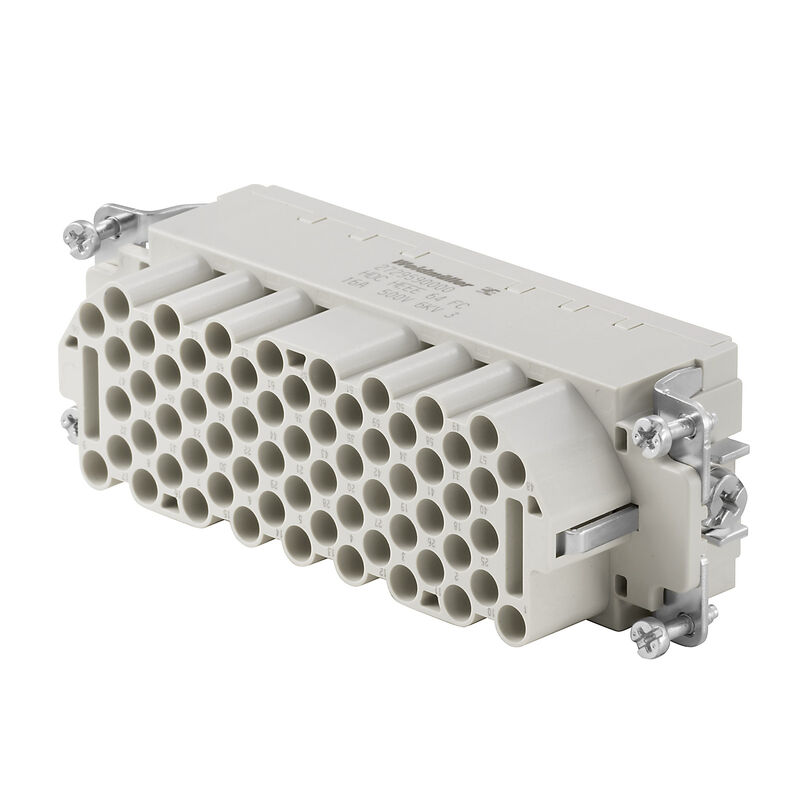

母插芯 HDC HEEE 64 FC

母插芯 HDC HEEE 64 FC

HDC - 插芯, 插座, 500 V, 16 A, 回路数: 64, 冷压联接, 安装尺寸: 8

商品编号 2729590000
下载技术数据页 工程支持 产品下载
配件 16 配合件 1 是…的配合件 1 相关商品 2
审批 通用订货数据 尺寸和重量 温度 环保产品合规 通用参数 接头数据 PE 型号 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
cURus 证书号
E92202

通用订货数据

版本
HDC - 插芯, 插座, 500 V, 16 A, 回路数: 64, 冷压联接, 安装尺寸: 8
订货号
2729590000
类型
HDC HEEE 64 FC
GTIN (EAN)
4064675010456
数量
1  PC

尺寸和重量

净重
83.6  g

温度

温度限值
-40 °C ... 125 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
1609748e-c278-4c9b-b3d1-e6215d2988cd

通用参数

BG
8
低烟符合 DIN EN 45545-2
是
回路数
64
型号
插座
基础材料
铜合金
安装尺寸
8
按照 UL/CSA 额定电压
600 V AC/DC
污染等级
3
系列
HEEE
绝缘材料
PC
绝缘材料组
IIIa
绝缘电阻
1010 Ω
联接类型
冷压联接
阻燃等级符合 UL 94
V-0
颜色编码
米色
额定冲击电压 (DIN EN 61984)
6  kV
额定电压 (DIN EN 61984)
500  V
额定电流 (cUR)
  • AWG 导线接口横截面:
    AWG 12
  • 额定电流:
    11.3 A
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    8.5 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    6.3 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    5.9 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    4.3 A
额定电流 (DIN EN 61984)
16  A
额定电流 (UR)
  • AWG 导线接口横截面:
    AWG 12
  • 额定电流:
    21.6 A
  • AWG 导线接口横截面:
    AWG 14
  • 额定电流:
    16 A
  • AWG 导线接口横截面:
    AWG 16
  • 额定电流:
    11.9 A
  • AWG 导线接口横截面:
    AWG 18
  • 额定电流:
    11 A
  • AWG 导线接口横截面:
    AWG 20
  • 额定电流:
    8.1 A

接头数据 PE

PE 连接类型
螺钉联接
PE联接 剥线长度
10  mm

型号

BG
8
单股导线最大截面
4  mm²
单股导线的最小压接面积
0.5  mm²
基础材料
铜合金
安装尺寸
8
导线最大压接面积 AWG
AWG 12
导线最小压接面积 AWG
AWG 20
最大压接面积
4  mm²
最大压接面积 软导线
4  mm²
最小压接面积
0.5  mm²
最小多股导线接线截面积
0.5  mm²
联接类型
冷压联接
额定连接下的裸线长度
7.5  mm

分类

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
