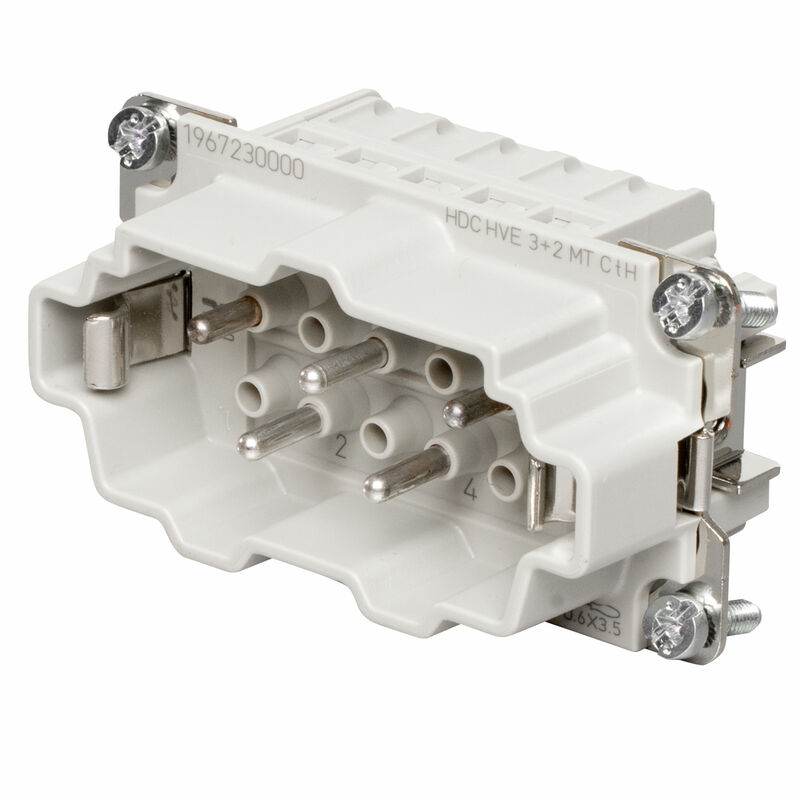

HDC HVE 3+2 MT CTH
HDC HVE 3+2 MT CTH
HDC HVE 3+2 MT CTH

HDC HVE 3+2 MT CTH

HDC挿入, オス型, 830 V, 20 A, 極数: 5, 耐張クランプ接続, サイズ: 4

商品番号 1967230000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 2
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス 寸法 一般データ 接続データPE バージョン 分類

承認

認可
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

バージョン
HDC挿入, オス型, 830 V, 20 A, 極数: 5, 耐張クランプ接続, サイズ: 4
注文番号
1967230000
種別
HDC HVE 3+2 MT CTH
GTIN (EAN)
4032248661244
数量
1  items

寸法と重量

深さ
64  mm
奥行き（インチ）
2.52  inch
高さ
33.5  mm
高さ（インチ）
1.319  inch
幅
34  mm
幅（インチ）
1.339  inch
正味重量
41.36  g

温度

制限温度
-40 °C ... 125 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
耐薬品性
  • 物質:
    アセトン
  • 耐薬品性:
    耐性
  • 物質:
    アンモニア、水様性
  • 耐薬品性:
    条件付き耐性
  • 物質:
    ガソリン
  • 耐薬品性:
    耐性
  • 物質:
    ベンゼン
  • 耐薬品性:
    耐性
  • 物質:
    ディーゼル油
  • 耐薬品性:
    条件付き耐性
  • 物質:
    濃酢酸
  • 耐薬品性:
    耐性
  • 物質:
    水酸化カリウム
  • 耐薬品性:
    条件付き耐性
  • 物質:
    メタノール
  • 耐薬品性:
    条件付き耐性
  • 物質:
    モーター油
  • 耐薬品性:
    条件付き耐性
  • 物質:
    希釈した苛性アルカリ溶液
  • 耐薬品性:
    耐性
  • 物質:
    ヒドロクロロフルオロカーボン
  • 耐薬品性:
    条件付き耐性
  • 物質:
    屋外使用
  • 耐薬品性:
    条件付き耐性

寸法

プラグの高さ
33.5  mm
ベースの全長
64  mm
幅
34  mm

一般データ

BG
4
DIN EN 45545-2準拠の低排煙性
はい
UL 94 可燃性等級
V-0
UL/CSAに準拠した定格電圧
600 V AC/DC
サイズ
4
シリーズ
HVE
体積抵抗
≤2 mΩ
信号接点数
2
出力接点の数
3
勘合回数、銀
≥ 500
定格インパルス電圧（DIN EN 61984）
8  kV
定格電圧 （DIN EN 61984）
830  V
定格電流 （DIN EN 61984）
20  A
導体断面
2.5  mm²
接続方式
耐張クランプ接続
材質
銅合金
極数
5
汚染度
3
種別
オス型
絶縁材
PCガラス繊維補強（UL認定および鉄道認定）
絶縁材グループ
IIIa
絶縁耐性
1010 Ω
色
ベージュ
表面仕上
銀の不動態化

接続データPE

刃寸法、スロット (PE 接続)
SD 0.8 x 4.0
固定ネジ
M 4
定格断面
4  mm²
導体断面積、AWG（PE）、最大
AWG 12
導体断面積、AWG（PE）、最小
AWG 20
接続種別 PE
ねじ接続
締付けトルク、最大 PE 接続
1.5  Nm
締付けトルク、最小 PE 接続
1.2  Nm
被覆剥き長さ PE 接続
10  mm

バージョン

BG
4
サイズ
4
体積抵抗
≤2 mΩ
刃寸法、スロット (ネジ接続)
SD 0.5 x 3.0
導体接続断面積 AWG、最大.
AWG 14
導体断面、固定式、最大
4  mm²
導体断面、固定式、最小
0.5  mm²
導体断面、最大
2.5  mm²
導体断面、最小
0.25  mm²
接続方式
耐張クランプ接続
材質
銅合金
表面仕上
銀の不動態化
被覆剝き長さ、定格接続
8  mm
配線接続断面 AWG、最小
AWG 24
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最大
4  mm²
配線接続断面、ワイヤエンドフェルール付 DIN 46228/4 の細径撚線、最小
0.5  mm²
配線接続断面、細径撚線、最大
4  mm²
配線接続断面、細径撚線、最小
0.5  mm²

分類

ETIM 6.0
EC000438
ETIM 7.0
EC000438
ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 9.0
27-44-02-05
ECLASS 9.1
27-44-02-05
ECLASS 10.0
27-44-02-05
ECLASS 11.0
27-44-02-05
ECLASS 12.0
27-44-02-05
ECLASS 13.0
27-44-02-05
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
