特性
| 版本 | HDC - 外壳, 产品外形尺寸: 8, 防护等级: IP66 (在插接状态下), IP68 (在插接状态下), 插头外壳, 压线框联接, 标准, 电缆接头尺寸: M 40 |
| 订货号 | 1082870000 |

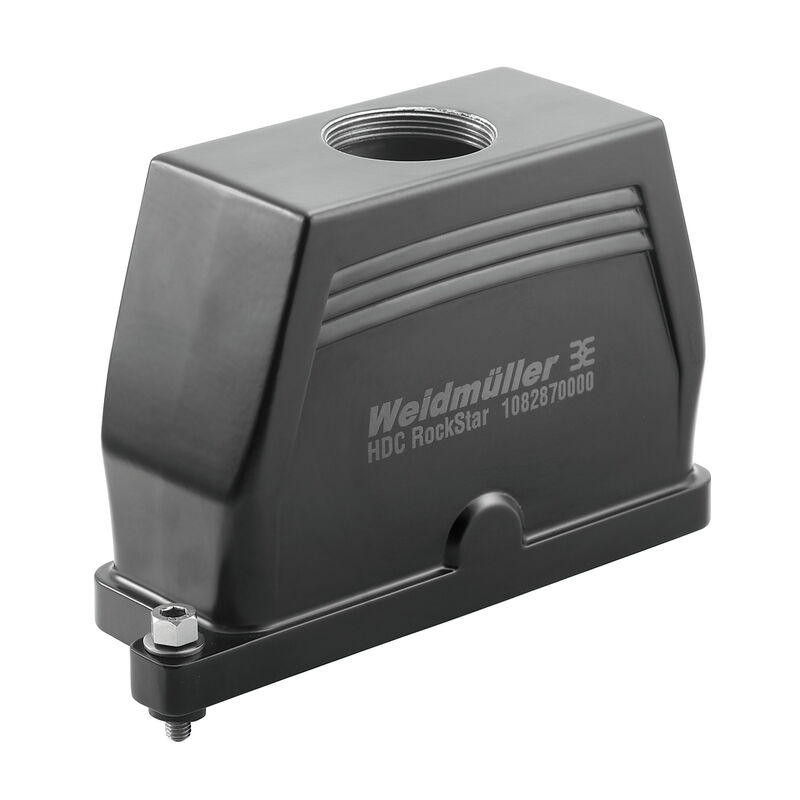

| 类型 | HDC IP68 24B TOS 1M40 |
| GTIN (EAN) | 4032248846306 |
| 数量 | 1 PC |
| 高度 | 110.5 mm |
| 高度 (英寸) | 4.35 inch |
| 宽度 | 58 mm |
| 宽度 (英寸) | 2.283 inch |
| 净重 | 641.594 g |
| 温度限值 | -50 °C ... 125 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 化学抵抗力 |
|
| 外壳总长 | 191 mm |
| 外壳高度B | 110.5 mm |
| 进线 | 带螺纹 |
| EMC 外壳 | 是 |
| 外壳基本材料 | 铸铝 |
| 拧紧力矩矩 | 6.5 Nm |
| 表面处理 | 粉末涂层 |
| 锁定元件材料 | 不锈钢板, 防锈 |
| 防护等级 |
IP66 (在插接状态下)
IP68 (在插接状态下) |
| BG | 8 |
| 上方输入电缆数量 | 1 |
| 两侧输入电缆数量 | 0 |
| 产品外形尺寸 | 8 |
| 型号 | 插头 |
| 外壳设计 | 插头外壳 |
| 拧紧力矩矩 | 6.5 Nm |
| 插头/插座/盖板 | 上部 插座 |
| 机罩设计 | 压线框联接 |
| 电缆接头尺寸 | M 40 |
| 类型 | 标准 |
| 螺纹 （内部） | M 40 |
| 进线 | 带螺纹 |
| 适用于 ModuPlug® | 是 |
| 锁定系统设计 | 压线框联接 |
| 颜色 (RAL) |
RAL 9011
RAL 9005 |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79380) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1082870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1082870000) |
| 产品更改通知 |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 认证 |   |
| ROHS | 一致 |
