特性

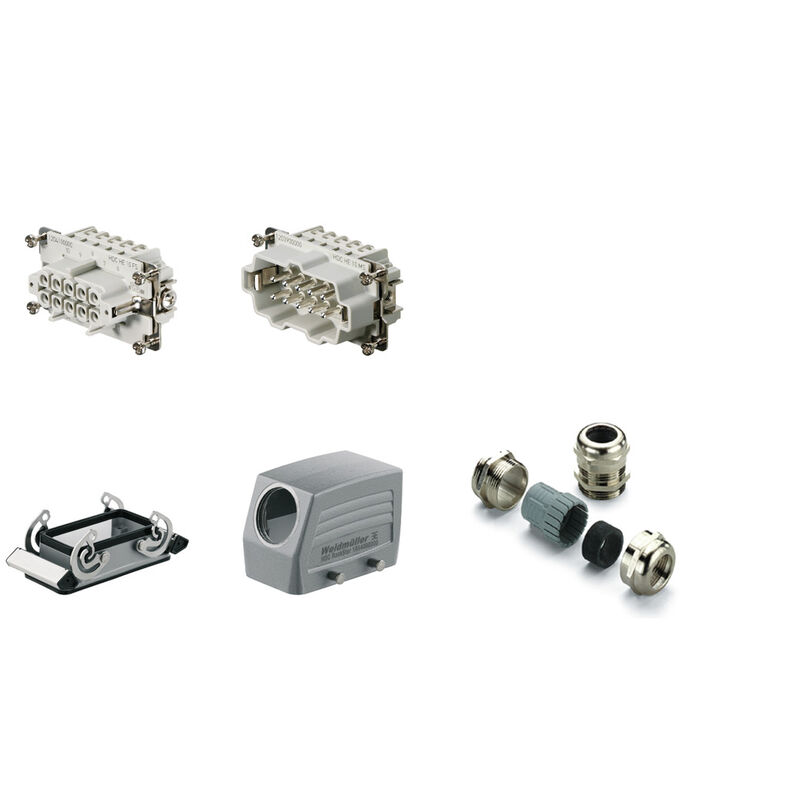

| 版本 | RockStar® HDC - 套件-重载接插件, 装置, HE, 产品外形尺寸: 4, 电极: 10, 螺钉联接, 500 V, 16 A, 铸铝, PG 16 |
| 订货号 | 1712510000 |
| 类型 | HDC-KIT-HE 10.110 |
| GTIN (EAN) | 4008190947736 |
| 数量 | 1 PC |
| 净重 | 447.68 g |
| 温度限值 | -40 °C ... 100 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6bI, 6c |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | bfb1c983-6f18-4ba4-8907-38aad6aee076 |
| EMC 外壳 | 无 |
| 外壳基本材料 | 铸铝 |
| 系列 | HE |
| 表面处理 | 粉末涂层 |
| 锁定元件材料 | 不锈钢 |
| BG | 4 |
| 两侧输入电缆数量 | 1 |
| 产品外形尺寸 | 4 |
| 电缆接头尺寸 | PG 16 |
| 联接类型 | 螺钉联接 |
| 颜色 (RAL) | RAL 7035 |
| BG | 4 |
| PE 连接类型 | 螺钉联接 |
| 产品外形尺寸 | 4 |
| 回路数 | 10 |
| 材料 | 铝压铸 |
| 电缆接头 | PG 16 |
| 系列 | HE |
| 额定电压 (DIN EN 61984) | 500 V |
| 额定电流 (DIN EN 61984) | 16 A |
| BG | 4 |
| 主触点的最大拧紧扭矩 | 0.55 Nm |
| 主触点的最小拧紧扭矩 | 0.5 Nm |
| 产品外形尺寸 | 4 |
| 最大压接面积 | 2.5 mm² |
| 最小压接面积 | 0.5 mm² |
| 材料 | 铝压铸 |
| 联接类型 | 螺钉联接 |
| 表面处理 | 粉末涂层 |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102288) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1712510000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1712510000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002636 |
| ETIM 7.0 | EC002636 |
| ETIM 8.0 | EC002636 |
| ETIM 9.0 | EC002636 |
| ECLASS 9.0 | 27-44-01-01 |
| ECLASS 9.1 | 27-44-01-01 |
| ECLASS 10.0 | 27-44-01-01 |
| ECLASS 11.0 | 27-44-01-01 |
| ECLASS 12.0 | 27-44-01-13 |
| ECLASS 13.0 | 27-44-01-01 |
| ECLASS 14.0 | 27-44-01-13 |
| ROHS | 一致 |
配件
插接件重载接插件附件编码编码销SPB
单个零件
-
-
-
商品编号:1205000000包装单位:1 PC
HDC - 外壳, 产品外形尺寸: 4, 防护等级: IP65 (接插后), 穿体式插座外壳, 侧面锁定，普通高度, 十字托架不可更换, 标准
-
商品编号:1654070000包装单位:1 PC
HDC - 外壳, 产品外形尺寸: 4, 防护等级: IP65 (接插后), 侧面进线, 插头外壳, 侧面锁定，普通高度, 标准, 电缆接头尺寸: PG 16
-
商品编号:1569100000包装单位:25 PC
VG MS (标准黄铜电缆接头), 电缆接头, 直, PG 16, 6.5 mm, OD min. 10 - OD max. 14 mm, IP54, IP66, IP67, IP68 - 5 bar (30分钟), IP69K, 黄铜材质, 镀镍的
插接件重载接插件插芯固定回路插芯HE 系列 - 16A、500V、6 - 48 针螺钉联接尺寸 4
插接件重载接插件外壳RockStar® IP65 / NEMA 型号 12, 4X 外壳尺寸 4 (10B/24D)侧面锁定，基准型底座穿体式插座外壳
插接件重载接插件外壳RockStar® IP65 / NEMA 型号 12, 4X 外壳尺寸 4 (10B/24D)侧面锁定，基准型外壳顶部插头外壳, 侧方电缆接入
电缆进线系统与组件电缆接头标准工业用途电缆接头 - IND镀镍黄铜电缆接头IP68 版本
