特性
| 版本 | 模块, 48 V, 1.5 A, 回路数: 4, 冷压联接, 焊接联接, 插针式, 所需插槽数: 1 |
| 订货号 | 2748540000 |

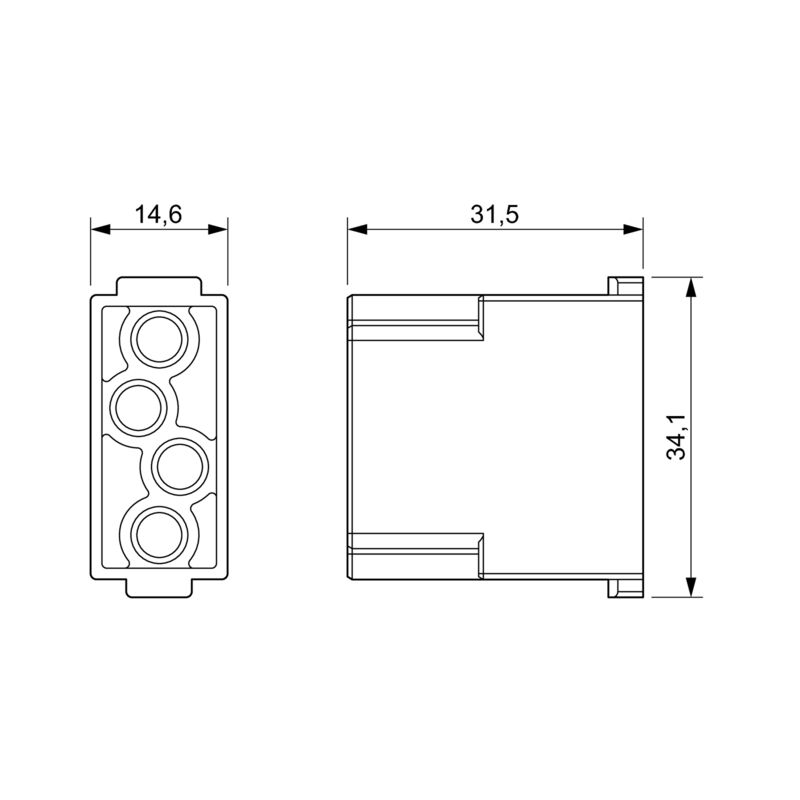

| 类型 | HDC MCOAX 4 MC |
| GTIN (EAN) | 4050118890754 |
| 数量 | 5 PC |
| 深 | 34 mm |
| 深度 (英寸) | 1.339 inch |
| 高度 | 32.6 mm |
| 高度 (英寸) | 1.283 inch |
| 宽度 | 34.2 mm |
| 宽度 (英寸) | 1.346 inch |
| 净重 | 6.4 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 回路数 | 4 |
| 型号 | 插针式 |
| 所需插槽数 | 1 |
| 插拔次数 | ≥ 500 |
| 材料 | PC |
| 污染等级 | 3 |
| 系列 | ModuPlug |
| 绝缘强度 | ≥10 GΩ |
| 过压等级 | III |
| 阻燃等级符合 UL 94 | V-0 |
| 额定冲击电压 (DIN EN 61984) | 0.8 kV |
| 额定电压 (DIN EN 61984) | 48 V |
| 额定电流 (DIN EN 61984) | 1.5 A |
| PE 连接类型 | 模块框架的螺钉联接 |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 26 |
| 最大压接面积 | 2.5 mm² |
| 最小压接面积 | 0.14 mm² |
| 联接类型 |
冷压联接
焊接联接 |
| 额定连接下的裸线长度 | 2.5 mm |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188717) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748540000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| UR 证书号 | E92202 |
配件
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽带长导销
插接件重载接插件RockStar® ModuPlug冷压插针COAX压接接头
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 4 (10B)，3 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 3 (06B)，2 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽带短导销
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽标准型
插接件重载接插件RockStar® ModuPlug框架尺寸 6 (16B)，4 插槽带长导销
插接件重载接插件RockStar® ModuPlug框架尺寸 8 (24B)，6 插槽带短导销
是附件
插接件重载接插件RockStar® ModuPlug冷压插针COAX压接接头
配合件
插接件重载接插件RockStar® ModuPlug模块电气模块
是…的配合件
插接件重载接插件RockStar® ModuPlug模块电气模块
