下载技术数据页相关商品

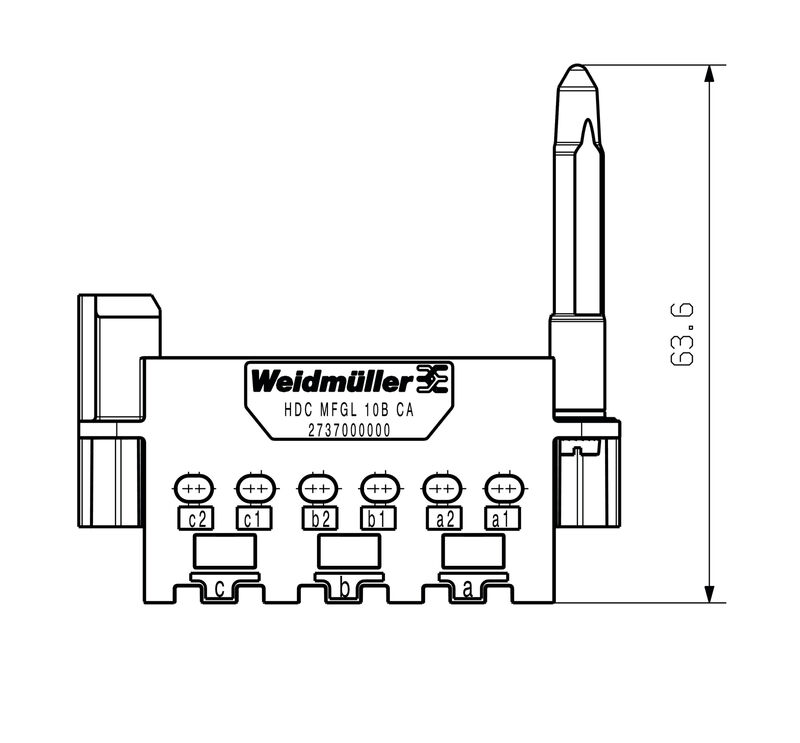

HDC MFGL 10B CA

框架

商品编号 2737000000

特性

通用订货数据

版本	框架
订货号	2737000000
类型	HDC MFGL 10B CA
GTIN (EAN)	4050118823059
数量	1 PC

尺寸和重量

净重

67.541 g

环保产品合规

RoHS 合规状态	合规，有例外
RoHS 豁免（如适用/已知）	6c
REACH SVHC	Lead 7439-92-1
SCIP	425d5315-3039-4ee5-aab3-6b6a65cc297f

通用数据

产品外形尺寸	4
导引销型号	长
插拔次数	≥ 500
材料	锌压铸
槽口数	3
系列	ModuPlug

重要注意事项

产品信息	PE 连接不再适用于带导销的版本。

下载

工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_318563)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2737000000)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

分类

ETIM 6.0	EC002312
ETIM 7.0	EC002312
ETIM 8.0	EC002312
ETIM 9.0	EC002312
ECLASS 9.0	27-44-02-06
ECLASS 9.1	27-44-02-06
ECLASS 10.0	27-44-02-06
ECLASS 11.0	27-44-02-06
ECLASS 12.0	27-44-02-92
ECLASS 13.0	27-44-02-92
ECLASS 14.0	27-44-02-92

审批

ROHS

一致

是附件

插接件重载接插件RockStar® ModuPlug模块电气模块

数据模块 HDC MGBIT 8 MC

商品编号:

2748520000

包装单位:

1 PC

数据模块, 50 V, 5 A, Cat. 6A, 回路数: 8, 冷压联接, 插针式, 所需插槽数: 1

技术数据页下载

信号模块 HDC MHE 5L FP

商品编号:

2748410000

包装单位:

1 PC

信号模块, 230 V, 16 A, 回路数: 5, PUSH IN 带执行器, 插座, 所需插槽数: 1

技术数据页下载

HDC MHE 2 HV MC

商品编号:

2748380000

包装单位:

1 PC

高压模块, 2900 V, 16 A, 回路数: 2, 冷压联接, 插针式, 所需插槽数: 2

技术数据页下载

重载接插件 HDC MHP 100 FAS

商品编号:

2748290000

包装单位:

2 PC

电源模块, 1000 V, 100 A, 回路数: 2, 轴向螺钉连接, 插座, 所需插槽数: 2

技术数据页下载

模块连接器HDC MHE 8 MP

商品编号:

2748440000

包装单位:

1 PC

信号模块, 400 V, 16 A, 回路数: 8, PUSH IN 带执行器, 插针式, 所需插槽数: 1

技术数据页下载

母模块 HDC MHP 70 FAS

商品编号:

2748310000

包装单位:

2 PC

电源模块, 1000 V, 70 A, 回路数: 2, 轴向螺钉连接, 插座, 所需插槽数: 1

技术数据页下载

重载模块，4针，母

商品编号:

1428970000

包装单位:

1 PC

电源模块, 830 V, 40 A, 回路数: 4, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

重载模块，3针，母

商品编号:

1429350000

包装单位:

1 PC

电源模块, 690 V, 40 A, 回路数: 3, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

重载模块，20针，公

商品编号:

1428910000

包装单位:

1 PC

信号模块, 500 V, 16 A, 回路数: 20, 冷压联接, 插针式, 所需插槽数: 2

技术数据页下载

重载模块 HDC MHD 17 FC

商品编号:

2748490000

包装单位:

5 PC

信号模块, 160 V, 10 A, 回路数: 17, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

电源模块 HDC MHP 200 MAS

商品编号:

2748240000

包装单位:

2 PC

电源模块, 1000 V, 200 A, 回路数: 1, 轴向螺钉连接, 插针式, 所需插槽数: 2

技术数据页下载

HDC MHX 3/4 FC

商品编号:

2748370000

包装单位:

5 PC

电源模块, 回路数: 7, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

模块 HDC MHE 4 FP

商品编号:

2635990000

包装单位:

1 PC

信号模块, 250 V, 16 A, 回路数: 4, PUSH IN 带执行器, 插座, 所需插槽数: 0.5

技术数据页下载

模块 HDC MHE 5 MP

商品编号:

2636180000

包装单位:

1 PC

信号模块, 400 V, 16 A, 回路数: 5, PUSH IN 带执行器, 插针式, 所需插槽数: 1

技术数据页下载

模块连接器HDC MHX 2 FAS

商品编号:

2748330000

包装单位:

2 PC

电源模块, 690 V, 40 A, 回路数: 2, 轴向螺钉连接, 插座, 所需插槽数: 1

技术数据页下载

重载模块，2总线，母

商品编号:

1429020000

包装单位:

1 PC

数据模块, 回路数: 2, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

模块式连接器（母端） HDC MHD 12 FP

商品编号:

2748470000

包装单位:

1 PC

信号模块, 250 V, 10 A, 回路数: 12, PUSH IN 带执行器, 插座, 所需插槽数: 1

技术数据页下载

HDC MHX 2 MC

商品编号:

2748340000

包装单位:

5 PC

电源模块, 830 V, 40 A, 回路数: 2, 冷压联接, 插针式, 所需插槽数: 1

技术数据页下载

HDC MHS 25 FC

商品编号:

2748510000

包装单位:

5 PC

电源模块, 4 A, 回路数: , 冷压联接, 插座, 所需插槽数:

技术数据页下载

模块式连接器（公端）HDC MHD 12 MP

商品编号:

2748460000

包装单位:

1 PC

信号模块, 250 V, 10 A, 回路数: 12, PUSH IN 带执行器, 插针式, 所需插槽数: 1

技术数据页下载

模块 HDC MHE 5 FP

商品编号:

2636190000

包装单位:

1 PC

信号模块, 400 V, 16 A, 回路数: 5, PUSH IN 带执行器, 插座, 所需插槽数: 1

技术数据页下载

模块连接器HDC MHX 2 MAS

商品编号:

2748320000

包装单位:

2 PC

电源模块, 690 V, 40 A, 回路数: 2, 轴向螺钉连接, 插针式, 所需插槽数: 1

技术数据页下载

重载模块 HDC MHD 17 MC

商品编号:

2748480000

包装单位:

5 PC

信号模块, 160 V, 10 A, 回路数: 17, 冷压联接, 插针式, 所需插槽数: 1

技术数据页下载

HDC MHS 25 MC

商品编号:

2748500000

包装单位:

5 PC

电源模块, 4 A, 回路数: , 冷压联接, 插针式, 所需插槽数:

技术数据页下载

重载模块，4针，公

商品编号:

1428950000

包装单位:

1 PC

电源模块, 830 V, 40 A, 回路数: 4, 冷压联接, 插頭, 所需插槽数: 1

技术数据页下载

模块 HDC MHE 4 MP

商品编号:

2635980000

包装单位:

1 PC

信号模块, 250 V, 16 A, 回路数: 4, PUSH IN 带执行器, 插针式, 所需插槽数: 0.5

技术数据页下载

重载接插件 HDC MHP 100 MAS

商品编号:

2748280000

包装单位:

2 PC

电源模块, 1000 V, 100 A, 回路数: 2, 轴向螺钉连接, 插针式, 所需插槽数: 2

技术数据页下载

电源模块 HDC MHP 200 FAS

商品编号:

2748250000

包装单位:

2 PC

电源模块, 1000 V, 200 A, 回路数: 1, 轴向螺钉连接, 插座, 所需插槽数: 2

技术数据页下载

HDC MGBIT 8 FC M SH

商品编号:

3092810000

包装单位:

1 PC

数据模块, 48 V, 5 A, 回路数: 8, 冷压联接, 插座, 所需插槽数:

技术数据页下载

HDC MHX 2 FC

商品编号:

2748350000

包装单位:

5 PC

电源模块, 830 V, 40 A, 回路数: 2, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

电源模块 HDC MHP 200 PE FAS

商品编号:

2748270000

包装单位:

2 PC

电源模块, 1000 V, 回路数: 1, 轴向螺钉连接, 插座, 所需插槽数: 2

技术数据页下载

模块连接器HDC MHE 8 FP

商品编号:

2748450000

包装单位:

1 PC

信号模块, 400 V, 16 A, 回路数: 8, PUSH IN 带执行器, 插座, 所需插槽数: 1

技术数据页下载

HDC MHE 2 HV FC

商品编号:

2748390000

包装单位:

1 PC

高压模块, 2900 V, 16 A, 回路数: 2, 冷压联接, 插座, 所需插槽数: 2

技术数据页下载

信号模块 HDC MHE 5L MP

商品编号:

2748400000

包装单位:

1 PC

信号模块, 230 V, 16 A, 回路数: 5, PUSH IN 带执行器, 插针式, 所需插槽数: 1

技术数据页下载

数据模块 HDC MGBIT 8 FC

商品编号:

2748530000

包装单位:

1 PC

数据模块, 50 V, 5 A, Cat. 6A, 回路数: 8, 冷压联接, 插座, 所需插槽数: 1

技术数据页下载

HDC MGBIT 8 MC M SH

商品编号:

3092820000

包装单位:

1 PC

数据模块, 48 V, 5 A, 回路数: 8, 冷压联接, 插针式, 所需插槽数:

技术数据页下载

HDC MCOAX 4 FC

商品编号:

2748550000

包装单位:

5 PC

模块, 48 V, 1.5 A, 回路数: 4, 冷压联接, 焊接联接, 插座, 所需插槽数: 1

技术数据页下载

重载模块，2总线，公

商品编号:

1428990000

包装单位:

1 PC

数据模块, 回路数: 2, 冷压联接, 插针式, 所需插槽数: 1

技术数据页下载

HDC MCOAX 4 MC

商品编号:

2748540000

包装单位:

5 PC

模块, 48 V, 1.5 A, 回路数: 4, 冷压联接, 焊接联接, 插针式, 所需插槽数: 1

技术数据页下载

重载模块，20针，母

商品编号:

1428930000

包装单位:

1 PC

信号模块, 500 V, 16 A, 回路数: 20, 冷压联接, 插座, 所需插槽数: 2

技术数据页下载

模块连接器HDC MHE 6 MP

商品编号:

2748420000

包装单位:

1 PC

信号模块, 500 V, 16 A, 回路数: 6, PUSH IN 带执行器, 插针式, 所需插槽数: 1

技术数据页下载

接地模块 HDC MHP 200 PE MAS

商品编号:

2748260000

包装单位:

2 PC

电源模块, 1000 V, 回路数: 1, 轴向螺钉连接, 插针式, 所需插槽数: 2

技术数据页下载

模块连接器HDC MHE 6 FP

商品编号:

2748430000

包装单位:

1 PC

信号模块, 500 V, 16 A, 回路数: 6, PUSH IN 带执行器, 插座, 所需插槽数: 1

技术数据页下载

公模块 HDC MHP 70 MAS

商品编号:

2748300000

包装单位:

2 PC

电源模块, 1000 V, 70 A, 回路数: 2, 轴向螺钉连接, 插针式, 所需插槽数: 1

技术数据页下载

重载模块，3针，公

商品编号:

1429340000

包装单位:

1 PC

电源模块, 690 V, 40 A, 回路数: 3, 冷压联接, 插頭, 所需插槽数: 1

技术数据页下载

HDC MHX 3/4 MC

商品编号:

2748360000

包装单位:

5 PC

电源模块, 回路数: 7, 冷压联接, 插针式, 所需插槽数: 1

技术数据页下载
