特性

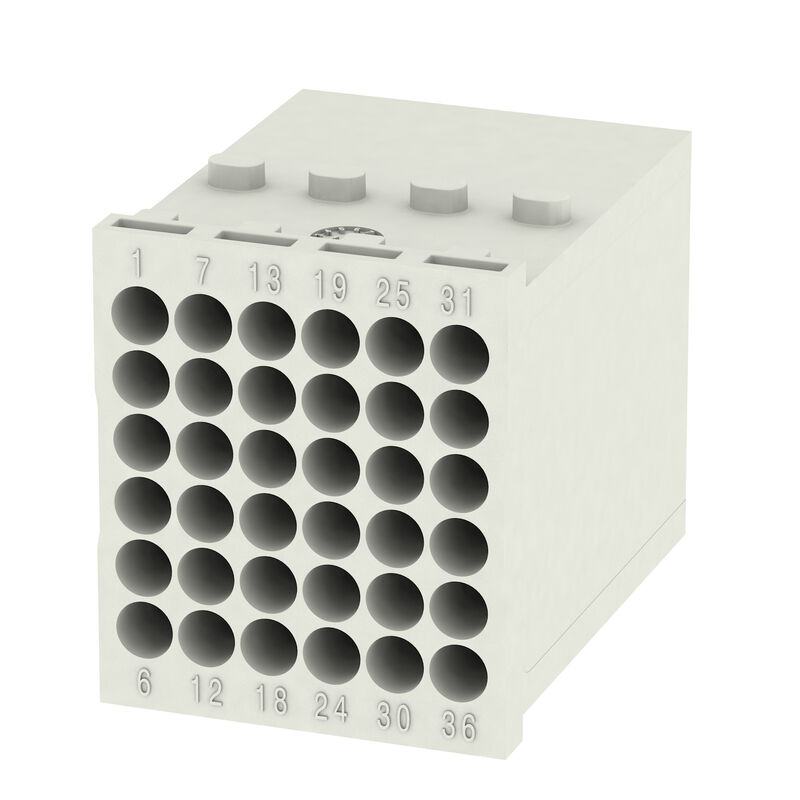

| 版本 | 信号模块, 250 V, 10 A, 回路数: 36, 冷压联接, 插针式, 所需插槽数: 2 |
| 订货号 | 1428860000 |
| 类型 | HDC MHD 36 MC |
| GTIN (EAN) | 4050118233230 |
| 数量 | 1 PC |

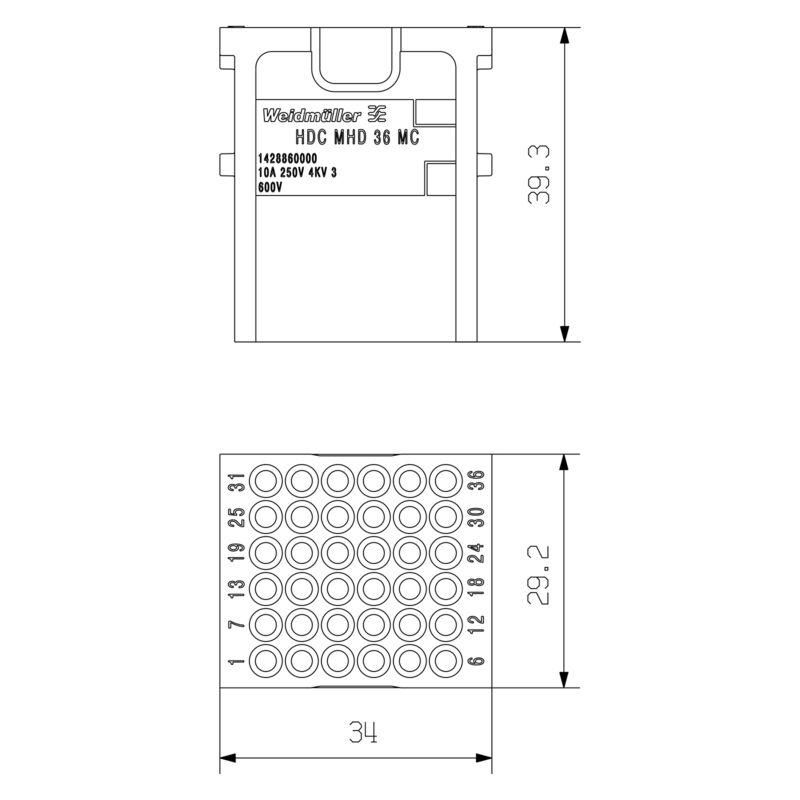

| 深 | 34 mm |
| 深度 (英寸) | 1.339 inch |
| 高度 | 39.3 mm |
| 高度 (英寸) | 1.547 inch |
| 宽度 | 29.2 mm |
| 宽度 (英寸) | 1.15 inch |
| 净重 | 20.72 g |
| 温度限值 | -40 °C ... 125 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| 回路数 | 36 |
| 型号 | 插针式 |
| 所需插槽数 | 2 |
| 按照 UL/CSA 额定电压 | 600 V |
| 插拔次数 | ≥ 500 |
| 材料 | 聚碳酸酯，玻璃纤维增强 |
| 污染等级 | 3 |
| 系列 | ModuPlug |
| 绝缘强度 | 1012 Ω |
| 过压等级 | III |
| 阻燃等级符合 UL 94 | V-0 |
| 额定冲击电压 (DIN EN 61984) | 4 kV |
| 额定电压 (DIN EN 61984) | 250 V |
| 额定电流 (DIN EN 61984) | 10 A |
| PE 连接类型 | 模块框架的螺钉联接 |
| 导线最大压接面积 AWG | AWG 14 |
| 导线最小压接面积 AWG | AWG 26 |
| 最大压接面积 | 2.5 mm² |
| 最小压接面积 | 0.14 mm² |
| 联接类型 | 冷压联接 |
| 额定连接下的裸线长度 | 8 mm |
| 认证/证书/一致性声明 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_54169) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1428860000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1428860000) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E92202 |
配件
-
商品编号:1651660000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 2.5, 车削的, 铜合金
-
商品编号:1651560000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 2.5, 车削的, 铜合金
-
商品编号:1651550000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1.5, 车削的, 铜合金
-
商品编号:1651520000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.37, 车削的, 铜合金
-
商品编号:1651650000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1.5, 车削的, 铜合金
-
商品编号:1651530000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.5, 车削的, 铜合金
-
商品编号:1651630000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.5, 车削的, 铜合金
-
商品编号:1651640000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1, 车削的, 铜合金
-
商品编号:1651620000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 0.37, 车削的, 铜合金
-
商品编号:1601750000包装单位:100 PC
重载接插件, 冷压插针, HD, HDD, HQ, MixMate, 插针式, 最大压接面积: 1, 车削的, 铜合金
