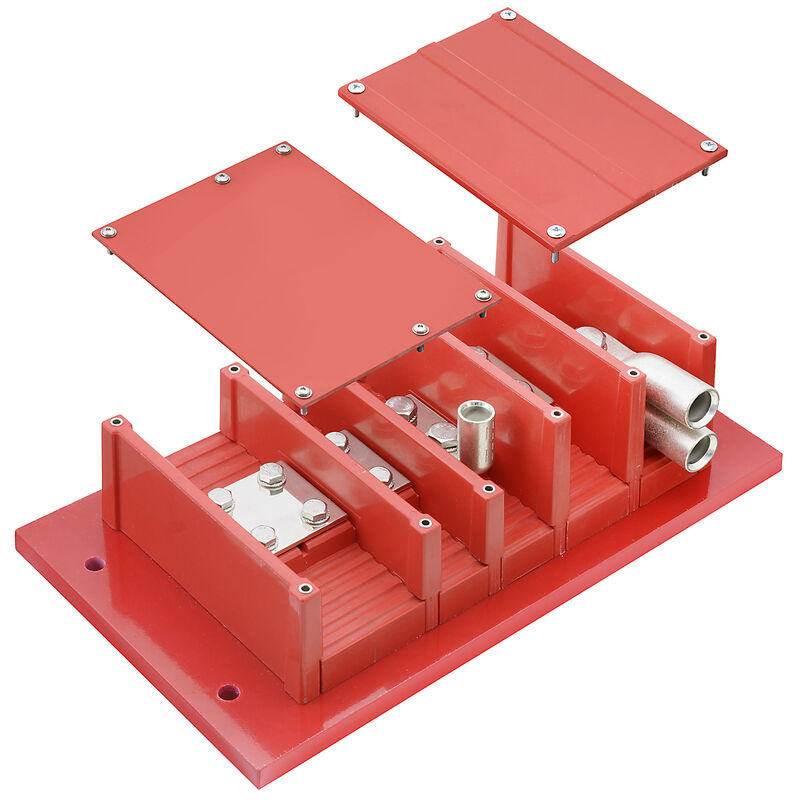

HV MUSTERLEISTE M8/M10/M12

HV MUSTERLEISTE M8/M10/M12

插销型螺钉端子, 成套样品

商品编号 8000073249
下载技术数据页
相关商品 1
通用订货数据 尺寸和重量 温度 环保产品合规 材料参数 系统特征值 其它技术参数 可压接导线 (额定联接) 通用的 额定数据 分类

通用订货数据

版本
插销型螺钉端子, 成套样品
订货号
8000073249
类型
HV MUSTERLEISTE M8/M10/M12
GTIN (EAN)
4064675882589
数量
1 PC

尺寸和重量

深
126 mm
深度 (英寸)
4.961 inch
高度
220 mm
高度 (英寸)
8.661 inch
宽度
400 mm
宽度 (英寸)
15.748 inch
安装尺寸 - 高度
120 mm
安装宽度
360 mm
净重
10,004 g

温度

最小持续工作温度
-50 °C
最大持续工作温度
140 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

材料参数

颜色编码
红色
阻燃等级符合 UL 94
V-0

系统特征值

必须的端板
是
层，内部桥接
是
N功能
无
PE 功能
无
PEN功能
无

其它技术参数

可卡装
无
安装方式
螺钉
防爆版
不

可压接导线 (额定联接)

连接方向
水平进线
下方
上方

通用的

标准
EN 45545-2:2020
NFPA 130 ASTME 162/ 662
BSS 7239/ 7242

额定数据

额定电压
4,000 V
标准
EN 45545-2:2020
NFPA 130 ASTME 162/ 662
BSS 7239/ 7242

分类

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
