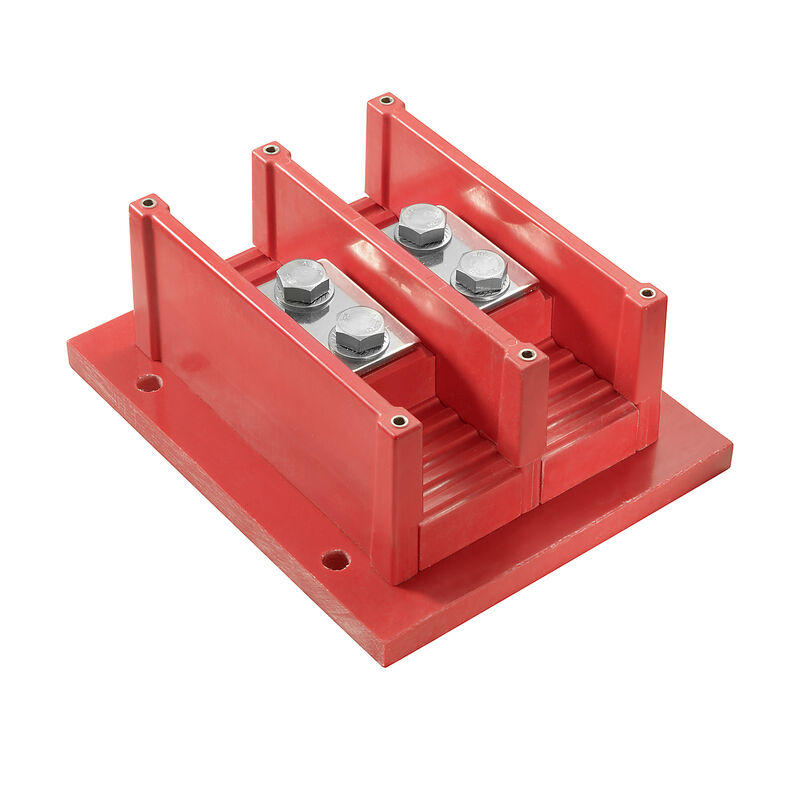

高压端子HV2700/2-M12 F

 高压端子HV2700/2-M12 F

Bolt-type screw terminals, Feed-through terminal, Screw connection

商品编号 2540680000
下载技术数据页 Инженерная поддержка 产品下载
相关商品 2
Approvals General ordering data Dimensions and weights Temperaturen Environmental Product Compliance Werkstoffdaten System specifications Additional technical data Vodiče k upevnění svorkou (jmenovité připojení) Dimensions Všeobecně Rating data Classifications

Approvals

ROHS
Conform

General ordering data

版本
Bolt-type screw terminals, Feed-through terminal, Screw connection
订货号
2540680000
类型
HV2700/2-M12 F
GTIN (EAN)
4050118554359
数量
1 Stück

Dimensions and weights

深
90 mm
Depth (inches)
3.543 inch
高度
220 mm
Height (inches)
8.661 inch
宽度
180 mm
Breite (inch)
7.087 inch
直径
11 mm
安装尺寸 - 高度
130 mm
安装宽度
155 mm
Peso neto
3,300 g

Temperaturen

Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
140 °C

Environmental Product Compliance

RoHS 合规状态
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Werkstoffdaten

颜色编码
rot
阻燃等级符合 UL 94
V-0

System specifications

必须的端板
No
电位数量
2
Anzahl der Etagen
1
Anzahl der Klemmstellen je Etage
2
层，内部桥接
Ja
安装导轨已装备
Placa de montaje

Additional technical data

防爆版
No

Vodiče k upevnění svorkou (jmenovité připojení)

压接范围，最大
185 mm²
压接范围，最小
10 mm²
压接螺钉
M 12
导线最大压接面积 AWG
kcmil 250
导线最小压接面积 AWG
AWG 6
扁平插套联接的螺栓尺寸
M 12
接线截面积，多股细导线，最大
185 mm²
接线截面积，多股细导线，最小
10 mm²
最大压接面积 软导线
185 mm²
最大压接面积，螺栓联接
185 mm²
最大拧紧力矩
35 Nm
最小多股导线接线截面积
10 mm²
最小拧紧力矩
33 Nm
电缆终端 DIN 46 234
10...185 mm²
联接点数量
4
联接类型
Screw connection
螺栓接头的最小压线范围
10 mm²
连接方向
on side

Dimensions

直径
11 mm

Všeobecně

安装导轨已装备
Montážní deska
导线最大压接面积 AWG
kcmil 250
导线最小压接面积 AWG
AWG 6
标准
EN 45545-2:2020
NFPA 130 ASTME 162/ 662
BSS 7239/ 7242

Rating data

额定横截面
185 mm²
额定电压
2,700 V
Spannung mit TW Epoxidharz
2,700 V
额定电流
600 A
最大电流
600 A
标准
EN 45545-2:2020
NFPA 130 ASTME 162/ 662
BSS 7239/ 7242
额定浪涌电压
25 kV
Sobretensión de choque con TW Epoxy (EP)
25 kV
Grado de polución
3

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
