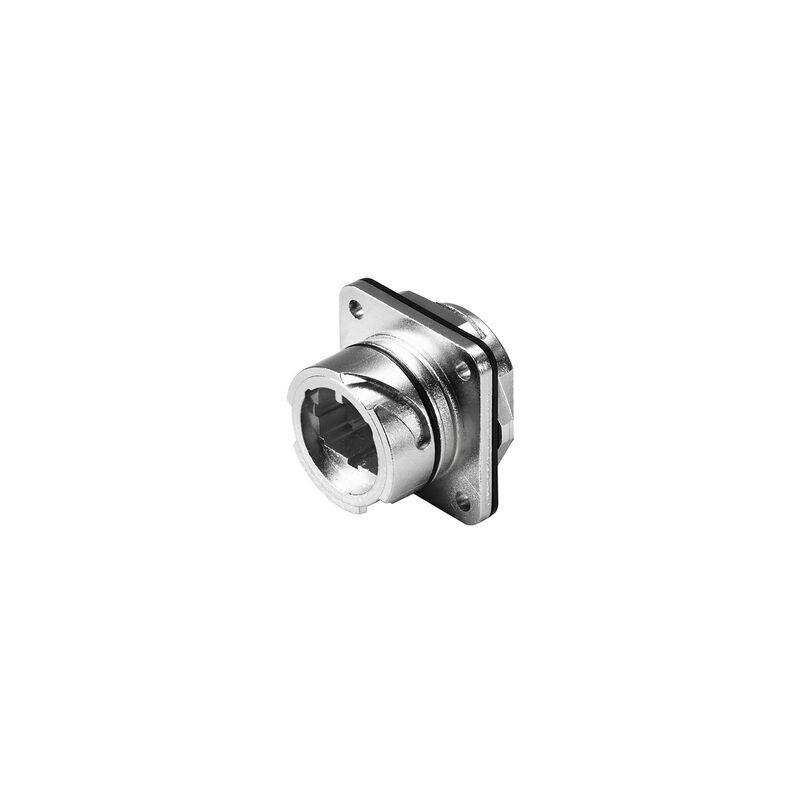

IE-BHD-V01M-SCA
IE-BHD-V01M-SCA
安装开孔
Mounting cut-out: 1. With central screw connection / 2. For mounting with four M3 screws
IE-BHD-V01M-SCA
分解图纸
使用中心螺栓连接时的壁厚

IE-BHD-V01M-SCA

空接线箱, 法兰外壳, 类型 1 符合 IEC 61076-3-106, IP67

商品编号 1221030000
下载技术数据页 工程支持 产品下载
相关商品 4
通用订货数据 尺寸和重量 温度 环保产品合规 通用参数 通用标准 分类 审批

通用订货数据

版本
空接线箱, 法兰外壳, 类型 1 符合 IEC 61076-3-106, IP67
订货号
1221030000
类型
IE-BHD-V01M-SCA
GTIN (EAN)
4050118003956
数量
10  PC

尺寸和重量

深
27  mm
深度 (英寸)
1.063  inch
高度
32  mm
高度 (英寸)
1.26  inch
宽度
32  mm
宽度 (英寸)
1.26  inch
净重
56.4  g

温度

工作温度
-40 °C...70 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1
SCIP
e5bbf197-73b5-420b-90c0-0173b7b3b6b7

通用参数

外壳基本材料
铸锌
安装方式
4 螺丝
中央螺母
插拔次数
750
防护等级
IP67
颜色编码
其他

通用标准

证书号 (cULus)
E316369
连接器标准
IEC 61076-3-106 型号1

分类

ETIM 6.0
EC001031
ETIM 7.0
EC001031
ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 9.0
27-18-27-02
ECLASS 9.1
27-18-27-02
ECLASS 10.0
27-18-27-02
ECLASS 11.0
27-18-27-02
ECLASS 12.0
27-18-27-02
ECLASS 13.0
27-19-01-04
ECLASS 14.0
27-19-01-04
ECLASS 15.0
27-19-01-04

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E316369
