IE-C5DB4BB0050MCSMCA-X
IE-C5DB4BB0050MCSMCA-X
Disegno quotato
Male, straight
IE-C5DB4BB0050MCSMCA-X
Disegno quotato
IE-C5DB4BB0050MCSMCA-X
Cablaggio
IE-C5DB4BB0050MCSMCA-X
Disegno dettagliato

IE-C5DB4BB0050MCSMCA-X

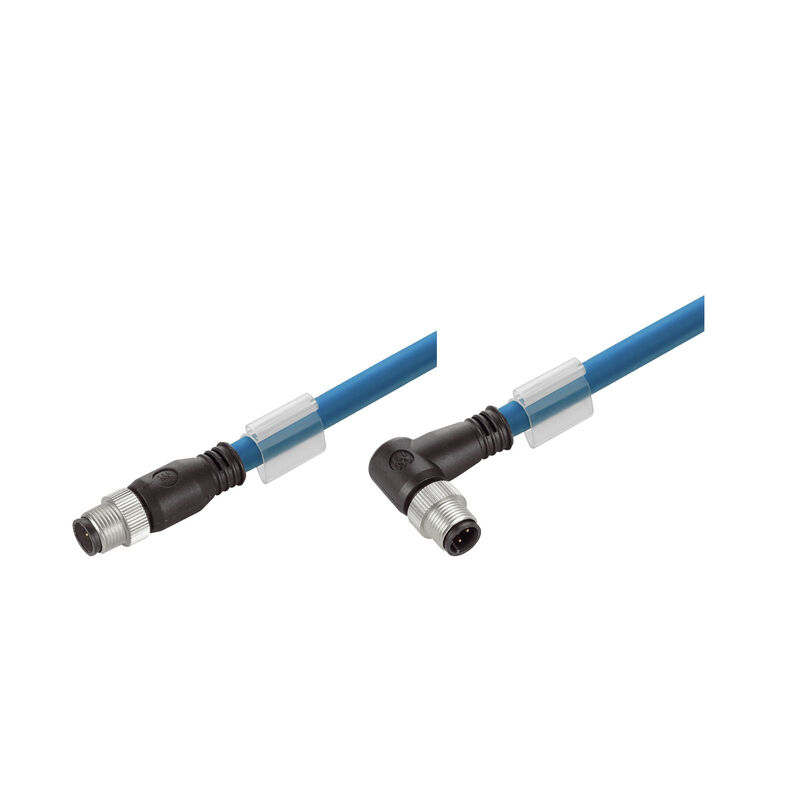

Системный кабель, M12, D-кодировка – прямой штекер IP67, M12, D-кодировка – угловой штекер IP67, Cat. 5e, Полиолефин, 5 m

N. articolo 2672330050
Download foglio dati Supporto ingegneristico
Accessori 4 Prodotti correlati 8
Omologazioni Основные данные для заказа Dimensioni e pesi Temperature Zgodność produktu z wymogami środowiska naturalnego Standard specifici per cavo Villamos tulajdonságok Standard generali Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Plug, left Conector derecho Classificazioni

Omologazioni

ROHS
Conforme

Основные данные для заказа

Versione
Системный кабель, M12, D-кодировка – прямой штекер IP67, M12, D-кодировка – угловой штекер IP67, Cat. 5e, Полиолефин, 5 m
N. d’ordine
2672330050
Tipo
IE-C5DB4BB0050MCSMCA-X
GTIN (EAN)
4064675262299
CPZ
1 Pezzo

Dimensioni e pesi

Lunghezza
5 m
Lunghezza (pollici)
196,85 inch
Peso netto
200 g

Temperature

Temperatura d'esercizio
-40 °C...85 °C

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Соответствует с исключением
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standard specifici per cavo

Contenuto di alogeni
secondo EN-50267-2-1
Corrosività dei gas infiammabili
EN 50267-2-2
Densità dei fumi
secondo IEC 61034-2
Gas nocivi
EN 50305
Propagazione di fiamma verticale ai fasci di cavi
EN 60332-3-25
Secondo UL1685, 12 (FT4 exp.)
Protezione antincendio in vagoni
According to EN 45545, HL1 - HL3
NFPA 130

Villamos tulajdonságok

Tensione nominale
125 V

Standard generali

Connettori a norma
IEC 61076-2-101

Struttura del cavo

Codifica a colori
giallo
bianco
arancione
blu
Colore della guaina
blu
Diametro guaina, max.
6,8 mm
Diametro guaina, min.
6,4 mm
Isolamento
PE
Materiale dei cavi
rame stagnato
Materiale rivestimento
Poliolefina
quantità di fili
4
Schermatura
SF/UTP
Schermatura coppia di fili
Plastová fólie
Sezione
4*AWG 22/7 - 0,32 mm²
Sezione di collegamento cavo AWG, max.
AWG 22
Spessore isolamento fili
1,4 mm
Spessore materiale di rivestimento
1 mm

Proprietà elettriche cavo

Attenuazione della schermatura fino a 1000 MHz
60 dB
Categoria
Cat. 5e
Resistenza di accoppiamento a 10 MHz/ m
8 mΩ
Smorzamento di accoppiamento fino a 1000 MHz
90 dB
Tensione di prova: filo-filo-schermo
1000 Veff, 50 Hz, 1 min

Proprietà meccaniche e del materiale dei cavi

Alogeni
No
Corrosività dei gas infiammabili
EN 50267-2-2
Densità dei fumi
secondo IEC 61034-2
Raggio di curvatura min, ripetuto
6 *diametro
Raggio di curvatura min., una sola volta
15 x diametro cavo
Resistenza agli olii
Conforme alla norma IEC 60811:404
Resistenza alla fiamma
A norma IEC 60332-1-2

Plug, left

Spina di collegamento a sinistra
M12, Codage D, Nombre de pôles.: 4, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé

Conector derecho

Spina di collegamento a destra
M12, D-coded, Number of poles: 4, IP67, male contact, angled 0°, plug, Plastic, shielded

Classificazioni

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
