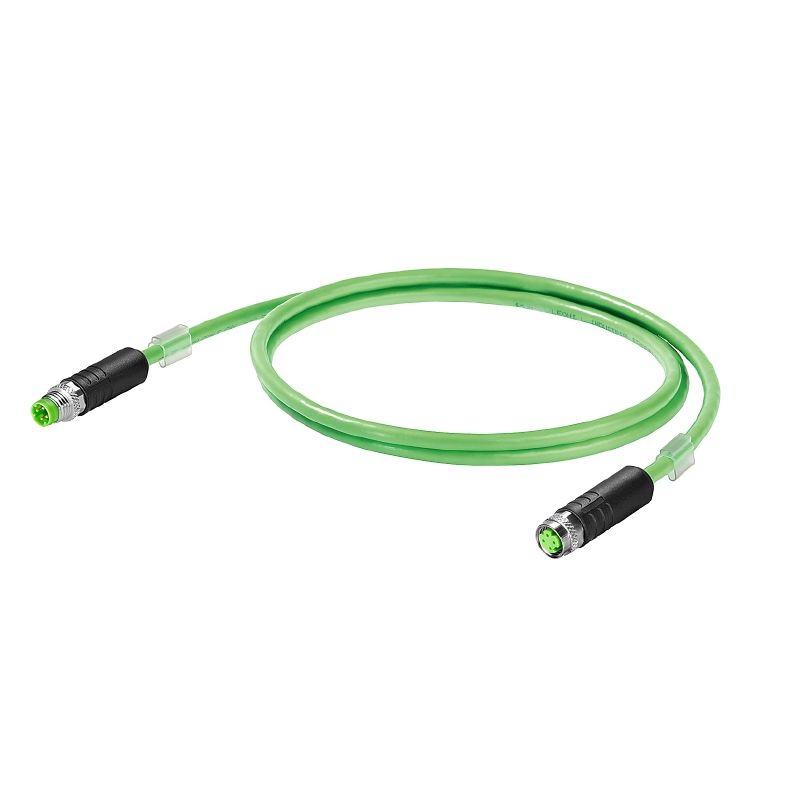

Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, M8 D-kód – IP 67 rovná zásuvka, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 20 m

ID výrobku 2706210200
Stáhnout datový list
Příbuzné výrobky 57
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Стандарты для кабелей Allmänna standarder Стандарты Cable structure Electrical properties of cable Mechanical and material properties of cable Dugó, bal Dugó, jobb Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Vlečný kabel, PROFINET, M8 D-kód – IP 67 rovný pin, M8 D-kód – IP 67 rovná zásuvka, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 20 m
Order No.
2706210200
Art
IE-C5DD4UG0200DCSDSS-E
GTIN (EAN)
4050118743302
Qty.
1 ks

Rozměry a hmotnosti

Länge
20 m
Délka (v palcích)
787,402 inch
Čistá hmotnost
1 238 g

Teploty

Lagertemperatur
-50 °C...70 °C
Operating temperature
-40 °C...70 °C
Installation temperature
-20 °C...60 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Стандарты для кабелей

Standard, insulating material
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Allmänna standarder

Standardní konektor
IEC 61076-2-114

Стандарты

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819), таблица 2/A (HD 624.3)
Standardní konektor
IEC 61076-2-114
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A

Cable structure

PE
Anordnung Adern
Star-quad
Barva opláštění
green (RAL 6018)
Durchmesser Innenmantel
3,9 mm
Farbsequenz Adern - Adernpaare
blanco, amarillo, azul, naranja
Füller
Como elemento central
Gesamtschirm
Lámina de aluminio
Trenzado de apantallamiento con hilos de cobre
Insulation cross-section
1,5 mm
Leitermaterial
Többeres ónozott rézhuzal
Manteldurchmesser, max.
6,7 mm
Manteldurchmesser, min.
6,3 mm
Počet vodičů
4
Prameny
7
Průřez
4*AWG 22/7 - 0,32 мм²
Standardní označení
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Stärke Aderisolation
0,38 mm
Stärke Mantelmaterial
0,9 mm
Stärke Schirmgeflecht
0,13 mm
Stínění
SF/UTP
Werkstoff Mantel
PUR
Überdeckung Schirmgeflecht
85 %

Electrical properties of cable

Betriebsspannung (UL Rating)
600 V
Betriebsspannung UL
600 V
Charakteristische Impedanz
100 ± 15 Ω a 1-100 MHz
Geschwindigkeit
180 m/min
Kapazität bei 1 kHz
52 nF/km
Kategorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Schleifenwiderstand
120 Ω/km
Signallaufzeit
5,3 ns/m
Signallaufzeitunterschied
40 ns/100m
Testspannung Ader-Ader-Schirm
2000 Veff, 50 Hz, 1 min
Transferimpedanz
20 mΩ/m at 10 MHz
Widerstandsdifferenz
3 %

Mechanical and material properties of cable

Abrasion resistance
very good
Acceleration
4 m/s²
Bending cycles
3 Mio
Fire propagation
No
Halogen
libre de halógenos, según IEC 60754-2
Min. bending radius, once only
5 x kábelátmérő
Min. bending radius, repetitive
7,5 x kábelátmérő
Pulling force
≤ 150 Н
Resistance to oils
по стандарту IEC 60811-2-1
Resistance to spread of flame
по стандарту IEC 60332-1
Silicone-free
Да
Speed
180 m/min
UV-resistant
Yes

Dugó, bal

Plug left
M8, D kódolású, IP67, dugós érintkező, egyenes, csatlakozó, Műanyag, árnyékolt

Dugó, jobb

Plug right
M8, D-coded, IP67, female contact, straight, plug, Plastic, shielded

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
