IE-C5DS4VG0002A60A60-E
IE-C5DS4VG0002A60A60-E
布线

IE-C5DS4VG0002A60A60-E

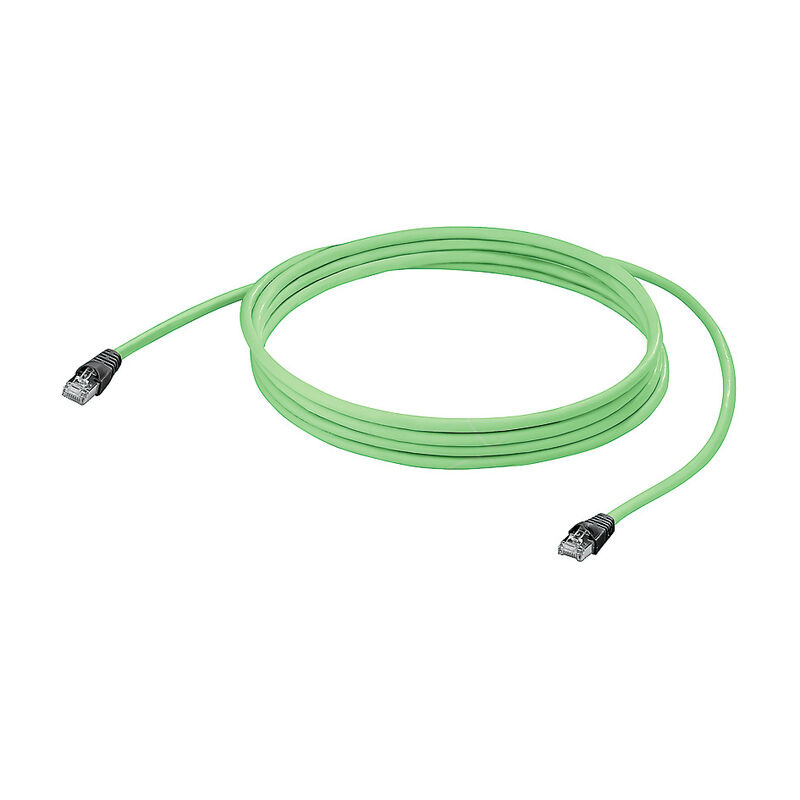

系统电缆, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 0.2 m

商品编号 1522100002
下载技术数据页 产品下载
相关商品 34
审批 通用订货数据 尺寸和重量 温度 环保产品合规 电缆专用标准 标准 电缆结构 电缆电气属性 电缆的机械和材料属性 左插头 右插头 分类

审批

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

Utförande
系统电缆, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 0.2 m
订货号
1522100002
Typ
IE-C5DS4VG0002A60A60-E
GTIN (EAN)
4050118501582
Množství
1 PC

尺寸和重量

Längd
0,2 m
长度 (英寸)
7,874 inch
净重
25 g

温度

Skladovací teplota
-40 °C...80 °C
工作温度
-40 °C...70 °C
Teplota instalace
-40 °C...80 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

电缆专用标准

导线材料标准
DIN EN 13602 Cu-ETP-A
屏蔽材料标准
DIN EN 13602 Cu-ETP-A..B
建立标准
UL 型 21694
更多规格标准
UL-File E11901 第1卷第12节第1页
UL-File E116441 第1卷第6节第8页
绝缘材料标准
DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3)

标准

Standard, additional standards
UL-File E11901 第1卷第12节第1页
UL-File E116441 第1卷第6节第8页
Standard, insulating material
DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3)
Standard, vezetékanyag
DIN EN 13602 Cu-ETP-A
Struttura a norma
UL 型 21694
표준, 차폐 재질
DIN EN 13602 Cu-ETP-A..B

电缆结构

Övertäckning skärmflätning
85 %
Anordning ledare
星绞四线组
Antal ledare
4
Area
4*AWG 22/7 - 0.32 mm²
Avskärmning
SF/UTP
Diameter inre mantel
4,05 mm
Färgsekvens ledare - ledarpar
白、黄、蓝、橙色
Isolering
PE
Isoleringsdiameter
1,5 mm
Ledarmaterial
涂锡铜绞线
Manteldiameter, max.
6,7 mm
Manteldiameter, min.
6,3 mm
Mantelfärg
绿(RAL 6018)
Material mantel
PVC
Normbeteckningar
2YY(ST)CY 2x2x0.75/1.5-100 LI VZN GN
Samlingsskärm
铝膜
屏蔽编织铜导线
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Utfyllnad
作为中央元件
Жилы
7

电缆电气属性

Driftspänning UL
600 V
Driftspänning (UL-märkning)
600 V
Karakteristisk impedans
100 ± 5 Ω 在 100MHz
Kategori
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Provspänning ledare-ledare-skärm
2000 V有效，50 Hz，1 分钟
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transferimpedans
20 mΩ/m @ 10 MHz

电缆的机械和材料属性

卤素
是
抗磨性
好
最小弯曲半径，单次
3.5 *直径
最小弯曲半径，多次
7.5 *直径
阻燃性
符合IEC 60332-1 / UL 1685

左插头

插头，左
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

右插头

插头，右
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

分类

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
