IE-C5DS4VG0015A60A60-E
IE-C5DS4VG0015A60A60-E
Kopplingsbild

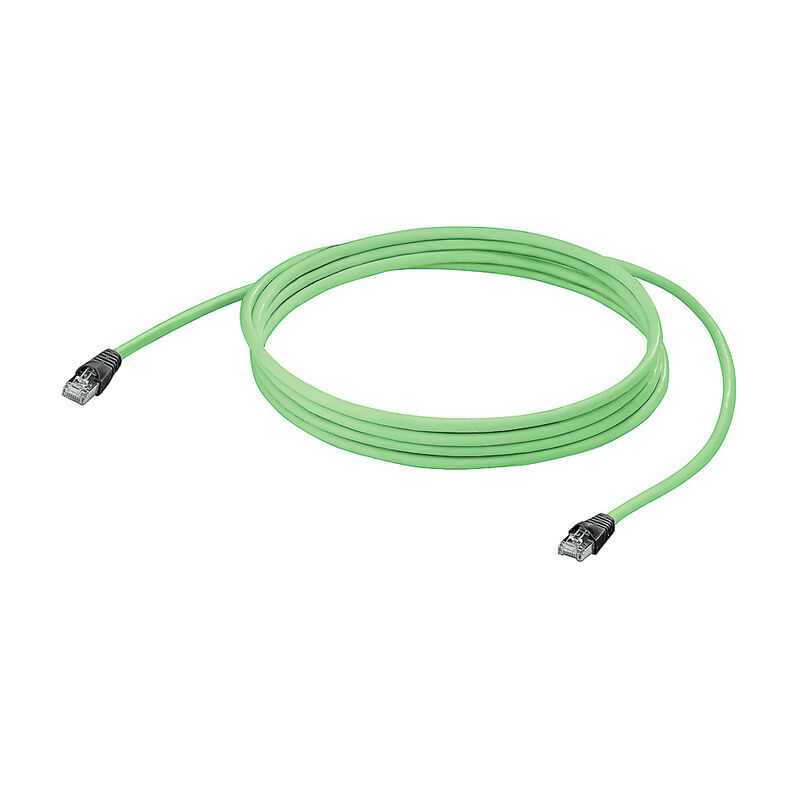

IE-C5DS4VG0015A60A60-E

Systemkabel, RJ45 IP 20, RJ45 IP 20, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PVC, 1.5 m

Produkt-ID 1522100015
Ladda ner datablad Nedladdningar av produkter
Använda produkter 34
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Kabelspecifika standarder Normer Kabeluppbyggnad Elektriska egenskaper kabel Mekaniska egenskaper och materialegenskaper kabel Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Version
Systemkabel, RJ45 IP 20, RJ45 IP 20, Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B), PVC, 1.5 m
Art.nr.
1522100015
Tipo
IE-C5DS4VG0015A60A60-E
GTIN (EAN)
4050118371628
Qty.
1 items

Mått och vikter

Länge
1,5 m
Bygglängd (tum)
59,055 inch
Nettovikt
70 g

Temperaturer

Temperatura de almacenamiento
-40 °C...80 °C
Üzemi hőmérséklet
-40 °C...70 °C
Installation temperature
-40 °C...80 °C

Miljööverenstämmelse för produkt

Stato conformità RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Kabelspecifika standarder

Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Standard, assembly
UL-Style 21694
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A
Стандарт, другие стандарты
UL-fil E11901 vol. 1 avsn. 12 sidan 1
UL-fil E116441 vol.1 avsn.6 sidan 8

Normer

Norm andra normer
UL-fil E11901 vol. 1 avsn. 12 sidan 1
UL-fil E116441 vol.1 avsn.6 sidan 8
Norm isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) tabell 2/A (HD 624.3)
Norm ledarmaterial
DIN EN 13602 Cu-ETP-A
Norm skärmmaterial
DIN EN 13602 Cu-ETP-A..B
Norm uppbyggnad
UL-Style 21694

Kabeluppbyggnad

PE
Övertäckning skärmflätning
85 %
Anordning ledare
Star quad
Antal ledare
4
Area
4*AWG 22/7 - 0,32 mm²
Avskärmning
SF/UTP
Diameter inre mantel
4,05 mm
Färgsekvens ledare - ledarpar
vit, gul, blå, orange
Isoleringsdiameter
1,5 mm
Ledarmaterial
Flertrådig förtennad kopparledare
Manteldiameter, max.
6,7 mm
Manteldiameter, min.
6,3 mm
Mantelfärg
grön (RAL 6018)
Material mantel
PVC
Normbeteckningar
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Samlingsskärm
Aluminiumfolie
Skärmflätning av koppartråd
Tjocklek mantelmaterial
0,9 mm
Tjocklek skärmflätning
0,13 mm
Trådar
7
Utfyllnad
Som centralt element

Elektriska egenskaper kabel

Charakteristische Impedanz
100 ± 5 Ω vid 100MHz
Driftspänning UL
600 V
Kategori
Kat. 5 (ISO/IEC 11801)/Kat. 5e (TIA T568-B)
Provozní napětí (UL klasifikace)
600 V
Provspänning ledare-ledare-skärm
2000 Veff, 50 Hz, 1 min
Signallöptid
5,3 ns/m
Slingmotstånd
120 Ω/km
Transfer impedance
20 mΩ/m vid 10 MHz

Mekaniska egenskaper och materialegenskaper kabel

Böjradie min, unik
3,5*diameter
Böjradie min, upprepad
7,5 x kabeldiameter
Flamhärdighet
enligt IEC 60332-1/UL 1685
Halogen
Ja
Rivtålighet
bra

Kontakt vänster

Stickkontakt vänster
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Kontakt höger

Spina di collegamento a destra
RJ45, IP20, hankontakt, rak, anslutningsstickpropp, Plast, skärmade

Klassificeringar

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
