IE-C5DS4VG0350A60A60-E

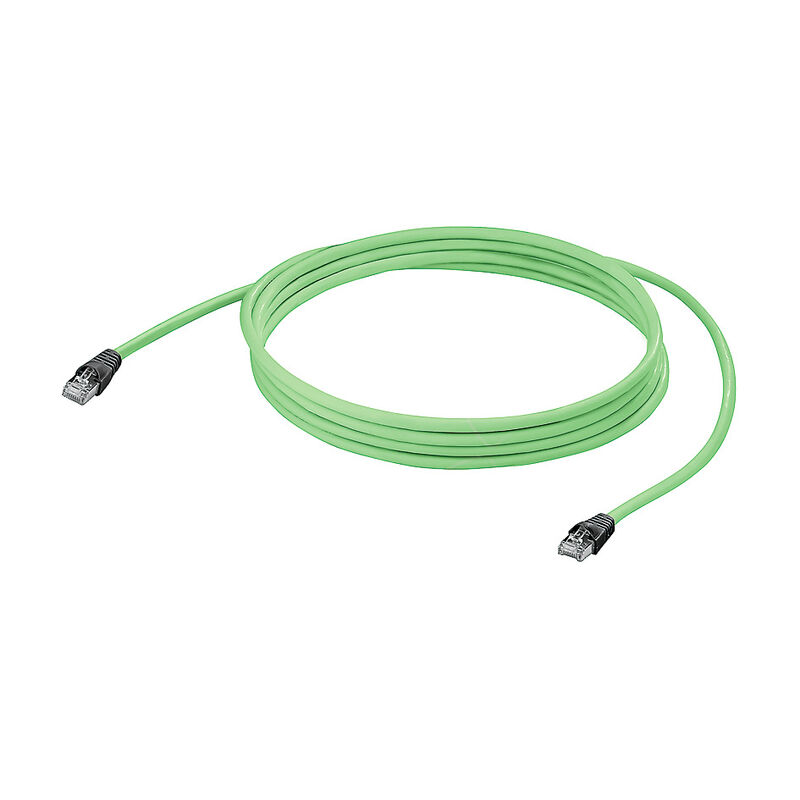

Cavi di sistema, RJ45 IP20, RJ45 IP20, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PVC, 35 m

N. articolo 1522100350
Download foglio dati Download dei prodotti
Prodotti correlati 34
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Standard specifici per cavo Norme Struttura del cavo Proprietà elettriche cavo Proprietà meccaniche e del materiale dei cavi Connettore maschio sx Connettore maschio dx Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Cavi di sistema, RJ45 IP20, RJ45 IP20, Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B), PVC, 35 m
N. d’ordine
1522100350
Tipo
IE-C5DS4VG0350A60A60-E
GTIN (EAN)
4050118464269
CPZ
1  Pezzo

Dimensioni e pesi

Lunghezza
35  m
Lunghezza (pollici)
1.377,953  inch
Peso netto
900  g

Temperature

Temperatura di magazzinaggio
-40 °C...80 °C
Temperatura d'esercizio
-40 °C...70 °C
Temperatura di posa
-40 °C...80 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

Standard specifici per cavo

Norma Altre norme
File UL E11901 vol. 1 sez. 12 pagina 1
File UL E116441 vol. 1 sez. 6 pagina 8
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B
Struttura a norma
Stile UL 21694

Norme

Norma Altre norme
File UL E11901 vol. 1 sez. 12 pagina 1
File UL E116441 vol. 1 sez. 6 pagina 8
Norma Materiale dei conduttori
DIN EN 13602 Cu-ETP-A
Norma Materiale di isolamento
DIN EN 50290-2-23 (VDE 0819) tabella 2/A (HD 624.3)
Norma Materiale di schermatura
DIN EN 13602 Cu-ETP-A..B
Struttura a norma
Stile UL 21694

Struttura del cavo

Colore della guaina
Verde (RAL 6018)
Copertura calza di schermatura
85  %
Denominazione secondo norma
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Diametro guaina, max.
6,7  mm
Diametro guaina, min.
6,3  mm
Diametro isolamento
1,5  mm
Diametro rivestimento interno
4,05  mm
Disposizione dei fili
Quad
Isolamento
PE
Materiale dei cavi
Conduttore semirigido in rame stagnato
Materiale rivestimento
PVC
quantità di fili
4
Riempitore
Come elemento centrale
Schermatura
SF/UTP
Schermatura totale
Foglio de alluminio
Calza di schermatura con fili di rame
Sequenza cromatica –fili - coppie di fili
bianco, giallo, blu, arancione
Sezione
4*AWG 22/7 - 0,32 mm²
Spessore calza di schermatura
0,13  mm
Spessore materiale di rivestimento
0,9  mm
Trefoli
7

Proprietà elettriche cavo

Categoria
Cat. 5 (ISO/IEC 11801) / Cat. 5e (TIA T568-B)
Durata segnale
5,3  ns/m
Impedenza caratteristica
100 ± 5 Ω a 100MHz
Impedenza di trasferimento
20 mΩ/m a 10 MHz
Resistenza loop
120  Ω/km
Tensione d'esercizio (quota di dimensionamento UL)
600 V
Tensione d'esercizio UL
600  V
Tensione di prova: filo-filo-schermo
2000 Veff, 50 Hz, 1 min

Proprietà meccaniche e del materiale dei cavi

Alogeni
Sì
Raggio di curvatura min, ripetuto
7,5 x diametro cavo
Raggio di curvatura min., una sola volta
3,5 *diametro
Resistenza all'abrasione
buona
Resistenza alla fiamma
A norma IEC 60332-1 / UL 1685

Connettore maschio sx

Spina di collegamento a sinistra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Connettore maschio dx

Spina di collegamento a destra
RJ45, IP20, Contatto maschio, Diritto, Spina di collegamento, Plastica, schermate

Classificazioni

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
