IE-C5DS4VG0450A60A60-E

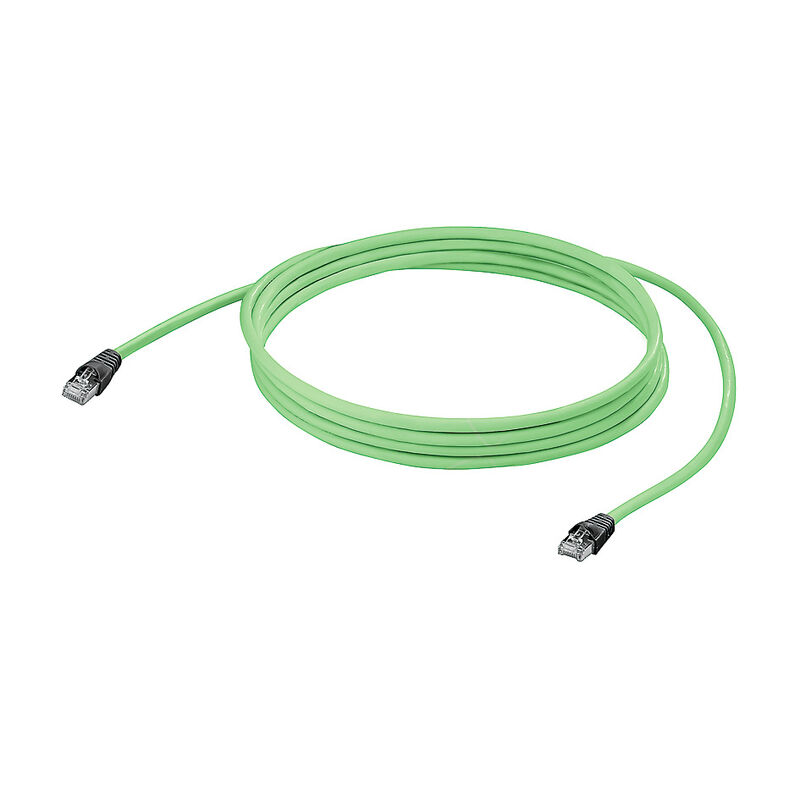

Câble système, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), PVC, 45 m

Référence produit 1522100450
Fiche technique Téléchargements de produits
Autres produits de la même gamme 34
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Normes de câble Normes Constitution du câble Propriétés électriques du câble Propriétés mécaniques et des matériaux du câble Mâle gauche Mâle droite Classifications

Agréments

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Informations générales de commande

Version
Câble système, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), PVC, 45 m
Référence
1522100450
Type
IE-C5DS4VG0450A60A60-E
GTIN (EAN)
4050118464276
Qté.
1 Pièce

Dimensions et poids

Longueur
45 m
Longueur (pouces)
1 771,654 inch
Poids net
1 000 g

Températures

Température de stockage
-40 °C...80 °C
Température de fonctionnement
-40 °C...70 °C
Température de pose
-40 °C...80 °C

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Normes de câble

Norme de construction
Style UL 21694
Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3)
Norme de matériau de blindage
DIN EN 13602 Cu-ETP-A..B
Norme de matériau de conducteur
DIN EN 13602 Cu-ETP-A
Norme Normes complémentaires
Classeur UL E11901 Vol.1 Sec.12 Page 1
Classeur UL E116441 Vol.1 Sec.6 Page 8

Normes

Norme de construction
Style UL 21694
Norme de matériau d'isolation
DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3)
Norme de matériau de blindage
DIN EN 13602 Cu-ETP-A..B
Norme de matériau de conducteur
DIN EN 13602 Cu-ETP-A
Norme Normes complémentaires
Classeur UL E11901 Vol.1 Sec.12 Page 1
Classeur UL E116441 Vol.1 Sec.6 Page 8

Constitution du câble

Arrangement of wire cores
En quatre étoiles
Brins
7
Complete shielding
Feuille d'aluminium
Tressage de blindage de fils de cuivre
Couleur de la gaine
vert (RAL 6018)
Diametro guaina, min.
6,3 mm
Diamètre de gaine intérieure
4,05 mm
Désignations normalisées
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Insulation
PE
Insulation cross-section
1,5 mm
Köpenyátmérő, max.
6,7 mm
Matériau de conducteur
Conducteur en cuivre étamé semi-rigide
Počet vodičů
4
Recouvrement par tressage de blindage
85 %
Section
4*AWG 22/7 - 0,32 mm²
Stínění
SF/UTP
Séquence des couleurs des fils –paires de fils
blanc, jaune, bleu, orange
Utfyllnad
Comme élément central
Épaisseur de matériau de gaine
0,9 mm
Épaisseur de tressage de blindage
0,13 mm
재질 외피
PVC

Propriétés électriques du câble

Catégorie
Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B)
Impédance caractéristique
100 ± 5 Ω pour 100 Mhz
Impédance de transfert
20 mΩ/m pour 10 MHz
Loop resistance
120 Ω/km
Signal propagation time
5,3 ns/m
Tension d'essai : fil-fil-blindage
2000 Veff, 50 Hz, 1 min
Tension de fonctionnement (classification UL)
600 V
Tension de fonctionnement UL
600 V

Propriétés mécaniques et des matériaux du câble

Halogène
Oui
Rayon de courbure min, multiple
7,5 x diamètre du câble
Rayon de courbure, min., unique
3,5 *diamètre
Résistance à la flamme
selon CEI 60332-1/UL 1685
Tenue aux frottements
bon

Mâle gauche

Prise de raccordement à gauche
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Mâle droite

Prise de raccordement à droite
RJ45, IP20, Contact mâle, droit, Prise mâle, Plastique, blindé

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
