IE-C5DS4VG1000A60A60-E

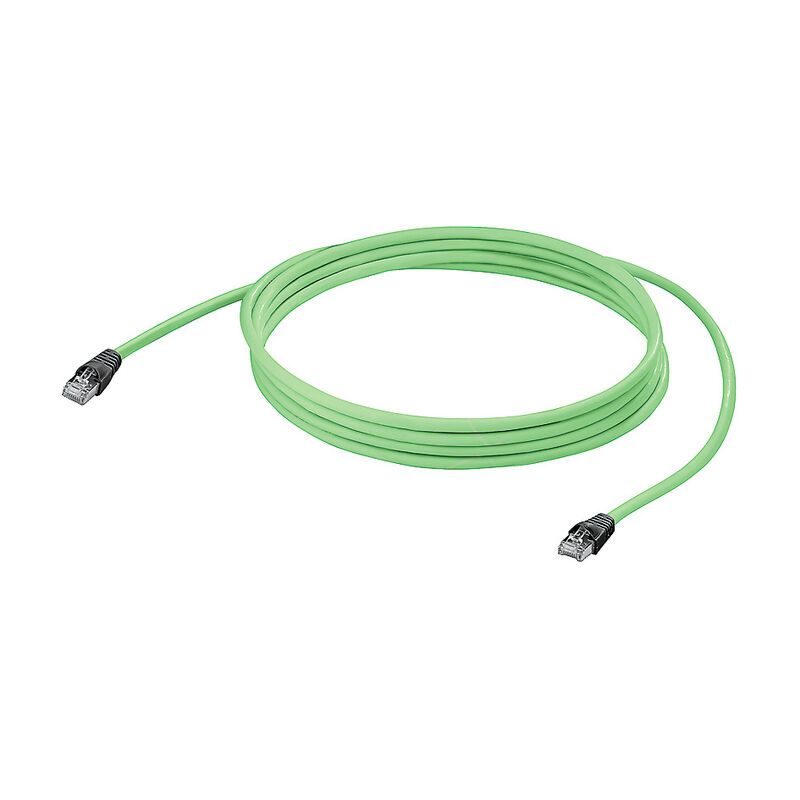

Systémový kabel, RJ45 IP 20, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 100 m

ID výrobku 1522101000
Stáhnout datový list Výrobky ke stažení
Příbuzné výrobky 34
Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Standardy Struktura kabelu Elektrické vlastnosti kabelu Mechanické a materiálové vlastnosti kabelu Konektor, vlevo Konektor, pravý Klasifikace Osvědčení

Všeobecné objednací údaje

Verze
Systémový kabel, RJ45 IP 20, RJ45 IP 20, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PVC, 100 m
Číslo objednávky
1522101000
Typ
IE-C5DS4VG1000A60A60-E
GTIN (EAN)
4050118329186
Množství
1  ks

Rozměry a hmotnosti

Délka
100  m
Délka (v palcích)
3 937,008  inch
Čistá hmotnost
6 544  g

Teploty

Skladovací teplota
-40 °C...80 °C
Provozní teplota
-40 °C...70 °C
Teplota instalace
-40 °C...80 °C

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
No SVHC above 0.1 wt%

Standardy specifické pro kabel

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Standardy

Standard, izolační materiál
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standardní, materiál stínění
DIN EN 13602 Cu-ETP-A..B
Standardní, materiál vodiče
DIN EN 13602 Cu-ETP-A
Standardní, sestava
UL-Style 21694

Struktura kabelu

Barevná posloupnost vodičů – párů vodičů
bílá, žlutá, modrá, oranžová
Barva opláštění
zelená (RAL 6018)
Izolace
PE
Kompletní stínění
Hliníková fólie
Stínicí oplet vyroben z měděných drátků
Materiál pláště
PVC
Materiál vodiče
Stáčený pocínovaný měděný vodič
Počet vodičů
4
Prameny
7
Průměr pláště, max.
6,7  mm
Průměr pláště, min.
6,3  mm
Průměr vnitřního opláštění
4,05  mm
Průřez
4*AWG 22/7 - 0,32 mm²
Průřez izolace
1,5  mm
Překrývání opletu stínění
85  %
Standardní označení
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Stínění
SF/UTP
Tloušťka materiálu opláštění
0,9  mm
Tloušťka opletu stínění
0,13  mm
Uspořádání jader vodiče
Čtyřcípá hvězda
Výplň
Jako centrální prvek

Elektrické vlastnosti kabelu

Charakteristická impedance
100 ± 5 Ω při 100MHz
Doba propagace signálu
5,3  ns/m
Impedance přenosu
20 mΩ/m při 10 MHz
Kategorie
Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B)
Odpor smyčky
120  Ω/km
Provozní napětí (UL klasifikace)
600 V
Provozní napětí, UL
600  V
Zkušební napětí: stínění vodič-vodič
2000 Vef, 50 Hz, 1 min

Mechanické a materiálové vlastnosti kabelu

Halogen
Ano
Odolnost proti opotřebení
dobré
Odolnost proti šíření ohně
in accordance with IEC 60332-1 / UL 1685
Poloměr ohybu, min., jen jednou
3,5 *průměr
Poloměr ohybu, min., opakovaný
7,5 *průměr

Konektor, vlevo

Zástrčka vlevo
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Konektor, pravý

Zástrčka vpravo
RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné

Klasifikace

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
