特性

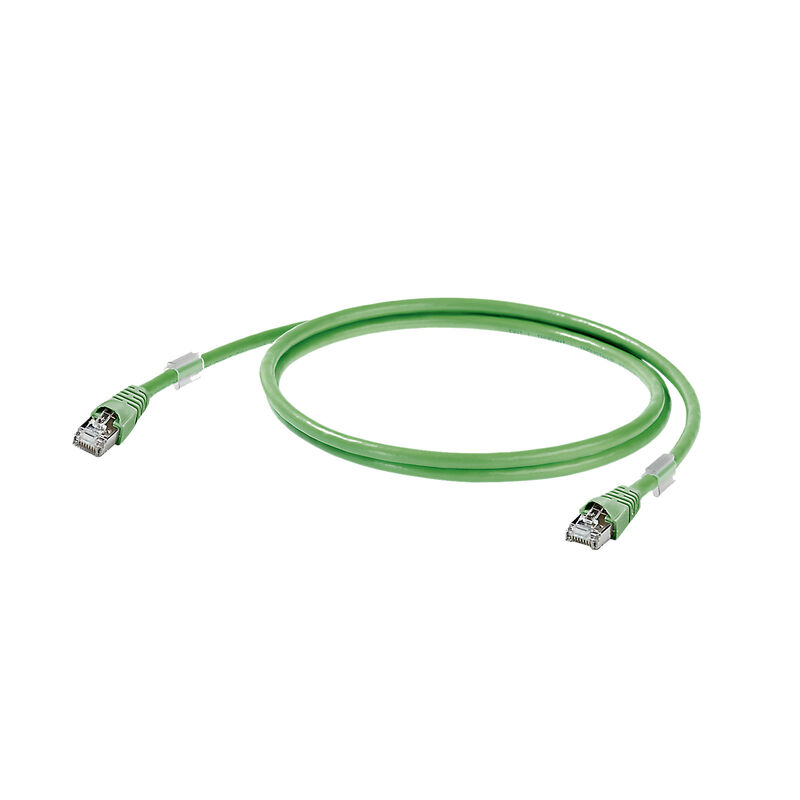

| 版本 | 系统电缆, RJ45 IP 20, RJ45 IP 20, 5 类 (ISO/IEC 11801), PVC, 1 m |
| 订货号 | 1166020010 |
| 类型 | IE-C5ES8VG0010M40M40-G |
| GTIN (EAN) | 4032248956814 |
| 数量 | 1 PC |
| 长度 | 1 m |
| 长度 (英寸) | 39.37 inch |
| 净重 | 55 g |
| 工作温度 | -40 °C...75 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 导线材料标准 | DIN EN 13602 Cu-ETP-A |
| 屏蔽材料标准 | DIN EN 13602 Cu-ETP-A..B |
| 建立标准 | UL型 2879 (80°C/30V) |
| 绝缘材料标准 | DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3) |
| 非专用通信电缆设备 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| PoE / PoE+ | 符合 IEEE 802.3at |
| 连接器标准 | IEC 60603-7-51 |
| 导线材料标准 | DIN EN 13602 Cu-ETP-A |
| 屏蔽材料标准 | DIN EN 13602 Cu-ETP-A..B |
| 建立标准 | UL型 2879 (80°C/30V) |
| 绝缘材料标准 | DIN EN 50290-2-23 (VDE 0819) 表 2/A (HD 624.3) |
| 连接器标准 | IEC 60603-7-51 |
| 非专用通信电缆设备 |
ISO / IEC 11801:2002
EN 50173-1:2007 |
| 全屏蔽 | 屏蔽编织铜导线 |
| 导线材料 | 涂锡铜绞线 |
| 导线直径 | 2.4 mm |
| 屏蔽 | SF/UTP |
| 屏蔽导线 |
铝膜
塑料膜 |
| 屏蔽编织强度 | 0.1 mm |
| 屏蔽编织覆盖 | 70 % |
| 截面积 | 4*2*AWG 26/7 - 4*2*0.128 mm² |
| 护套材料 | PVC |
| 护套材料厚度 | 0.5 mm |
| 护套颜色 | 绿(RAL 6018) |
| 接线数量 | 8 |
| 最大护套直径 | 5.8 mm |
| 最小护套直径 | 5.4 mm |
| 标准名称 |
LI02YSCY 4X2X0.15 PIMF GN
SF/UTP |
| 绝缘 | PE |
| 绝缘横截面 | 0.98 mm |
| 绞合线 | 7 |
| 芯线排列 | 双绞线 |
| 芯线绝缘强度 | 0.25 mm |
| 颜色序列或导线-导线对 | 白/蓝双色 - 蓝色, 白/橙色 - 橙色, 白/绿色 - 绿色, 白/棕色 - 棕色 |
| 1 kHz 的电容 | 48 nF/km |
| 传输速率 |
10/100 MBit/s
1000 MBit/s |
| 传输阻抗 |
15 mΩ/m @ 1 MHz
20 mΩ/m @ 10 MHz 30 mΩ/m @ 30 MHz |
| 信号传达时间 | 5.13 ns/m |
| 回路阻抗 | 150 Ω/km |
| 屏蔽衰减 | 30–600 MHz 时 55 dB |
| 工作电压 (UL 额定) | 30 V |
| 延迟偏差 | 25 ns/100m |
| 操作电压 UL | 30 V |
| 测试电压: 线与线之间屏蔽 | 750 V DC, 1 分钟 |
| 特性阻抗 | 100 ± 5 Ω 在 100MHz |
| 电阻差别 | 3 % |
| 目录册 | 5 类 (ISO/IEC 11801) |
| 卤素 | 是 |
| 抗磨性 | 好 |
| 最小弯曲半径，单次 | 5 *直径 |
| 最小弯曲半径，多次 | 10 x 电缆直径 |
| 阻燃性 | 符合IEC 60332-1 |
| 插头，右 | RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 插头，左 | RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 插头，左 | RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 插头，右 | RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181102) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1166020010) |
| 产品更改通知 |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| 认证 |   |
| ROHS | 一致 |
