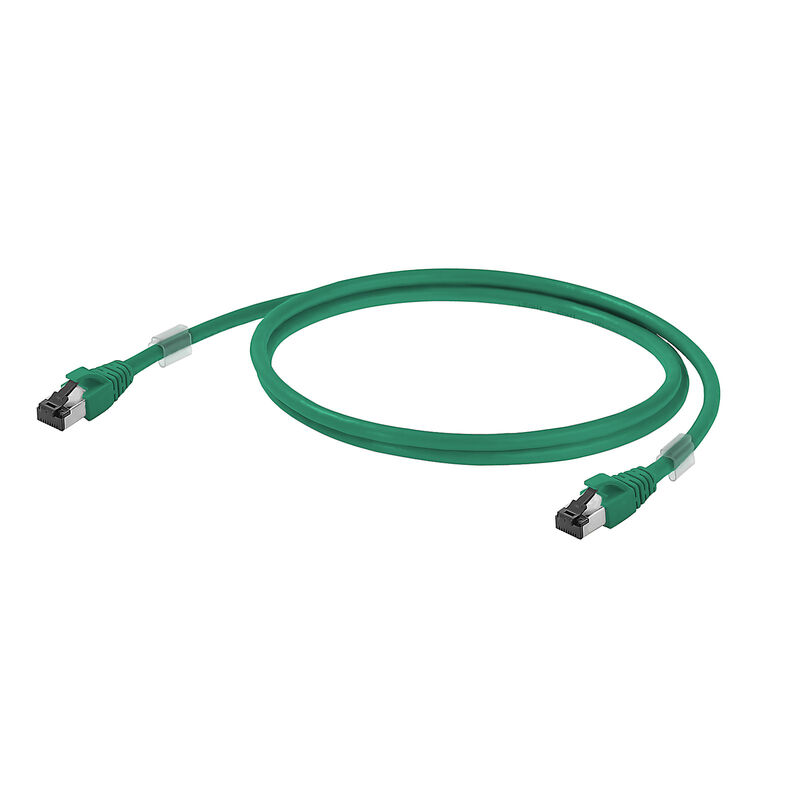

预制线缆 IE-C6FP8LG0005M40M40-G
预制线缆 IE-C6FP8LG0005M40M40-G
布线
预制线缆 IE-C6FP8LG0005M40M40-G
尺寸图

预制线缆 IE-C6FP8LG0005M40M40-G

预制电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.5 m

商品编号 1251590005
下载技术数据页 工程支持 产品下载
配件 2 相关商品 18
审批 通用订货数据 尺寸和重量 温度 环保产品合规 电气特性 通用标准 标准 电缆结构 电缆电气属性 电缆的机械和材料属性 插头 左插头 右插头 分类

审批

Schválení
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E316369

通用订货数据

Verze
预制电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 0.5 m
订货号
1251590005
Typ
IE-C6FP8LG0005M40M40-G
GTIN (EAN)
4050118043334
Množství
1 PC

尺寸和重量

Délka
0.5 m
长度 (英寸)
19.685 inch
净重
30 g

温度

Skladovací teplota
-20 °C...60 °C
Provozní teplota
-20 °C...60 °C
Teplota instalace
0 °C...50 °C

环保产品合规

Stav souladu se směrnicí RoHS
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

电气特性

50 °C 下载流量
1 A
PoE / PoE+
符合 IEEE 802.3at

通用标准

专用通信电缆设备
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002
EN50173-1:2007
证书号 (cULus)
E316369
连接器标准
IEC 60603-7-51

标准

连接器标准
IEC 60603-7-51

电缆结构

Barevná posloupnost vodičů – párů vodičů
白 - 蓝, 白 - 橙, 白 - 绿, 白 - 棕
Izolace
PE
Kompletní stínění
屏蔽编织铜导线
Materiál pláště
LSZH
Počet vodičů
8
Průměr pláště, max.
5.9 mm
Průměr pláště, min.
5.5 mm
Průřez izolace
1.04 mm
Překrývání opletu stínění
60 %
Stínění
S/FTP
Stínění páru vodičů
铝膜
Uspořádání jader vodiče
双绞线
截面积
4*2*AWG 27/7 - 4*2*0.1 mm²
护套颜色
绿色
绞合线
7

电缆电气属性

Charakteristická impedance
100 ± 15 Ω 在 1-100 MHz
Kapacita při 1 kHz
46 nF/km
Kategorie
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Odpor spojení při 10 MHz / m
5 mΩ
Provozní napětí
50 V DC
Provozní napětí (UL klasifikace)
30 V AC / 42.4 V DC
Přenosová rychlost
10 Gbit/s
Rozdílový odpor
5 %
Třída oddělení podle EN 50174-2
d
Zkušební napětí: stínění vodič-vodič
2.5 kV / DC，2 sec
Zpožděné zkreslení
2.5 ns/100m
Útlum spojení do 1000 MHz
80 dB

电缆的机械和材料属性

Color
绿色
Halógenos
无卤, 符合IEC 60754-2标准
Min. bending radius, once only
4 x 电缆直径
Résistance à la flamme
符合 IEC 60332-2-2
符合IEC 60332-1-2
in accordance with IEC 60332-3-24
in accordance with UL 2556 (FT1)

插头

Clavija de conexión izquierda
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽
Plug right
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

左插头

Spina di collegamento a sinistra
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

右插头

Zástrčka vpravo
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

分类

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
