预制电缆 IE-C6FP8LR0015M40M40-R

预制电缆 IE-C6FP8LR0015M40M40-R

预制电缆 IE-C6FP8LR0015M40M40-R — 布线

预制电缆 IE-C6FP8LR0015M40M40-R — 尺寸图

下载技术数据页

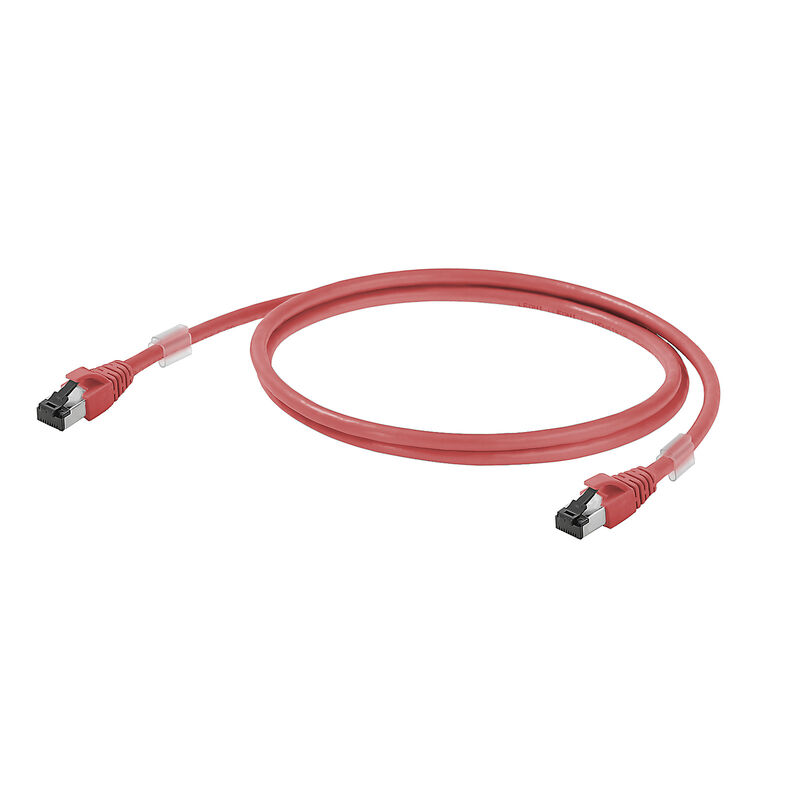

预制电缆 IE-C6FP8LR0015M40M40-R

预制电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m

商品编号 1166030015

特性

通用订货数据

版本	预制电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1.5 m
订货号	1166030015
类型	IE-C6FP8LR0015M40M40-R
GTIN (EAN)	4032248956913
数量	1 PC

尺寸和重量

长度	1.5 m
长度 (英寸)	59.055 inch
净重	70 g

存储温度	-20 °C...60 °C
工作温度	-20 °C...60 °C
安装温度	0 °C...50 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

50 °C 下载流量	1 A
PoE / PoE+	符合 IEEE 802.3at

专用通信电缆设备	ANSI / TIA / EIA-568-B.2-10 ISO / IEC 11801:2002 EN50173-1:2007
证书号 (cULus)	E316369
连接器标准	IEC 60603-7-51

连接器标准

IEC 60603-7-51

全屏蔽	屏蔽编织铜导线
屏蔽	S/FTP
屏蔽导线	铝膜
屏蔽编织覆盖	60 %
截面积	42AWG 27/7 - 420.1 mm²
护套材料	LSZH
护套颜色	红色
接线数量	8
最大护套直径	5.9 mm
最小护套直径	5.5 mm
绝缘	PE
绝缘横截面	1.04 mm
绞合线	7
芯线排列	双绞线
颜色序列或导线-导线对	白 - 蓝, 白 - 橙, 白 - 绿, 白 - 棕

电缆电气属性

1 kHz 的电容	46 nF/km
10 MHz 时的耦合电阻	5 mΩ
传输速率	10 Gbit/s
工作电压	50 V DC
工作电压 (UL 额定)	30 V AC / 42.4 V DC
延迟偏差	2.5 ns/100m
测试电压: 线与线之间屏蔽	2.5 kV / DC，2 sec
特性阻抗	100 ± 15 Ω 在 1-100 MHz
电阻差别	5 %
目录册	<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
耦合衰减最大 1000 MHz	80 dB
隔离等级符合 EN 50174-2	d

电缆的机械和材料属性

卤素	无卤, 符合IEC 60754-2标准
最小弯曲半径，单次	4 x 电缆直径
阻燃性	符合 IEC 60332-2-2 符合IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1)
颜色编码	红色

插头，右	RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽
插头，左	RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

插头，左	RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

插头，右	RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

认证/证书/一致性声明	[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418) [Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_87763)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1166030015)
产品更改通知	[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811) [PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280)
用户文档	[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065) [MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)
样本	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183)

ETIM 6.0	EC002599
ETIM 7.0	EC002599
ETIM 8.0	EC002599
ETIM 9.0	EC002599
ECLASS 9.0	27-06-03-08
ECLASS 9.1	27-06-03-08
ECLASS 10.0	27-06-03-08
ECLASS 11.0	27-06-03-08
ECLASS 12.0	27-06-03-08
ECLASS 13.0	27-06-03-08
ECLASS 14.0	27-06-03-08

认证	![CCLINK](/picture/CCLINK.gif) ![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
证书号 (cULus)	E316369
