IE-C6FS8UG0035A40A40-G
IE-C6FS8UG0035A40A40-G
布线
IE-C6FS8UG0035A40A40-G
尺寸图

IE-C6FS8UG0035A40A40-G

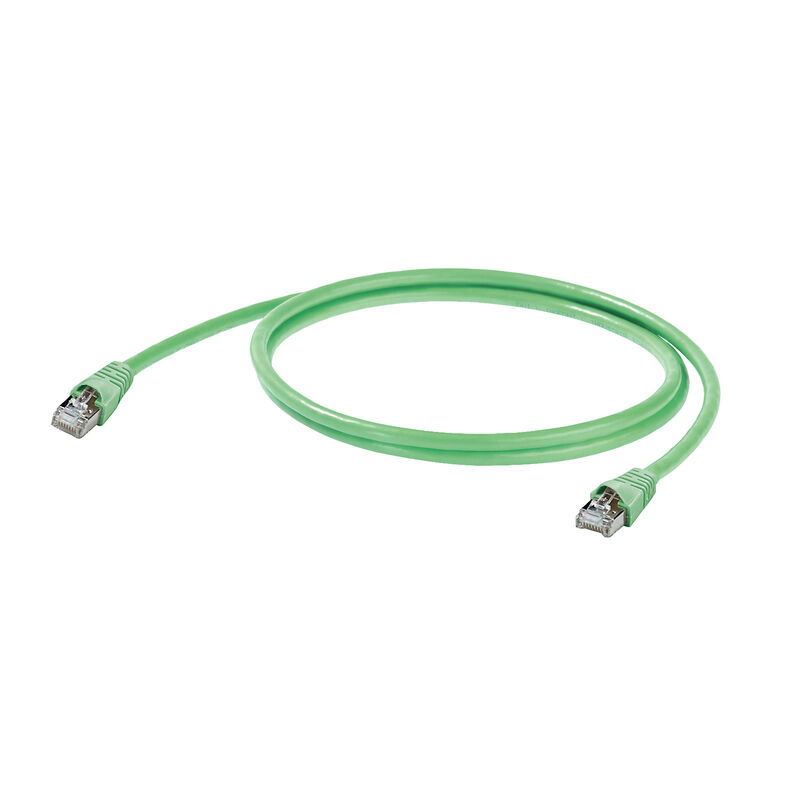

系统电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 3.5 m

商品编号 8941350035
下载技术数据页 工程支持 产品下载
配件 2 相关商品 24
审批 通用订货数据 尺寸和重量 温度 环保产品合规 电缆专用标准 电气特性 通用标准 标准 电缆结构 电缆电气属性 电缆的机械和材料属性 插头 左插头 右插头 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E316369

通用订货数据

版本
系统电缆, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), PUR, 3.5 m
订货号
8941350035
类型
IE-C6FS8UG0035A40A40-G
GTIN (EAN)
4050118617559
数量
1 PC

尺寸和重量

长度
3.5 m
长度 (英寸)
137.795 inch
净重
145 g

温度

存储温度
-40 °C...85 °C
工作温度
-40 °C...85 °C
安装温度
-10 °C...60 °C

环保产品合规

RoHS 合规状态
合规，无例外
REACH SVHC
不超过 0.1 wt% 的高度关注物质 (SVHC)

电缆专用标准

燃气的腐蚀性
依据 EN50288-2-2
非专用通信电缆设备
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

电气特性

PoE / PoE+
符合 IEEE 802.3at

通用标准

证书号 (cULus)
E316369

标准

燃气的腐蚀性
依据 EN50288-2-2
非专用通信电缆设备
ISO / IEC 11801:2002
ANSI / TIA / EIA-568-B.2-10
EN 50173-1:2007

电缆结构

Colour sequence or wires - wire pairs
白 - 蓝, 白 - 橙, 白 - 绿, 白 - 棕
Materiál vodiče
涂锡铜绞线
Überdeckung Schirmgeflecht
60 %
全屏蔽
屏蔽编织铜导线
屏蔽
S/FTP
屏蔽导线
铝膜
截面积
4*2*AWG 27/7 - 4*2*0.1 mm²
护套材料
PUR
护套颜色
绿色
接线数量
8
最大护套直径
6.4 mm
最小护套直径
6 mm
绝缘
PE
绞合线
7
芯线排列
双绞线

电缆电气属性

1 kHz에서 용량
46 nF/km
Categoria
<20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010)
Czas przebiegu sygnału
4.27 ns/m
Fördröjd snedställning
25 ns/100m
Испытательное напряжение: провод–провод–экран
750 V DC, 1 分钟
特性阻抗
100 ± 15 Ω 在 1-100 MHz
100 ± 22 Ω 在 100-250 MHz
100 ± 25 Ω 在 250–600 MHz

电缆的机械和材料属性

卤素
无卤, 符合IEC 60754-2标准
抗磨性
非常好
无硅胶
是
最小弯曲半径，单次
5 *直径
最小弯曲半径，多次
10 *直径
燃气的腐蚀性
依据 EN50288-2-2
防油
符合IEC 60811-2-1
防紫外线
是
阻燃性
符合IEC 60332-1 / UL 1685

插头

插头，右
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽
插头，左
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

左插头

插头，左
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

右插头

插头，右
RJ45, IP20, 针式端头, 笔直, 插头, 塑料, 带屏蔽

分类

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
