特性

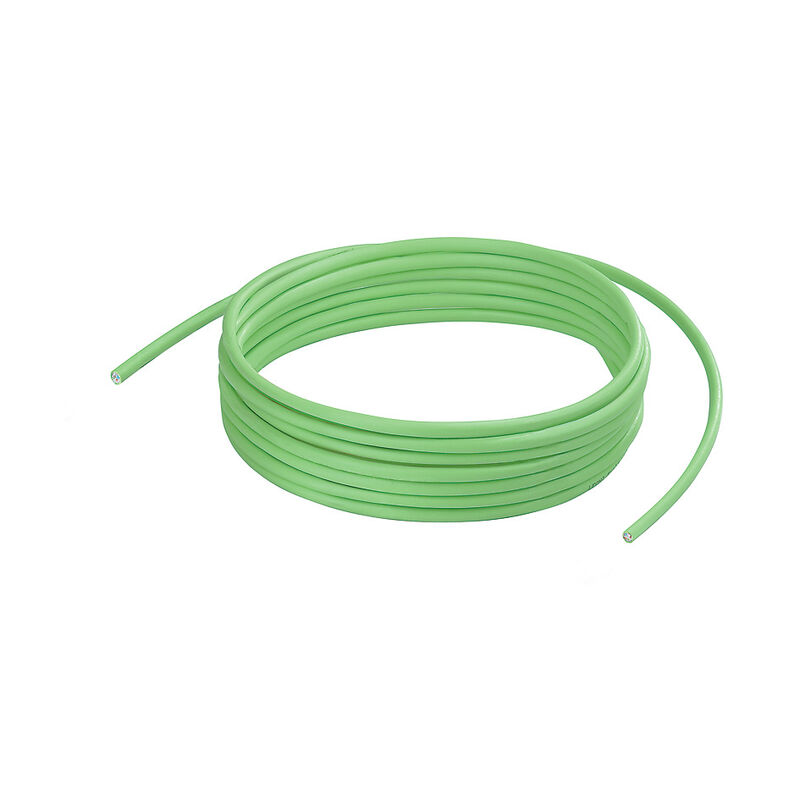

| 版本 | 系统电缆, 7 类 (ISO/IEC 11801), PUR, 500 m |
| 订货号 | 2763550000 |
| 类型 | IE-C7ES8UG-500 |
| GTIN (EAN) | 4064675031048 |
| 数量 | 1 PC |
| 包装 | 在胶合板卷筒上 |
| 长度 | 500 m |
| 长度 (英寸) | 19,685.039 inch |
| 净重 | 12,000 g |
| 存储温度 | -40 °C...80 °C |
| 工作温度 | -40 °C...80 °C |
| 安装温度 | -15 °C...60 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 卤素 | 无卤, 符合IEC 60754-2标准 |
| 回路数 | 8 |
| 带屏蔽 | 是 |
| 护套颜色 | 绿(RAL 6018) |
| 测试电压: 线与线之间屏蔽 | 700 V AC |
| 绝缘 | PE |
| 防油 | 符合IEC 60811-2-1 |
| 阻燃性 | 符合IEC 60332-1 |
| 建立标准 | UL 型 20963 (80°C/30V) |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 非专用通信电缆设备 |
EN 50173-1:2007
ISO / IEC 11801:2002 |
| 建立标准 | UL 型 20963 (80°C/30V) |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 非专用通信电缆设备 |
EN 50173-1:2007
ISO / IEC 11801:2002 |
| 全屏蔽 | 屏蔽编织铜导线 |
| 导线材料 | 涂锡铜绞线 |
| 屏蔽 | S/FTP |
| 屏蔽导线 | 铝膜 |
| 屏蔽编织强度 | 0.1 mm |
| 截面积 | 4*2*AWG 26/7 - 4*2*0.128 mm² |
| 护套材料 | PUR |
| 护套颜色 | 绿(RAL 6018) |
| 最大护套直径 | 6.5 mm |
| 最小护套直径 | 6.1 mm |
| 标准名称 |
IE-7CC4x2xAWG26/7-PUR LI02YSC11Y PIMF 26 AWG E197099 (UL) AWM STYLE 20963 80°C 30V
S/FTP |
| 绝缘 | PE |
| 绝缘横截面 | 1.04 mm |
| 绞合线 | 7 |
| 芯线排列 | 双绞线 |
| 颜色序列或导线-导线对 | 白 - 蓝, 白 - 橙, 白 - 绿, 白 - 棕 |
| 1 kHz 的电容 | 45 nF/km |
| 传输阻抗 |
15 mΩ/m @ 1 MHz
10 mΩ/m @ 10 MHz 30 mΩ/m @ 30 MHz |
| 信号传达时间 | 4.5 ns/m |
| 回路阻抗 | 290 Ω/km |
| 延迟偏差 | 3 ns/100m |
| 测试电压: 线与线之间屏蔽 | 700 V AC |
| 特性阻抗 | 100 ± 5 Ω 在 100MHz |
| 目录册 | 7 类 (ISO/IEC 11801) |
| 卤素 | 无卤, 符合IEC 60754-2标准 |
| 抗磨性 | 非常好 |
| 拉力 | ≤ 100 N |
| 最小弯曲半径，单次 | 5 *直径 |
| 最小弯曲半径，多次 | 10 x 电缆直径 |
| 燃气的腐蚀性 | 依据 IEC 60754-2 |
| 防油 | 符合IEC 60811-2-1 |
| 阻燃性 | 符合IEC 60332-1 |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000830 |
| ETIM 7.0 | EC003249 |
| ETIM 8.0 | EC003249 |
| ETIM 9.0 | EC003249 |
| ECLASS 9.0 | 27-06-18-05 |
| ECLASS 9.1 | 27-06-90-90 |
| ECLASS 10.0 | 27-06-18-01 |
| ECLASS 11.0 | 27-06-18-01 |
| ECLASS 12.0 | 27-06-18-01 |
| ECLASS 13.0 | 27-06-18-01 |
| ECLASS 14.0 | 27-06-18-01 |
| 认证 |  |
| ROHS | 一致 |
