特性

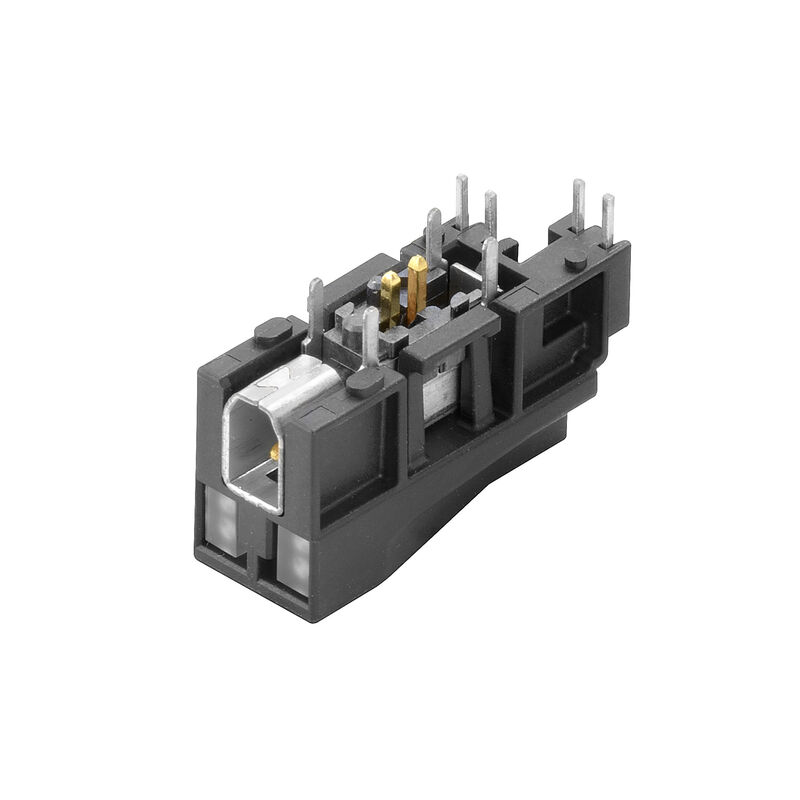

| 版本 | PCB 接插件, 插座, SPE (Single Pair Ethernet), 卡入式法兰, THT/THR 焊接联接, 1.80 mm, 回路数: 2, 90°, 焊脚长度 (l): 2.1 mm, Ni/Au, 黑色, Tape |
| 订货号 | 2795120000 |
| 类型 | IE-PCB-SPE-P-90V2.1-THR-YG/YG RL |
| GTIN (EAN) | 4064675119227 |
| 数量 | 100 PC |
| 包装 | Tape |

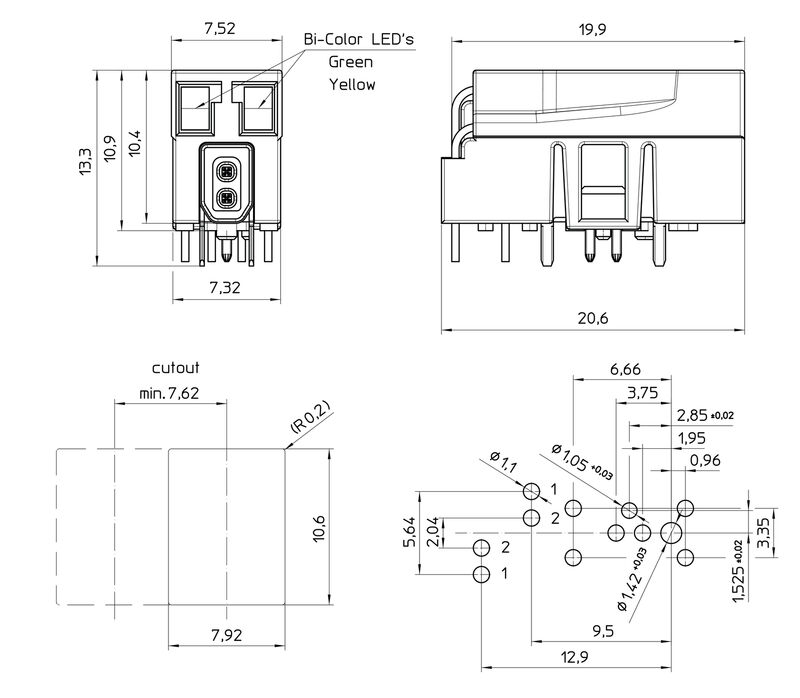

| 深 | 19.9 mm |
| 深度 (英寸) | 0.783 inch |
| 高度 | 10.9 mm |
| 高度 (英寸) | 0.429 inch |
| 宽度 | 7.52 mm |
| 宽度 (英寸) | 0.296 inch |
| 净重 | 5.93 g |
| 工作温度 | -40 °C...85 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 拉力 / 回路，最小 | 3.4 N |
| 插拔力 / 回路，最小 | 9.1 N |
| 焊接工艺 |
回流焊
手动焊接 波峰焊 |
| 焊针位置公差 | ± 0.1 mm |
| 产品系列 | 工业以太网 |
| 联接类型 |
焊接联接
插塞接点 |
| 间距 P（单位：mm） | 1.8 mm |
| 间距 P（单位：inch） | 0.071 " |
| 回路数 | 2 |
| 层数 | 1 |
| 插针排数 | 1 |
| 防护等级 | IP20 |
| 插拔次数 | 750 |
| 插拔力 / 回路，最大 | 3.5 N |
| 拉力 / 回路，最大 | 6.7 N |
| 绝缘材料 | LCP |
| 颜色编码 | 黑色 |
| 比色表 (相似) | RAL 9011 |
| 绝缘强度 | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| 阻燃等级符合 UL 94 | V-0 |
| 插针材料 | CuMg |
| 触点材料 | 铜合金 |
| 插针镀层 | Ni/Au |
| 焊接连接的焊层结构 | 2...4 µm Ni / ≥ 0.25 µm Au |
| 最低操作温度 | -40 °C |
| 最高操作温度 | 85 °C |
| 机构 | CURUS |
| cURus 证书号 | E316369 |
| 参见认证参数 | 规格为最大值，详情参见认证证书。 |
| VPE 长度 | 459 mm |
| VPE 宽度 | 365 mm |
| VPE 高度 | 61 mm |
| 绝缘材料 | LCP |
| 阻燃等级符合 UL 94 | V-0 |
| 比色表 (相似) | RAL 9011 |
| 防护等级 | IP20 |
| 颜色编码 | 黑色 |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_239580) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2795120000) |
| 产品更改通知 |
[20221209 Änderung von SPE Typbezeichnung](https://mdcop.weidmueller.com/mediadelivery/asset/900_289018)
[20221209 Change of SPE type description](https://mdcop.weidmueller.com/mediadelivery/asset/900_289019) |
| 技术文档 |
[2795120000_E-PCB-SP0-P-90V-THR-YG/YG](https://mdcop.weidmueller.com/mediadelivery/asset/900_200641)
[2795120000_IE-PCB-SP0-P-90V-THR-YG-YG_CD.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306538) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 认证 |  |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E316369 |
