特性
| 版本 | 可自由配置的插座, M12, IDC, Cat.6A / Class EA (ISO/IEC 11801 2010), 插接后 IP67 |
| 订货号 | 1516330000 |

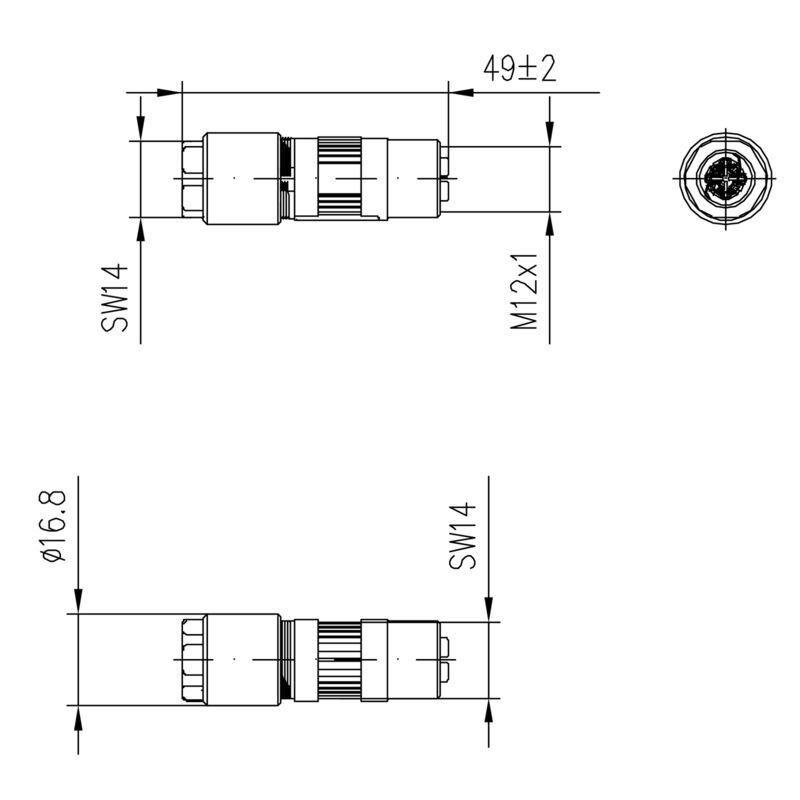

| 类型 | IE-PS-M12X-S-FH |
| GTIN (EAN) | 4050118323788 |
| 数量 | 1 PC |
| 净重 | 23 g |
| 工作温度 | -40 °C...85 °C |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| 回路数 | 8 |
| 外壳基本材料 | 铸锌 |
| 屏蔽连接 | 是的，已拧紧 |
| 插拔次数 | ≥ 100 |
| 插针镀层 | 镀金的 |
| 目录册 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 端头类型 | 插座 |
| 绝缘强度 | 100 MΩ |
| 编码 | X-编码 |
| 触点材料 | 黄铜 |
| 防护等级 | 插接后 IP67 |
| 额定电压 | 48 V |
| 回路数 | 8 |
| 端口1 | M12 |
| 端口 2 | IDC |
| 外壳基本材料 | 铸锌 |
| 最大绝缘直径 | 1.6 mm |
| 目录册 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 联接螺纹 | M12 |
| 触点材料 | 黄铜 |
| 插针镀层 | 镀金的 |
| 最小压接面积 单股 | 0.4 mm |
| 连接线经，硬导线 | 0.4...0.64 mm |
| 最大压接面积 单股 | 0.64 mm |
| 连接导线截面积，硬导线 (AWG) | AWG 24...AWG 22 |
| 单股导线的最小压接面积 (AWG) | AWG 24 |
| 连接直径，软导线 | 0.48...0.76 mm |
| 单股导线的最大压接面积 (AWG) | AWG 22 |
| 连接导线截面积，软导线 (AWG) | AWG 26...AWG 22 |
| 最小压接面积 多股 | 0.48 mm |
| 最大压接面积 多股 | 0.76 mm |
| 多股软导线的最小压接面积(AWG) | AWG 26 |
| 多股软导线的最大压接面积(AWG) | AWG 22 |
| 最小护套直径 | 5 mm |
| 最大护套直径 | 9.7 mm |
| 触点固定器材料 | PA |
| 屏蔽 | 360° 全封闭外壳 |
| 防护等级 | 插接后 IP67 |
| 插拔次数 | ≥ 100 |
| PoE / PoE+ | 符合 IEEE 802.3at |
| 绝缘强度 | 100 MΩ |
| 额定电压 | 48 V |
| 证书号 (cULus) | E316369 |
| 连接器标准 | IEC 61076-2-109 |
| 轨道车防火 | DIN EN 45545-2 |
| 连接器标准 | IEC 61076-2-109 |
| 认证/证书/一致性声明 |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[CC Link IE Field M12-X](https://mdcop.weidmueller.com/mediadelivery/asset/900_81578) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97730) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1516330000) |
| 用户文档 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_67971) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC002635 |
| ETIM 8.0 | EC002635 |
| ETIM 9.0 | EC002635 |
| ECLASS 9.0 | 27-44-01-02 |
| ECLASS 9.1 | 27-44-01-03 |
| ECLASS 10.0 | 27-44-01-02 |
| ECLASS 11.0 | 27-44-01-02 |
| ECLASS 12.0 | 27-44-01-16 |
| ECLASS 13.0 | 27-44-01-02 |
| ECLASS 14.0 | 27-44-01-16 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| 证书号 (cULus) | E316369 |
