特性

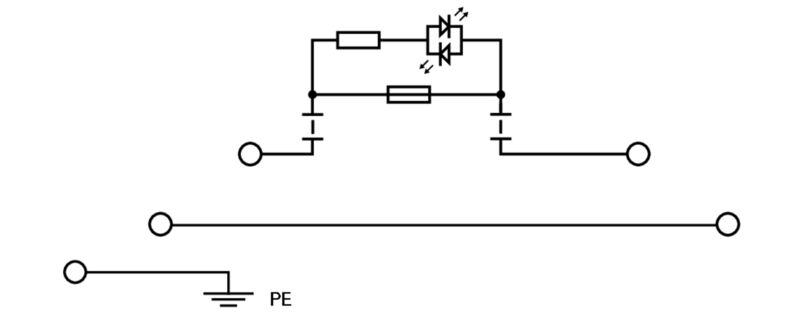

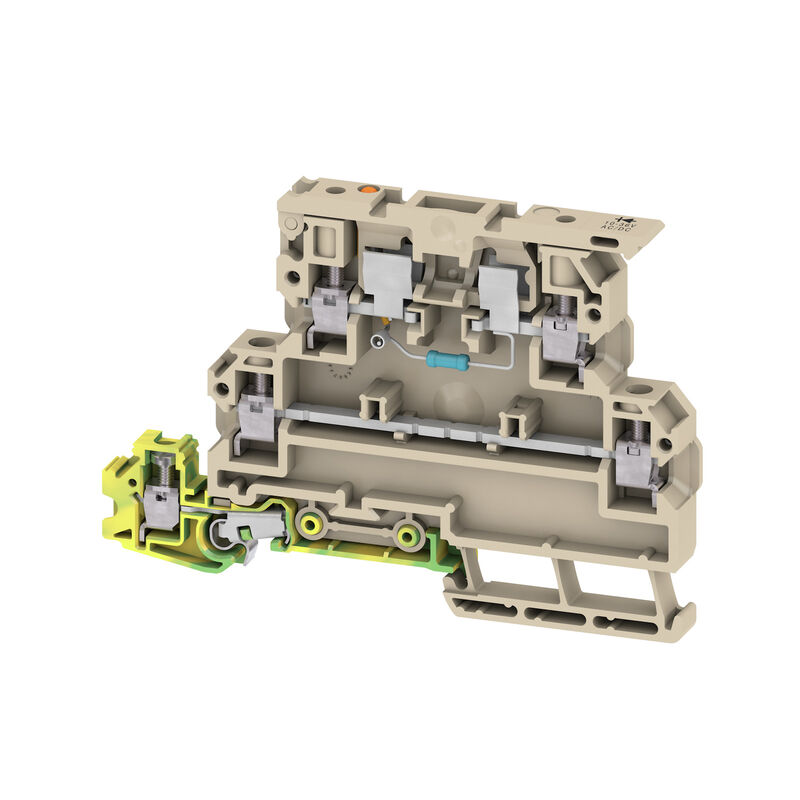

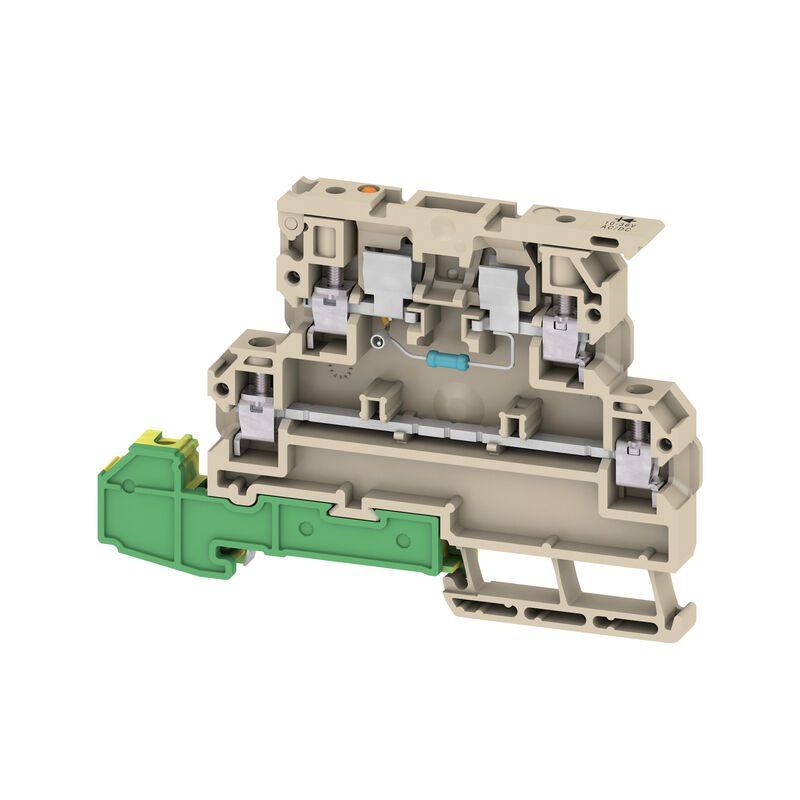

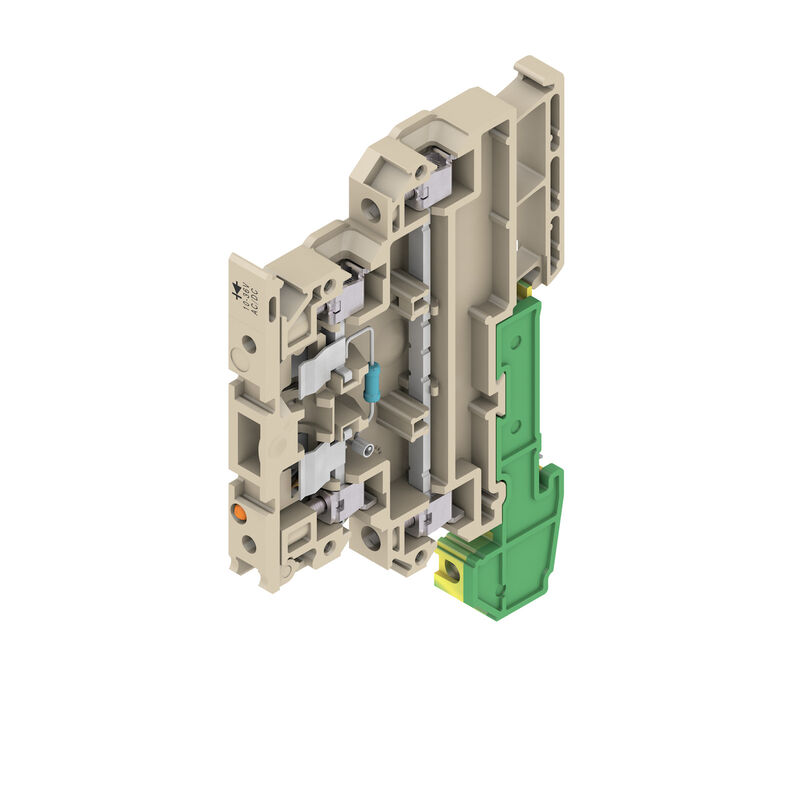

版本 | 熔丝保险端子, 螺钉联接, 深褐, 4 mm², 6.3 A, 36 V, 联接点数量: 3, 层数: 3, TS 35, V-0, Wemid, G-Si.5 x 20 |
订货号 | 1518300000 |
类型 | KDKS 1PE/LLC 10-36V AC/DC |
GTIN (EAN) | 4050118325461 |
数量 | 50 PC |
深 | 65 mm |
深度 (英寸) | 2.559 inch |
高度 | 91 mm |
高度 (英寸) | 3.583 inch |
宽度 | 8 mm |
宽度 (英寸) | 0.315 inch |
净重 | 25.31 g |
存储温度 | -25 °C...55 °C |
最小持续工作温度 | -50 °C |
最大持续工作温度 | 120 °C |
RoHS 合规状态 | 符合要求 |
REACH SVHC | No SVHC above 0.1 wt% |
材料 | Wemid |
颜色编码 | 深褐 |
阻燃等级符合 UL 94 | V-0 |
类型 |
螺钉连接
熔芯分隔器 带 PE 连接 单侧开放 |
必须的端板 | 是 |
电位数量 | 3 |
层数 | 3 |
每层压接点数量 | 2 |
每层电位点数量 | 1 |
层,内部桥接 | 无 |
PE联接 | 是 |
导轨 | TS 35 |
N功能 | 无 |
PE 功能 | 是 |
PEN功能 | 无 |
安装方式 | 直接卡在导轨上 |
开放端 | 右方 |
防爆版 | 不 |
其他联接方式的接口类型 | 螺钉联接 |
DMS 电动螺丝刀的扭矩设置 | 2 |
剥线长度 | 9 mm |
压接范围,最大 | 4 mm² |
压接范围,最小 | 0.33 mm² |
压接螺钉 | M 3 |
可压接导线 |
|
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 22 |
导线连接截面积,单股硬导线,最大 | 4 mm² |
导线连接截面积,单股硬导线,最小 | 0.5 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最大 | 4 mm² |
导线连接截面积,多股细导线,带管状端头 DIN 46228/1,最小 | 0.5 mm² |
接线截面积,多股线,最大 | 4 mm² |
接线截面积,多股线,最小 | 1.5 mm² |
最大压接面积 软导线 | 4 mm² |
最大拧紧力矩 | 1 Nm |
最小多股导线接线截面积 | 0.5 mm² |
最小拧紧力矩 | 0.5 Nm |
测量规 按照 60 947-1 标准 | A3 |
联接点数量 | 3 |
联接类型 | 螺钉联接 |
联接类型 2 | 螺钉联接 |
螺丝刀口尺寸 | 0.6 x 3.5 mm |
连接方向 | 水平进线 |
CSA 认证号 | 200039-70000261 |
导线最大压接面积(CSA) | 12 AWG |
最小导线横截面积(CSA ) | 26 AWG |
电压大小 B(CSA) | 300 V |
电压大小 C (CSA) | 150 V |
电压大小 D(CSA) | 300 V |
电流 大小 B (CSA) | 25 A |
电流 大小 C (CSA) | 25 A |
电流 大小 D (CSA) | 10 A |
指示器的电压类型 | 交流/直流 |
Leakage current, max. | 0.286 mA |
复合装置短路保护的单项功率损耗 | 在 6.3 A @ 41°C 条件下, 为 2.5 W |
复合装置过载和短路保护的功率损耗 | 在 6.3 A , 23°C 条件下, 为 1.6 W |
指示器的电压类型 | 交流/直流 |
显示 | 红色LED |
熔丝 | G-Si.5 x 20 |
独立装置短路保护的单项功率损耗 | 在 6.3 A @ 44°C 条件下, 为 4.0 W |
独立装置过载和短路保护的功率损耗 | 在 6.3 A @ °C 条件下, 为 1.6 W |
导线最大压接面积 AWG | AWG 12 |
导线最小压接面积 AWG | AWG 22 |
导轨 | TS 35 |
标准 |
IEC 60947-7-1
IEC 60947-7-2 IEC 60947-7-3 |
额定短时电流 | 300 A (2.5 mm²) |
PEN功能 | 无 |
额定横截面 | 4 mm² |
额定电压 | 36 V |
相邻端子的额定电压 | 500 V |
额定直流电压 | 36 V |
额定电流 | 6.3 A |
标准 |
IEC 60947-7-1
IEC 60947-7-2 IEC 60947-7-3 |
体积电阻率符合 IEC 60947-7-x 标准 | 1 mΩ |
额定浪涌电压 | 6 kV |
功率损耗符合 IEC 60947-7-x | 1.02 W |
污染等级 | 3 |
过压等级 | III |
UR 证书号 | E60693 |
最大导线尺寸 工厂接线 (UR) | 12 AWG |
最大导线尺寸 现场接线 (UR) | 12 AWG |
最小导线尺寸 工厂接线 (UR) | 26 AWG |
最小导线尺寸 现场接线 (UR) | 22 AWG |
电压大小 B (UR) | 250 V |
电压大小 C(UR) | 300 V |
电流 大小 B (UR) | 20 A |
电流 大小 C (UR) | 20 A |
产品信息 | 电压取决于所选保险丝组件或指示灯 |
认证/证书/一致性声明 |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37318)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284526) |
工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_204582) |
Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1518300000) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1518300000) |
用户文档 | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000899 |
ETIM 7.0 | EC000899 |
ETIM 8.0 | EC000899 |
ETIM 9.0 | EC000899 |
ECLASS 9.0 | 27-14-11-16 |
ECLASS 9.1 | 27-14-11-16 |
ECLASS 10.0 | 27-14-11-16 |
ECLASS 11.0 | 27-14-11-16 |
ECLASS 12.0 | 27-14-11-16 |
ECLASS 13.0 | 27-25-01-13 |
ECLASS 14.0 | 27-25-01-13 |
认证 | ![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![UR](/picture/UR.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | 一致 |
UL File Number Search | [UL 网站](LINK/UL_search.html) |
UR 证书号 | E60693 |
