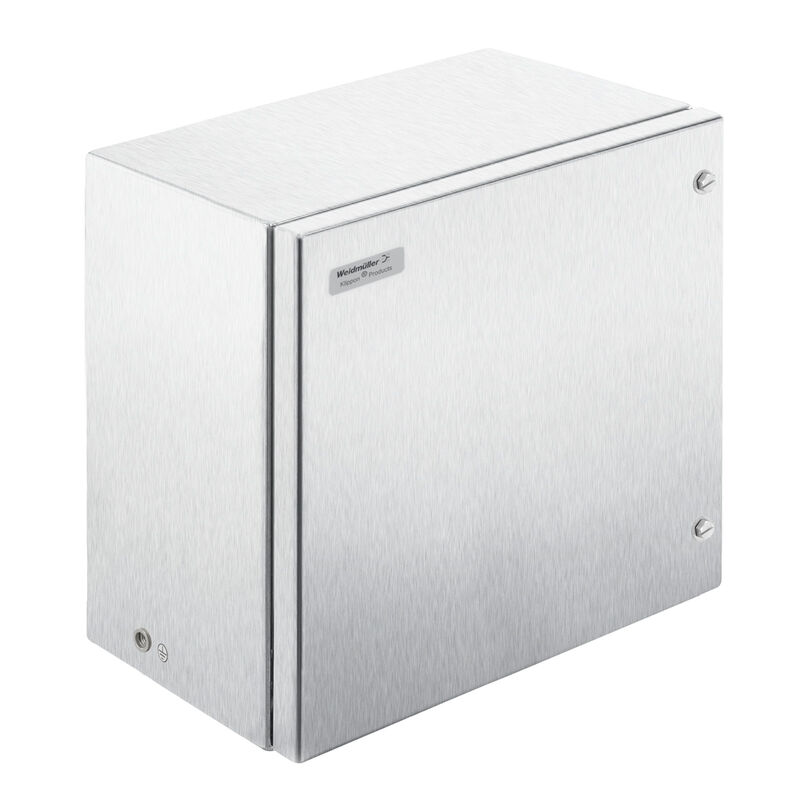

KEBXHS303020S4B1 AK
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
KEBXHS303020S4B1 AK

KEBXHS303020S4B1 AK

Klippon EBx HS (Essential Box Ex - Hinge Screw), Pusta obudowa, Wysokość: 300 mm, Szerokość: 300 mm, Głębokość: 200 mm, Płyty kołnierzowe: na dole, Materiał podstawowy: stal nierdzewna 1.4404 (316 L), element szczotkowany, srebrny

Nr. produktu 8000071019
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 11 Produkty pokrewne 11
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego złącza śrubowe z lewej strony dławiki z prawej strony dławiki u góry / u dołu 接线盒认证号 General information Wyposażenie poziome Uziemienie obudowy Wyposażenie pionowe Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Klippon EBx HS (Essential Box Ex - Hinge Screw), Pusta obudowa, Wysokość: 300 mm, Szerokość: 300 mm, Głębokość: 200 mm, Płyty kołnierzowe: na dole, Materiał podstawowy: stal nierdzewna 1.4404 (316 L), element szczotkowany, srebrny
Nr zam.
8000071019
Typ
KEBXHS303020S4B1 AK
GTIN (EAN)
4064675384991
Ilość
1 szt.
Produkt lokalny
Dostępne tylko w niektórych krajach

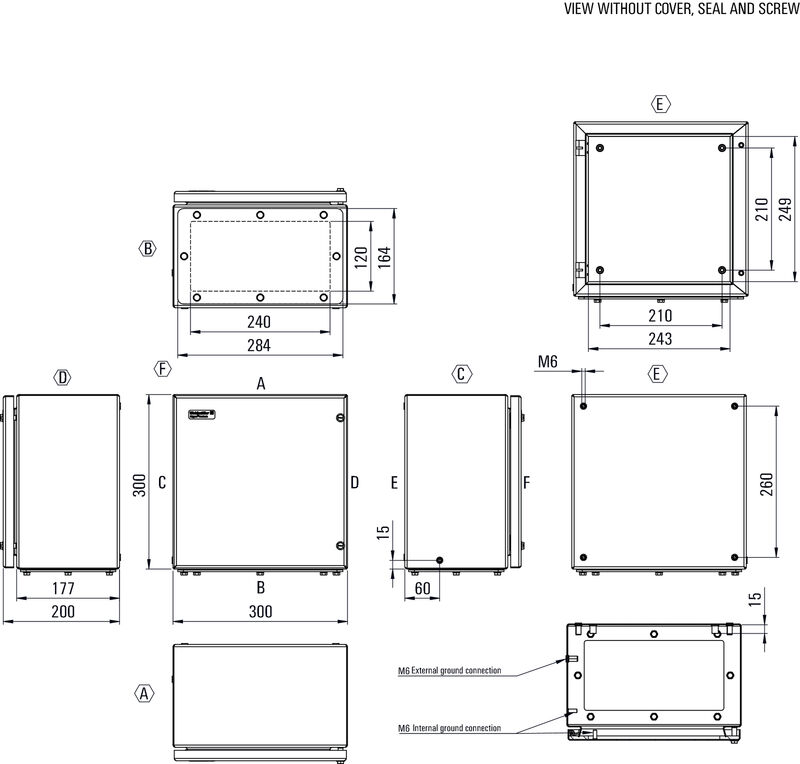

Wymiary i masa

Głębokość
200 mm
Głębokość (cale)
7,874 inch
Wysokość
300 mm
Wysokość (cale)
11,811 inch
Szerokość
300 mm
Szerokość (cale)
11,811 inch
Wymiar mocowania wysokość
260 mm
Wymiar mocowania szerokość
260 mm
Masa netto
6 625 g

Temperatury

Temperatura eksploatacyjna
-55 °C...135 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

złącza śrubowe z lewej strony

M12
126
M16
63
M20
40
M25
26
M32
15
M40
7
M50
6
M63
2
M75
2

dławiki z prawej strony

M12
126
M16
63
M20
40
M25
26
M32
15
M40
7
M50
6
M63
2
M75
2

dławiki u góry / u dołu

M12
95
M16
50
M20
30
M25
18
M32
9
M40
7
M50
3
M63
2
M75
2

接线盒认证号

Atest zgodności (AoC)
DE PS265x 210819 000ISS01
Deklaracja zgodność nr. (DoC LVD)
DE PS265X 210819 001ISS01
Nr certyfikatu pustej obudowy (ATEX)
IBExU 21ATEX 1016 U
Nr certyfikatu pustej obudowy (IECEX)
IECEx IBE 21.0006U
Nr certyfikatu pustej obudowy (INMETRO)
LMP 21.0601U
Nr certyfikatu, skrzynka zaciskowa (ATEX)
IBExU 21ATEX 1017 X
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEx IBE 21.0012
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0602X
Warunki zatwierdzenia
ATEX
IECEX
INMETRO

General information

-55 °C
Access opening: width
243,6 mm
Angolo di apertura coperchio
125 °
Grubość materiału
1,5 mm
Grubość materiału kołnierza
3 mm
Grubość materiału wieka
1,5 mm
Materiał podstawowy
stal nierdzewna 1.4404 (316 L)
materiał uszczelniający
Silikon (osłona + kołnierz)
mocowanie do wbudowania
4,6 lub 9 śrub odległościowych M6 gwint wewnętrzny
mocowanie obudowy
4 lub 6, nieprzelotowy otwór gwintowany M6 z tyłu; opcjonalnie za pośrednictwem dodatkowej stopki montażowej
Mocowanie płytki kołnierzowej
Śruby M6 z łbem sześciokątnym SW10
Mocowanie wieka
Śruby sześciokątne, rowkowe M6 (SW10) + zawiasy
Moment dokręcania śrub wieka
2,5 Nm
Normy
EN 60079-0
IEC 60079-0
EN 60079-7
IEC 60079-7
EN 60079-11
IEC 60079-11
EN 60079-31
IEC 60079-31
Number of lid screws
2
Placas de bridas
na dole
Powierzchnia
element szczotkowany
rozmiar klucza
10 mm
Stopień ochrony
IP66
Stupeň krytí (UL)
Type 1
Type 4
Type 4X
Temperatura pracy, max.
135 °C
udarność
7 J wersja ATEX
10 J wersja standardowa
뚜껑
Tak
사용 영역
przemysł chemiczny
Rejony zagrożone wybuchem
przemysł naftowy
Onshore
przemysł procesowy
technika instalacyjna
budowa maszyn
przemysł opakowań
액세스 구멍: 높이
249,6 mm
위치 PE 볼트
Obudowa strona C
최대 페이로드
9 kg
플랜지 플레이트
Tak

Wyposażenie poziome

WDU 10 / ZDU 10
3x20
WDU 16 / ZDU 16
3x17
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x41
WDU 35 / ZDU 35
3x12
WDU 4 / ZDU 4
3x34
WDU 6 / ZDU 6
3x25

Uziemienie obudowy

Uziemienie, obudowa, wewnętrzne
Przyspawana śruba uziemienia M6 w obudowie i pokrywie

Wyposażenie pionowe

WDU 10 / ZDU 10
3x20
WDU 16 / ZDU 16
3x17
WDU 2,5 / ZDU 2,5 / IDU 2,5
3x41
WDU 35 / ZDU 35
3x12
WDU 4 / ZDU 4
3x34
WDU 6 / ZDU 6
3x25

Ważna informacja

Informacje produktowe
All articles with M6 threaded rivet as standard; UL variants with M10 earth bolt on request

Klasyfikacje

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
