特性

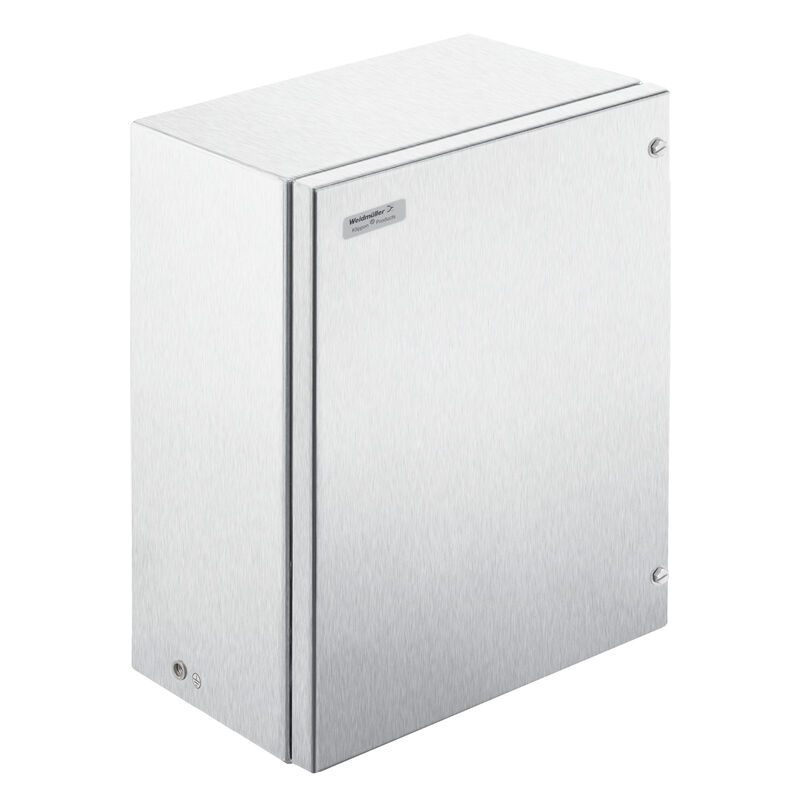

| 版本 | Klippon EBx HS (Essential Box Ex - Hinge Screw), 空接线箱, 高度: 400 mm, 宽度: 300 mm, 深: 200 mm, 格兰板: 底部, 材料: 不锈钢 1.4404 (316 L), 拉丝, 银色 |
| 订货号 | 8000071020 |
| 类型 | KEBXHS403020S4B1 AK |
| GTIN (EAN) | 4064675385004 |
| 数量 | 1 PC |
| 本地产品 | 仅在特定国家有售 |
| 深 | 200 mm |
| 深度 (英寸) | 7.874 inch |

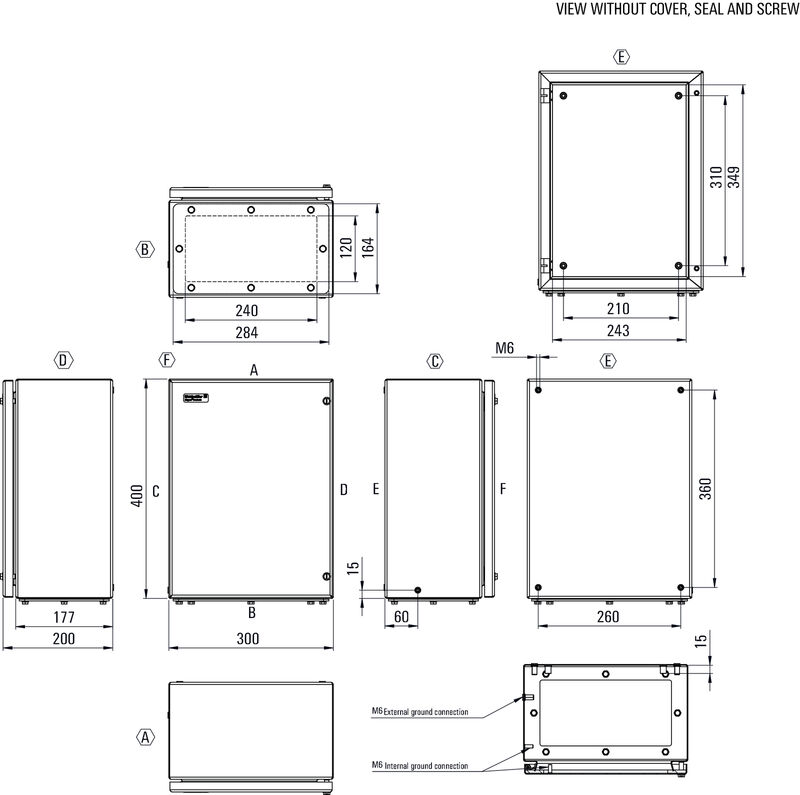

| 高度 | 400 mm |
| 高度 (英寸) | 15.748 inch |
| 宽度 | 300 mm |
| 宽度 (英寸) | 11.811 inch |
| 安装尺寸 - 高度 | 360 mm |
| 安装宽度 | 260 mm |
| 净重 | 7,892.009 g |
| 工作温度 | -55 °C...135 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| M12 | 180 |
| M16 | 87 |
| M20 | 58 |
| M25 | 36 |
| M32 | 21 |
| M40 | 11 |
| M50 | 8 |
| M63 | 3 |
| M75 | 3 |
| M12 | 180 |
| M16 | 87 |
| M20 | 58 |
| M25 | 36 |
| M32 | 21 |
| M40 | 11 |
| M50 | 8 |
| M63 | 3 |
| M75 | 3 |
| M12 | 95 |
| M16 | 50 |
| M20 | 30 |
| M25 | 18 |
| M32 | 9 |
| M40 | 7 |
| M50 | 3 |
| M63 | 2 |
| M75 | 2 |
| ATEX 证书号 | IBEXU21ATEX1017X |
| IECEX 证书号 | IECEXIBE21.0012X |
| 空接线盒认证编号 (ATEX) | IBExU 21ATEX 1016 U |
| 空接线盒认证编号 (IECEx) | IECEx IBE 21.0006U |
| 空接线盒认证编号(INMETRO) | LMP 21.0601U |
| 端子盒认证编号 (ATEX) | IBExU 21ATEX 1017 X |
| 端子盒认证编号 (IECEx) | IECEx IBE 21.0012 |
| 端子盒认证编号 (INMETRO) | LMP 21.0602X |
| 符合性声明编号 (DoC LVD) | DE PS265X 210819 001ISS01 |
| 符合性证明编号 (AoC) | DE PS265x 210819 000ISS01 |
| 验收条件 |
ATEX
IECEX INMETRO |
| AF 尺寸 | 10 mm |
| 固定 | 4.6 和 9 直立螺栓 M6 内螺纹 |
| 密封圈材料 | 硅树脂 (盖 + 法兰) |
| 应用领域 |
化工
防爆区域 石油和天然气工业 陆上 过程行业 建筑技术 机械结构 包装工业 |
| 开口宽度 | 243.6 mm |
| 开口高度 | 349.6 mm |
| 抗冲击力 |
7 J ATEX 版本
10 J 标准版本 |
| 接地螺栓 | 接线盒 C 侧 |
| 接线盒固定 | 背面有 4个或 6 个 M6 盲螺纹孔；可选择通过附加的安装支脚安装 |
| 最低操作温度 | -55 °C |
| 最大负荷 | 12 kg |
| 最高操作温度 | 135 °C |
| 材料 | 不锈钢 1.4404 (316 L) |
| 材料强度 | 1.5 mm |
| 标准 |
EN 60079-0
IEC 60079-0 EN 60079-7 IEC 60079-7 EN 60079-11 IEC 60079-11 EN 60079-31 IEC 60079-31 |
| 格兰板 | 底部 |
| 格兰板材料强度 | 3 mm |
| 法兰板 | 是 |
| 法兰板安装 | M6 外六角槽头螺钉 SW10 |
| 盒盖材料厚度 | 1.5 mm |
| 盖板 | 是 |
| 盖板螺丝数量 | 2 |
| 盖的开口角度 | 125 ° |
| 螺钉扭矩 | 2.5 Nm |
| 表面处理 | 拉丝 |
| 防护等级 | IP66 |
| 防护等级（UL） |
Type 1
Type 4 Type 4X |
| 顶盖附件 | M6 六角头开槽螺钉 SW10 + 铰链 |
| WDU 10 / ZDU 10 | 4x20 |
| WDU 16 / ZDU 16 | 4x17 |
| WDU 2.5 / ZDU 2.5 / IDU 2.5 | 4x41 |
| WDU 35 / ZDU 35 | 4x12 |
| WDU 4 / ZDU 4 | 4x34 |
| WDU 6 / ZDU 6 | 4x25 |
| 接地，接线盒，内部 | 在盒体和盒盖上焊有 M6 不锈钢接地螺栓 |
| WDU 10 / ZDU 10 | 3x30 |
| WDU 16 / ZDU 16 | 3x25 |
| WDU 2.5 / ZDU 2.5 / IDU 2.5 | 3x61 |
| WDU 35 / ZDU 35 | 3x18 |
| WDU 4 / ZDU 4 | 3x51 |
| WDU 6 / ZDU 6 | 3x38 |
| 产品信息 | All articles with M6 threaded rivet as standard; UL variants with M10 earth bolt on request |
| 认证/证书/一致性声明 |
[IBEXU21ATEX1017X](https://mdcop.weidmueller.com/mediadelivery/asset/900_244953)
[IBEXU21ATEX1016U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244954) [EU Declaration of Conformity - Klippon EBx Empty Enclosures LVD - DoC DE PS265X 210819 001ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244973) [UKCA Declaration of Conformity - Klippon EBx Empty Enclosures LVD - UKCA DE PS265X 220623 001ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319942) [IECExIBE21.0012](https://mdcop.weidmueller.com/mediadelivery/asset/900_244955) [IECExIBE21.0006U](https://mdcop.weidmueller.com/mediadelivery/asset/900_244956) [UKCA TÜV 22 UKEX 7098 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263774) [UKCA TÜV 22 UKEX 7097 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263775) [Attestation of Conformity - Klippon EBx Empty Enclosures - AoC DE PS265x 210819 000ISS01](https://mdcop.weidmueller.com/mediadelivery/asset/900_244960) [UKCA Attestation of Conformity - Klippon EBx Empty Enclosures - UKCA DE PS265X 220623 000ISS00](https://mdcop.weidmueller.com/mediadelivery/asset/900_319921) [CERTIFICADO LMP 21.0601U KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308045) [CERTIFICADO LMP 21.0602X KLIPPON EBx](https://mdcop.weidmueller.com/mediadelivery/asset/900_308046) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216593) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000071020) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| 认证 |       |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书编号 (cULusEX) | E223792 |
