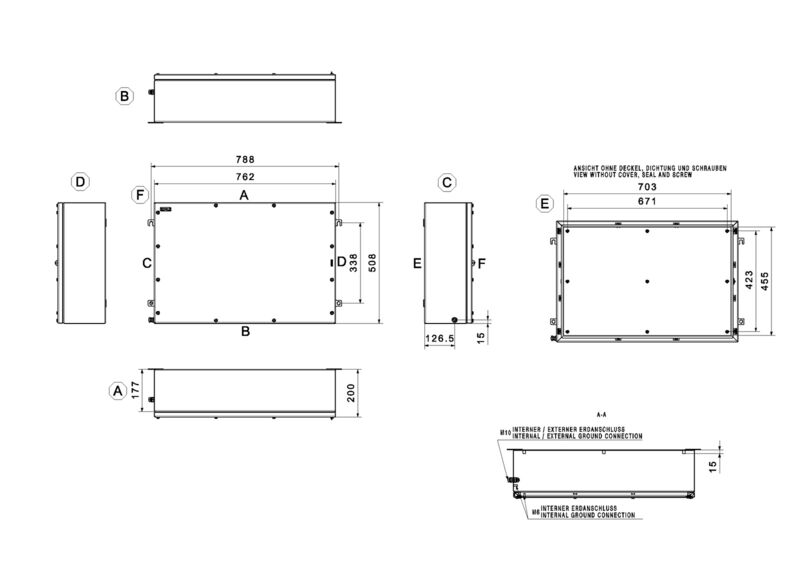

Méretrajz

KTB MH 507620 S4E0

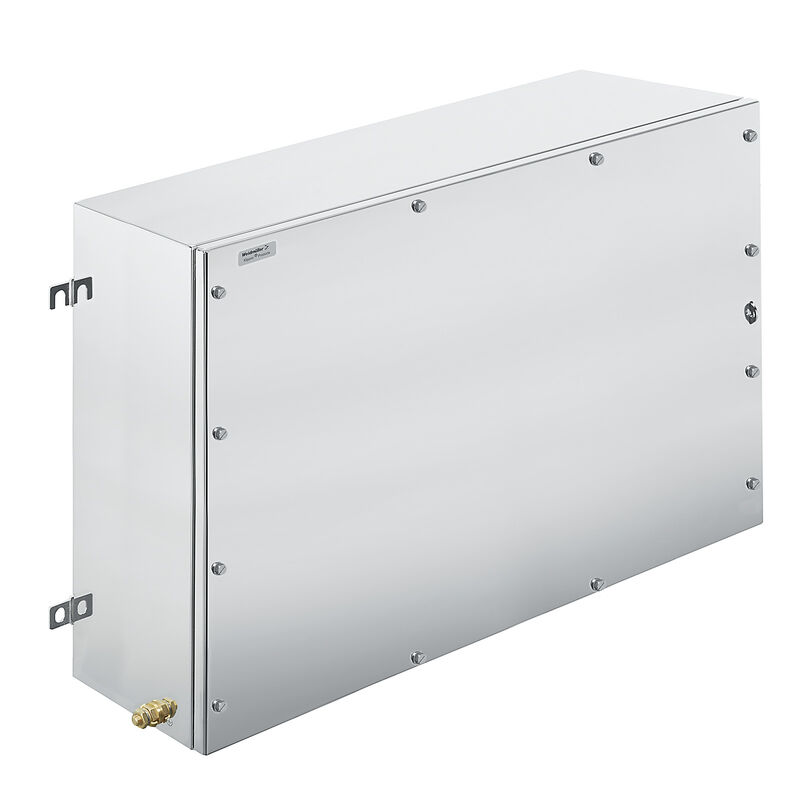

Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 500 mm, Šířka: 760 mm, Hloubka: 200 mm, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná

ID výrobku 2698080000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 14 Jednotlivé díly 1 Příbuzné výrobky 2
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Tömszelencék, bal Tömszelencék, jobb Tömszelencék, felső/alsó Tanúsítványszámok - tokozat Általános információ Svislá montáž Ház földelés Svislá montáž Klasifikace

Osvědčení

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/fb5c2c52-71c9-4176-aa20-8991b46a7be9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)

Všeobecné objednací údaje

Változat
Klippon TB MH (Terminal Box - Multi Hinge), Prázdný plášť, pouzdro z nerezové oceli, Výška: 500 mm, Šířka: 760 mm, Hloubka: 200 mm, Základní materiál: Nerezavějící ocel 1.4404 (316L), elektricky leštěno, Stříbrná
Rendelési szám
2698080000
Típus
KTB MH 507620 S4E0
GTIN (EAN)
4064675030294
Qty.
1 ks

Rozměry a hmotnosti

Mélység
200 mm
Hloubka (v palcích)
7,874 inch
Magasság
500 mm
Výška (v palcích)
19,685 inch
Szélesség
760 mm
Šířka (v palcích)
29,921 inch
Rögzítési méret - magasság
534 mm
Rögzítési méret - szélesség
508 mm
Nettó tömeg
19 380 g

Teploty

Üzemi hőmérséklet
-60 °C...135 °C
Poznámka: pokojová teplota (servis)
Limitováno na ochranu IP66 při použití v teplotách vyšších 105°C.

Shoda produktu s prostředím

RoHS megfelelőségi állapot
V souladu s výjimkou
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

Tömszelencék, bal

M12
70
M16
48
M20
32
M25
26
M32
14
M40
12
M50
5
M63
4
M75
3

Tömszelencék, jobb

M12
70
M16
48
M20
32
M25
26
M32
14
M40
12
M50
5
M63
4
M75
3

Tömszelencék, felső/alsó

M12
96
M16
64
M20
40
M25
34
M32
18
M40
14
M50
6
M63
6
M75
4

Tanúsítványszámok - tokozat

Approval conditions
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone
Megfelelőségi nyilatkozat száma (AoC)
DE PS261X 160309 001ISS06
Megfelelőségi nyilatkozat száma (DoC LVD)
DE PS261X 160412 001ISS03
Tanúsítvány száma (ATEX)
PTB11ATEX2019
Tanúsítvány száma (CCOE)
P461058_1
Tanúsítvány száma (IECEX)
IECEXPTB11.0071
Tanúsítvány száma (INMETRO)
IEX13.0006U
Tanúsítvány száma - üres ház (ATEX)
IBExU14ATEX1028 U
Tanúsítvány száma - üres ház (INMETRO)
LMP 21.0016U
Tanúsítvány száma - üres ház (NEPSI)
GYJ14.1308U
Tanúsítvány száma – üres ház (ECAS)
21-09-25241/E21-09-053807
Tanúsítvány száma, sorkapocsdoboz (ATEX)
IBExU14ATEX1050
Tanúsítvány száma, sorkapocsdoboz (IECEx)
IECEXIBE14.0013
Tanúsítvány száma, sorkapocsdoboz (INMETRO)
LMP 21.0017
Tanúsítvány száma, sorkapocsdoboz (KOSHA)
16-AV4BO-0245X
Tanúsítvány száma, sorkapocsdoboz (NEPSI)
GYJ14.1309
Číslo certifikátu, prázdný kryt (IECEx)
IECEx IBE 14.0004U

Általános információ

-60 °C
Access opening: height
449 mm
Access opening: width
709 mm
AF size
10 mm
Betriebstemperatur, max.
135 °C
Deckelbefestigung
4 zsanér és M6 hatlapú hornyos csavarok, SW10
Dimension of box
920x690x290
Fissaggio della custodia
4 ráhegesztett rögzítőláb 11 mm-es furatokkal (2 hornyos láb és 2 kereszt alakú láb)
Fixation de montage
4, 6 vagy 9 db M6 tőcsavar belső (anya) menet
Flange plate
Nem
Material básico
Nemesacél 1.4404 (316 L)
Material de la junta
Szilikon
Material thickness of cover
1,5 mm
Material thickness of enclosure
1,5 mm
Max. payload
155 kg
Normen
DIN EN 62208 - Üres ház normál
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
Nota: grado di protezione
105 °C feletti hőmérsékleten használva az IP-védettség IP66-ra korlátozódik.
Number of lid screws
12
Oberfläche
Elektropolírozott
obszary zastosowania
Robbanásveszélyes zóna
Folyamatirányítás
Olaj- és gázipar
Vegyipar
Tengeri
Szárazföldi
Opening angle lid
130 °
Overall dimensions
508x794x215
Par de apriete para tornillos de la tapa
2,5 Nm
pozycja sworznia PE
Ház, C oldal
Protection degree
IP66
IP67
Schlagfestigkeit
7 J ATEX version
10 J version standard
보호 등급 (UL)
Type 3
Type 4X
Type 12

Svislá montáž

WDU 10 / ZDU 10
3x67
WDU 16 / ZDU 16
2x56
WDU 2,5 / ZDU 2,5 / IDU 2,5
4x132
WDU 35 / ZDU 35
2x42
WDU 4 / ZDU 4
4x111
WDU 6 / ZDU 6
3x83

Ház földelés

Földelés, ház, belső
Ráhegesztett M6 rozsdamentes acél földelőcsap a ház alsó felében és a fedélben.

Svislá montáž

WDU 10 / ZDU 10
5x42
WDU 16 / ZDU 16
4x35
WDU 2,5 / ZDU 2,5 / IDU 2,5
7x82
WDU 35 / ZDU 35
3x26
WDU 4 / ZDU 4
6x69
WDU 6 / ZDU 6
5x52

Klasifikace

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
