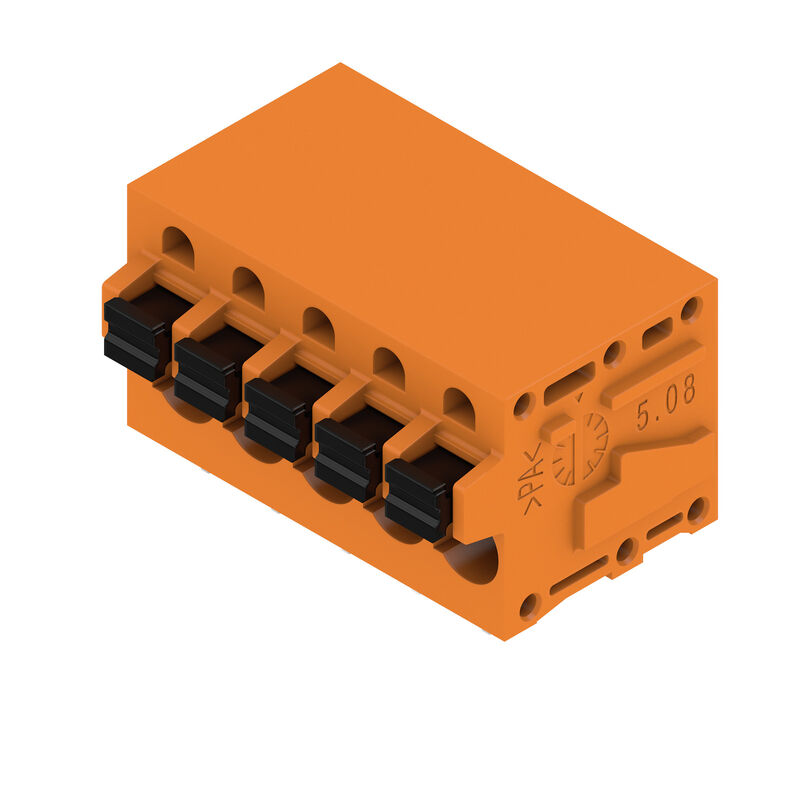

PCB端子LMF 5.08/05/90 3.5SN OR BX
产品图片

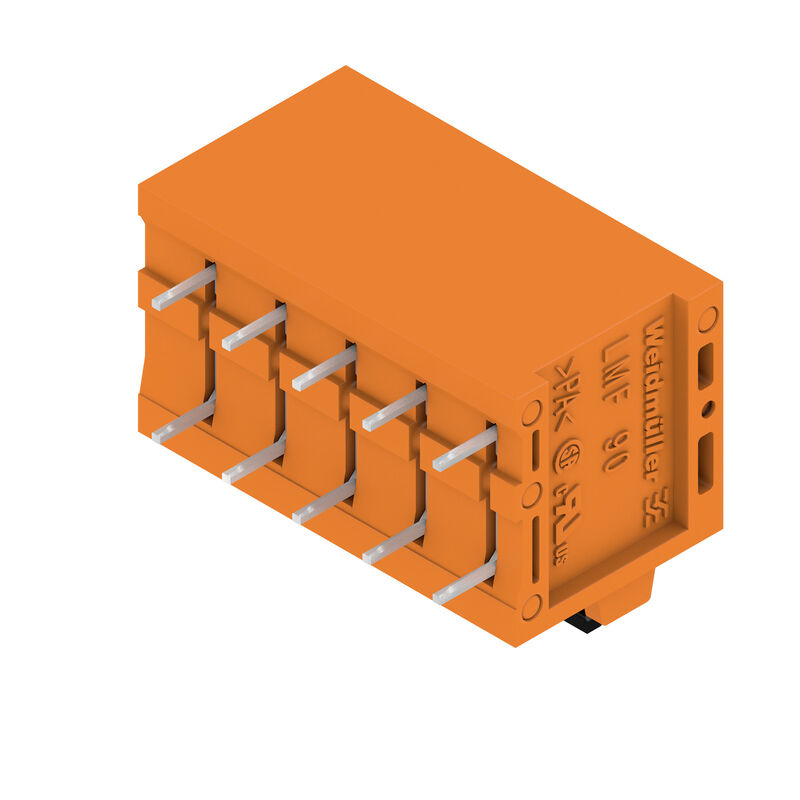

PCB端子LMF 5.08/05/90 3.5SN OR BX
产品图片
PCB端子LMF 5.08/05/90 3.5SN OR BX
Dimensional drawing
PCB端子LMF 5.08/05/90 3.5SN OR BX
Graph
PCB端子LMF 5.08/05/90 3.5SN OR BX
Graph
PCB端子LMF 5.08/05/90 3.5SN OR BX
产品优势
Optional conductor outlet direction
Stable mechanical design
PCB端子LMF 5.08/05/90 3.5SN OR BX
产品优势
High reliability of the current capacity
PCB端子LMF 5.08/05/90 3.5SN OR BX
产品优势
Direct conductor entry
Cross section up to 2.5 mm²
PCB端子LMF 5.08/05/90 3.5SN OR BX
产品优势
Maintenance through test point

PCB端子LMF 5.08/05/90 3.5SN OR BX

Клемма печатной платы, 5.08 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 2.5 mm², Ящик

№ продукта 1330740000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 34
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 5.08 mm, Количество полюсов: 5, 90°, Длина штифта для припайки (l): 3.5 mm, луженые, оранжевый, PUSH IN с исполнительным устройством, Диапазон зажима, макс. : 2.5 mm², Ящик
Заказ №
1330740000
Тип
LMF 5.08/05/90 3.5SN OR BX
GTIN (EAN)
4050118134469
Кол.
55 Штука
Продуктное отношение
IEC: 400 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
19,2 mm
Глубина (дюймов)
0,756 inch
Высота
18,3 mm
Высота (в дюймах)
0,72 inch
Высота, мин.
14,8 mm
Ширина
28,02 mm
Ширина (в дюймах)
1,103 inch
Масса нетто
7,904 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

제품군
OMNIMATE Signal — серия LMF
와이어 결선 방식
PUSH IN с исполнительным устройством
PCB에 장착
Соединение THT под пайку
도체 아웃렛 방향
90°
피치(mm)(P)
5,08 mm
피치(인치)(P)
0,2 "
Liczba biegunów
5
Количество полюсных рядов
1
z możliwością połączenia szeregowego przez klienta
Нет
Количество рядов
1
층당 최대 인접 폴
24
솔더 핀 길이(l)
3,5 mm
Wymiary kołka lutowniczego
d = 0,8 mm
0,6 × 0,8 мм
Průměr otvoru pájecího očka (D)
1,1 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
2
Лезвие отвертки
0,6 x 3,5
Лезвие отвертки стандартное
DIN 5264
Длина зачистки изоляции
10 mm
L1 в мм
20,32 mm
L1 в дюймах
0,8 "
Защита от прикосновения согласно DIN VDE 0470
IP 20
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Вид защиты
IP20

Данные о материалах

Изоляционный материал
Wemid (PA)
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Покрытие
4-6 мкм SN
Тип лужения
матовый
Структура слоев соединения под пайку
4...6 undefined Sn матовый
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
120 °C
Температурный диапазон монтажа, мин.
-25 °C
Температурный диапазон монтажа, макс.
120 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,12 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,25 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,25 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,25 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025870000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004050000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025860000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0542500000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019100000
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282800000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0186500000
    • Длина снятия изоляции:
      • номин.:
        12 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0635100000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        10 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004080000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
24 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
24 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 120 A

Номинальные характеристики по CSA

Institut (CSA)
CSA
Certificate No. (CSA)
200039-1815154
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
Rated current (Use group B / CSA)
20 A
Intensidad nominal (Use Group D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 24
와이어 단면적, AWG, 최대
AWG 12
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Instytut (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
20 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 24
Průřez vodiče, AWG, max.
AWG 12
Riferimento ai valori di omologazione
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

패키징
Ящик
VPE 길이
350 mm
VPE width
139 mm
VPE 높이
33 mm

Типовые испытания

테스트: 표시 내구성
  • Стандарт:
    IEC 61984, раздел 6.2 и 7.3.2/10.11
  • Испытание:
    отметка о происхождении, обозначение типа, тип материала, сертификация и маркировка UL, сертификация и маркировка CSA, прочность, шаг, дата, часы
  • Оценивание:
    доступно
테스트: 클램프 사용 가능한 단면
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      одножильный 0,12 мм²
    • Тип провода и его поперечное сечение:
      гибкий 0,12 мм²
    • Тип провода и его поперечное сечение:
      цельный 2,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 2,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
    • Тип провода и его поперечное сечение:
      AWG 14/1
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG26/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    0,7 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
  • Оценивание:
    пройдено
  • Требование:
    0,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено
풀아웃 테스트
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥15 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      многожильный 0,25 мм²
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥50 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U2.5
    • Тип провода и его поперечное сечение:
      H07V-K2.5
    • Тип провода и его поперечное сечение:
      AWG 14/1
  • Оценивание:
    пройдено
  • Требование:
    ≥60 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 12/19
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
