LMFS 7.50/12/180 3.5SN OR BX
LMFS 7.50/12/180 3.5SN OR BX

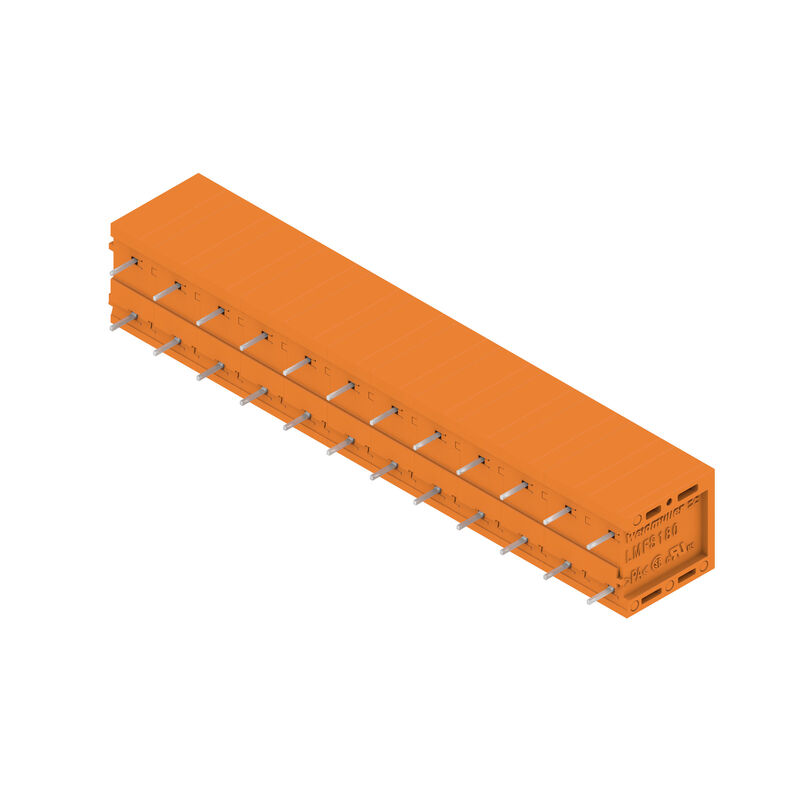

Product image
LMFS 7.50/12/180 3.5SN OR BX
Dimensional drawing
LMFS 7.50/12/180 3.5SN OR BX
Visszaszabályozási görbe
LMFS 7.50/12/180 3.5SN OR BX
Visszaszabályozási görbe
LMFS 7.50/12/180 3.5SN OR BX
A termék előnyei
  • Nagy biztonságú áramkapacitás
LMFS 7.50/12/180 3.5SN OR BX
A termék előnyei
  • Közvetlen huzalbevezetés
  • Keresztmetszet 2,5 mm²-ig
LMFS 7.50/12/180 3.5SN OR BX
A termék előnyei
  • Karbantartás vizsgálópontokkal

LMFS 7.50/12/180 3.5SN OR BX

Nyomtatott áramköri panel csatlakozók, 7.50 mm, Pólusszám: 12, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN, Doboz

Cikkszám 2774860000
Adatlap letöltése Engineering Support Product Downloads
Tartozékok 1 Kapcsolódó termékek 11
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Vodiče vhodné k připojení Névleges adatok IEC szerint Nenndaten nach CSA UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

ROHS
Megfelel

Általános rendelési adatok

Version
Nyomtatott áramköri panel csatlakozók, 7.50 mm, Pólusszám: 12, 180°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, PUSH IN, Doboz
Order No.
2774860000
Type
LMFS 7.50/12/180 3.5SN OR BX
GTIN (EAN)
4064675039563
Qty.
15 items
제품 데이터
IEC: 1000 V / 24 A / 0.5 - 2.5 mm²
UL: 300 V / 20 A / AWG 24 - AWG 12
Packaging
Box

Méretek és tömegek

Depth
14,8 mm
Mélység (coll)
0,583 inch
Height
18,7 mm
Magasság (coll)
0,736 inch
Width
90,2 mm
Breite (inch)
3,551 inch
Nettó tömeg
19,997 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerparaméterek

Rodzina produktów
OMNIMATE Signal - sorozat LMF
Метод проводного соединения
PUSH IN
Монтаж на печатной плате
THT-Lötanschluss
Направление вывода кабеля
180°
Шаг в мм (P)
7,5 mm
Шаг в дюймах (P)
0,295 "
Liczba biegunów
12
Érintkezősorok száma
2
Sorok száma
1
솔더 핀 길이(l)
3,5 mm
Размеры выводов под пайку
0,6 x 0,8 mm
Csupaszolási hossz
10 mm
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos

Anyagjellemzők

Szigetelőanyag
Wemid (PA)
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Bevonat
4-6 μm SN
Forrasztott csatlakozás rétegszerkezete
4...8 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C

Vodiče vhodné k připojení

Vezeték csatlakozási keresztmetszet AWG, min.
AWG 24
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,5 mm²
Tömör, max. H05(07) V-U
2,5 mm²
Flexibilis, min. H05(07) V-K
0,25 mm²
Flexibilis, max. H05(07) V-K
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
2,5 mm²
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
IEC 60947-7-4
Névleges áram, min. pólusszám (Tu=20 °C)
24 A
Névleges áram, maximális pólusszám (Tu=20 °C)
20 A
Névleges áram, min. pólusszám (Tu=40°C)
23 A
Névleges áram, maximális pólusszám (Tu=40°C)
18 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
600 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
6 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Nenndaten nach CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Rated current (Use group D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 12

UL 1059 névleges adatok

Tensione nominale (Gruppo B / UL 1059)
300 V
Névleges feszültség (D felhasználási csoport / UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
20 A
Névleges áram (D felhasználási csoport/ UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 12

Csomagolás

opakowanie
Doboz
Длина VPE
338 mm
VPE с
130 mm
Wysokość VPE
27 mm

Típusvizsgálatok

Испытание: Прочность маркировки
  • Standard:
    IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz
  • Teszt:
    eredetjelölés, típusazonosítás, UL tanúsítvány, CSA tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Испытание: Зажимное поперечное сечение
  • Norm:
    IEC 60947-7-4 Abschnitt 7.1.2 and 9.3.2 / 01.19
  • Leitertyp:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
    • Type of conductor and conductor cross-section:
      AWG 12/7
    • Type of conductor and conductor cross-section:
      AWG 24/11
  • Evaluation:
    passed
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/11
  • Evaluation:
    passed
  • Requirement:
    0.7 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
  • Evaluation:
    passed
  • Requirement:
    0,9 kg
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/7
Pull-out test
  • Standard:
    IEC 60999-1 section 9.5 / 11.99
  • Requirement:
    ≥10 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 0.2 mm²
    • Type of conductor and conductor cross-section:
      stranded 0.2 mm²
    • Type of conductor and conductor cross-section:
      AWG 24/11
  • Evaluation:
    passed
  • Requirement:
    ≥50 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      solid 2.5 mm²
  • Evaluation:
    passed
  • Requirement:
    ≥ 60 N
  • Conductor type:
    • Type of conductor and conductor cross-section:
      AWG 12/7

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A tesztpont csak potenciálelvételi pontként használható.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
