LMZF 5/10/135 3.5OR

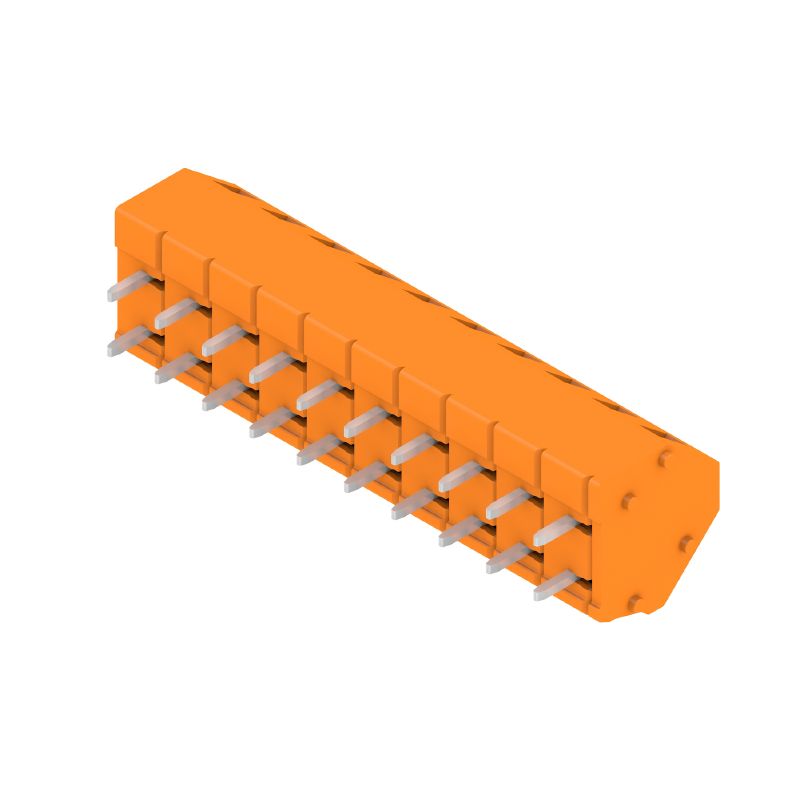

Product image
LMZF 5/10/135 3.5OR
Product image
LMZF 5/10/135 3.5OR
Dimensional drawing
LMZF 5/10/135 3.5OR
Graph

LMZF 5/10/135 3.5OR

Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 10, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz

Cikkszám 1914070000
Adatlap letöltése Engineering Support Product Downloads
Kapcsolódó termékek 52
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
Nyomtatott áramköri panel csatlakozók, 5.00 mm, Pólusszám: 10, 135°, Forrasztótüske hossza (l): 3.5 mm, ónozott, narancssárga, Húzórugós csatlakozás, Rögzítési tartomány, névleges csatlakozás, max.: 2.5 mm², Doboz
Rendelési szám
1914070000
Típus
LMZF 5/10/135 3.5OR
GTIN (EAN)
4032248544639
Qty.
100  Darab
Termékadatok
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Csomagolás
Doboz

Méretek és tömegek

Mélység
14,5  mm
Mélység (coll)
0,571  inch
Magasság
16,4  mm
Magasság (coll)
0,646  inch
Legalacsonyabb változat magassága
12,9  mm
Szélesség
52,5  mm
Szélesség (coll)
2,067  inch
Nettó tömeg
13,24  g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerparaméterek

Termékcsalád
OMNIMATE Signal - sorozat LMZF
Vezetékcsatlakozás-technika
Húzórugós csatlakozás
Felszerelés NYÁK-ra
THT-forrasztott csatlakozás
Vezeték kimeneti irány
135°
Raszter mm-ben (P)
5  mm
Raszter inch-ben (P)
0,197  "
Pólusszám
10
Érintkezősorok száma
1
Az ügyfél szereli fel
Nem
Sorok száma
1
Egy sorban található szomszédos pólusok max. száma
48
Forrasztótüske hossza (l)
3,5  mm
Forrasztótüske méretei
0,8 x 0,8 mm
Forrasztószem lyukátmérő (D)
1,3  mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Csavarhúzó éle
0,4 x 2,5
Csavarhúzó éle, standard
DIN 5264-A
Csupaszolási hossz
6  mm
L1, mm
45  mm
L1, inch
1,772  "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20

Anyagjellemzők

Szigetelőanyag
Wemid (PA)
Szín
narancssárga
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Rézötvözet
Érintkező felület
ónozott
Bevonat
4-10 μm SN
Ónozás típusa
matt
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn / 5...8 µm
Tárolási hőmérséklet, min.
-40  °C
Tárolási hőmérséklet, max.
70  °C
Üzemi hőmérséklet, min.
-50  °C
Üzemi hőmérséklet, max.
120  °C
Hőmérsékleti tartomány, telepítés, min.
-25  °C
Hőmérsékleti tartomány, telepítés, max.
120  °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13  mm²
Rögzítési tartomány, névleges csatlakozás, max.
2,5  mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,13  mm²
Tömör, max. H05(07) V-U
2,5  mm²
Flexibilis, min. H05(07) V-K
0,13  mm²
Flexibilis, max. H05(07) V-K
2,5  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25  mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1,5  mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25  mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5  mm²
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025740000
    • Csupaszolási hossz:
      • névleges:
        5 mm
    • Ajánlott érvéghüvely:
      9018910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      9025750000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
24  A
Névleges áram, maximális pólusszám (Tu=20 °C)
24  A
Névleges áram, min. pólusszám (Tu=40°C)
24  A
Névleges áram, maximális pólusszám (Tu=40°C)
24  A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
630  V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320  V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250  V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4  kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4  kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4  kV

CSA névleges adatok

Intézet (CSA)
CSA
Tanúsítvány száma (CSA)
200039-1815154
Névleges feszültség (B felhasználási csoport / CSA)
300  V
Névleges feszültség (D felhasználási csoport / CSA)
300  V
Névleges áram (B felhasználási csoport / CSA)
10  A
Névleges áram (D felhasználási csoport / CSA)
10  A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300  V
Névleges feszültség (D felhasználási csoport / UL 1059)
300  V
Névleges áram (B felhasználási csoport/ UL 1059)
15  A
Névleges áram (D felhasználási csoport/ UL 1059)
10  A
Vezeték keresztmetszet, AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 14
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
283  mm
VPE szélesség
154  mm
VPE magasság
108  mm

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9,1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
