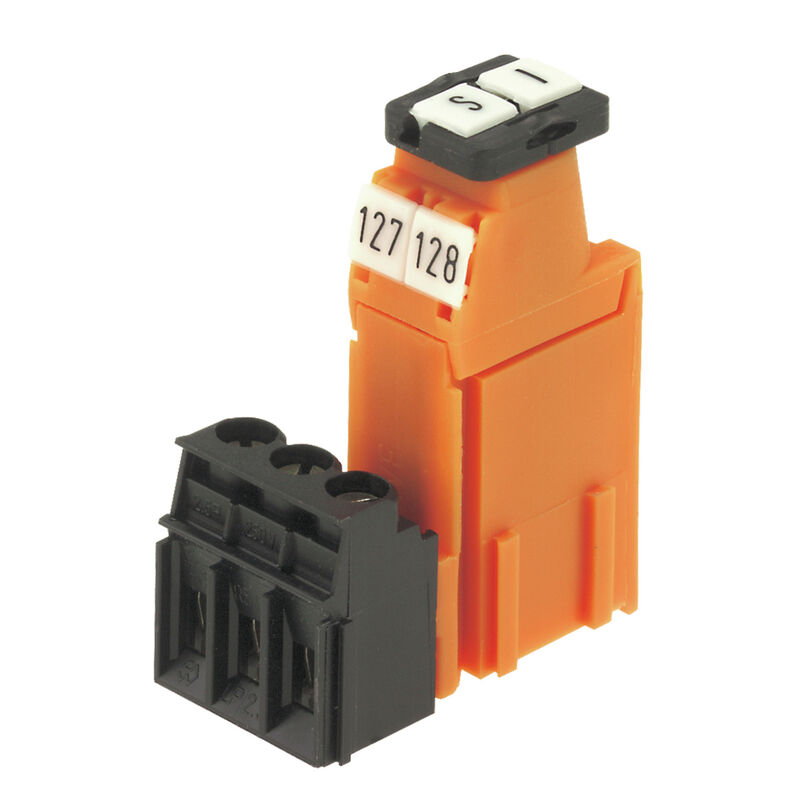

PCB端子LPA SI STI3.2 OR

PCB 接线端子, 附件, 熔丝盒, 橙色, 回路数: 1

商品编号 1495060000

特性

通用订货数据

版本	PCB 接线端子, 附件, 熔丝盒, 橙色, 回路数: 1
订货号	1495060000
类型	LPA SI STI3.2 OR
GTIN (EAN)	4008190095536
数量	50 PC
产品数据	IEC: 500 V / 6.3 A UL:
包装	盒装

尺寸和重量

净重

5.68 g

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

安装在印刷线路板上	THT 焊接联接
间距 P（单位：mm）	5.08 mm
间距 P（单位：inch）	0.2 "
回路数	1
插针排数	1
由客户装配	是
层数	1
每排最大邻近回路数	12
焊脚长度 (l)	3.2 mm
焊接孔直径 (D)	1.3 mm
焊接孔直径公差 (D)	+ 0.1 mm
每回路的焊脚数目	2
L1（inch）	0.4 "
防触电保护（按照DIN VDE 0470）	IP 20
防护等级	IP20
通道电阻	2.60 mΩ

绝缘材料	PA
颜色编码	橙色
比色表 (相似)	RAL 2000
绝缘材料组	I
相比漏电起痕指数（CTI）	≥ 600
阻燃等级符合 UL 94	V-2
触点材料	铜合金
插针镀层	镀锡
最低存放温度.	-40 °C
最高存放温度	70 °C
最低操作温度	-50 °C
最高操作温度	100 °C
最小安装温度	-25 °C
最大安装温度范围	100 °C

参考文本	根据产品和额定电压选择管状端头的长度。塑料套环的外径不应大于节距 (P)

额定数据符合 IEC 标准

依据标准进行测试	IEC 60664-1 IEC 61984
额定电流，最小回路数 (Tu = 20°C)	6.3 A
额定电压值（过电压等级II/污染等级2）	500 V
额定电压值（过电压等级III/污染等级2）	250 V
额定电压值（过电压等级III/污染等级3）	250 V

额定数据符合 CSA 标准

机构	CSA
CSA 认证号	12400-266
额定电压 (使用组 D / CSA)	300 V
额定电流 (使用组 D / CSA)	10 A
参见认证参数	规格为最大值，详情参见认证证书。

额定数据符合 UL 1059 标准

机构	UR
UR 证书号	E60693
额定电压 (使用组 D / UL 1059)	300 V
额定电流 (使用组 D / UL 1059)	10 A
参见认证参数	规格为最大值，详情参见认证证书。

包装	盒装
VPE 长度	222 mm
VPE 宽度	67 mm
VPE 高度	47 mm

重要注意事项

IPC 标准的符合性	符合性：该产品根据国际认可的标准进行开发、生产和交付，符合数据页中确保的特性，装饰性特性满足 IPC-A-610 “等级 2”。其他针对产品的权利主张可以应要求进行评估。
备注	• 产品在平均温度 50 °C 和最大湿度 70% 的条件下长期储存 36 个月
