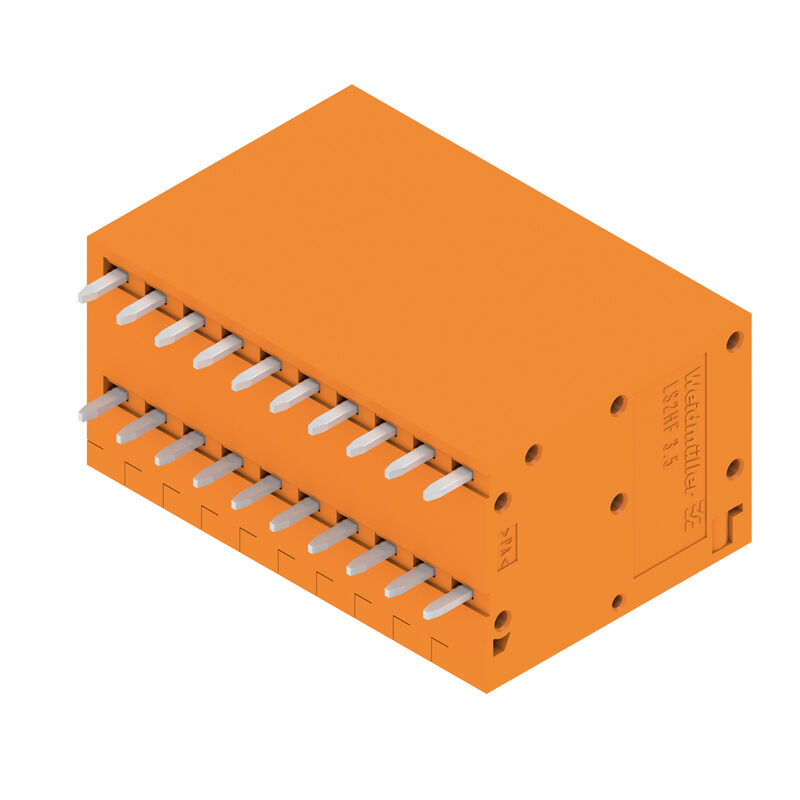

Zacisk płytki drukowanej, 3.50 mm, Liczba biegunów: 20, 90°, Długość kołka lutowniczego (l): 3.5 mm, pomarańczowy, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia

Nr. produktu 2001020000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 1 Produkty pokrewne 23
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Testy typu Ważna informacja Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Ogólne dane zamówieniowe

Wersja
Zacisk płytki drukowanej, 3.50 mm, Liczba biegunów: 20, 90°, Długość kołka lutowniczego (l): 3.5 mm, pomarańczowy, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², skrzynia
Nr zam.
2001020000
Typ
LS2HF 3.50/20/90 3.5SN OR BX
GTIN (EAN)
4050118383027
Ilość
50 szt.
parametry produktu
IEC: 400 V / 17.5 A / 0.2 - 1.5 mm²
UL: 150 V / 12.5 A / AWG 26 - AWG 16
opakowanie
skrzynia

Wymiary i masa

Depth
18 mm
Głębokość (cale)
0.709 inch
Wysokość
27.7 mm
Wysokość (cale)
1.091 inch
Najmniejsza wysokość montażu
24.2 mm
Szerokość
40 mm
Szerokość (cale)
1.575 inch
Masa netto
18.63 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Product family
OMNIMATE Signal - seria LS
Wire connection method
PUSH IN z aktuatorem
Mounting onto the PCB
Połączenie lutowane THR
Направление вывода кабеля
90°
Pitch in mm (P)
3.5 mm
Pitch in inches (P)
0.138 "
Number of poles
20
liczba rzędów z biegunami
2
Fitted by customer
Nie
Liczba rzędów
2
Longitud del terminal de soldadura (l)
3.5 mm
Допуск на длину выводов под пайку
-0,1 / 0 mm
Размеры выводов под пайку
1,0 x 0,6 mm
Wymiary kołka lutowniczego = d tolerancja
0 / -0,05 mm
Diamètre du trou d'implantation (D)
1.3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
1
końcówka wkrętaka
0,4 x 2,5
Długość odizolowania
8 mm
L1 in mm
31.5 mm
L1 w calach
1.24 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20

Dane materiałowe

Materiał izolacyjny
PA 66/6
Barwny
pomarańczowy
kolor elementów uruchamiających
czarny
Tabela kolorów (podobny)
RAL 2000
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Klasa palności wg UL 94
V-0
Materiał styków
stop miedzi
Struktura warstwowa przyłącza lutowanego
4...7 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Przewody pasujące do złącza

Zakres zaciskania, min.
0.2 mm²
Zakres zaciskania, maks.
1.5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0.2 mm²
jednodrutowe, maks. H05(07) V-U
1.5 mm²
cienkodrutowe, min. H05(07) V-K
0.2 mm²
cienkodrutowe, maks. H05(07) V-K
1.5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0.2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
0.75 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0.2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1.5 mm²
Zaciskany przewód
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025760000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9025770000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      0690700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        10 mm
    • Zalecana tulejka kablowa:
      9021040000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1.5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        7 mm
    • Zalecana tulejka kablowa:
      0372700000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60947-7-4
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
17.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
9 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
17.5 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
8 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
200 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
160 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2.5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2.5 kV

Dane znamionowe wg CSA

Rated voltage (Use group B / CSA)
150 V
Rated voltage (Use group D / CSA)
150 V
Rated current (Use group B / CSA)
12.5 A
Rated current (Use group D / CSA)
12.5 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 16

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
150 V
Номинальное напряжение (группа использования D/UL 1059)
150 V
Номинальный ток (группа использования B/UL 1059)
12.5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
12.5 A
przekrój przyłącza przewodu AWG, min.
AWG 26
Vezeték keresztmetszet, AWG, max.
AWG 16
Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Упаковка
skrzynia
Длина VPE
260 mm
VPE с
209 mm
Высота VPE
28 mm

Testy typu

Test: Durability of markings
  • Standard:
    IEC 60947-7-4 rozdział 7.1.4 / 08.13
  • Test:
    znacznik początku, identyfikacja typu, raster, znacznik daty
  • Ocena:
    dostępny
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99, IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    0,2 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,3 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    0,4 kg
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
  • Ocena:
    sprawdzony
Испытание на выдергивание
  • Standard:
    IEC 60999-1 rozdział 9.4 / 11.99, IEC 60999-1 rozdział 9.5 / 11.99
  • Wymaganie:
    ≥10 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 0,2 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥20 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 0,5 mm²
  • Ocena:
    sprawdzony
  • Wymaganie:
    ≥40 N
  • Typ przewodnika:
    • Typ przewodnika oraz przekrój przewodnika:
      bez izolacji 1,5 mm²
    • Typ przewodnika oraz przekrój przewodnika:
      pełny 1,5 mm²
  • Ocena:
    sprawdzony

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Uwagi
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Kształt zaciskowy „A” to tulejek kablowych z zalecaną zaciskarką PZ 6/5.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •
