MK 3/4
Zdjęcie produktu

MK 3/4

Jedno- oraz wielobiegunowe listwy zaciskowe, złącze śrubowe, Jasnożółty, 2.5 mm², 24 A, 400 V, liczba przyłączeń: 8, liczba poziomów: 1

Nr. produktu 0274020000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 32
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane tworzywa parametry systemu dalsze dane techniczne Przewody zaciskane (kolejne przyłącze) przewody zaciskane (złącze wymiarowane) dane znamionowe wg CSA wymiary Informacje ogólne dane znamionowe dane znamionowe wg UL zdjęcia produktów Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319262/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693
Nr certyfikatu (cURusEX)
E184763

Ogólne dane zamówieniowe

Wersja
Jedno- oraz wielobiegunowe listwy zaciskowe, złącze śrubowe, Jasnożółty, 2.5 mm², 24 A, 400 V, liczba przyłączeń: 8, liczba poziomów: 1
Nr zam.
0274020000
Typ
MK 3/4
GTIN (EAN)
4008190020712
Ilość
50  szt.

Wymiary i masa

Głębokość
16,1  mm
Głębokość (cale)
0,634  inch
Wysokość
15  mm
Wysokość (cale)
0,591  inch
Szerokość
35,75  mm
Szerokość (cale)
1,407  inch
Masa netto
14,1  g

Temperatury

Temperatura magazynowania
-25 °C...55 °C
Temperatura otoczenia
-5 °C…40 °C
długotrwała temperatura użytkowa, min.
-60  °C
długotrwała temperatura użytkowa, maks.
130  °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
No SVHC above 0.1 wt%

dane tworzywa

tworzywo
KrG
Barwny
Jasnożółty
Klasa palności wg UL 94
5VA

parametry systemu

Wykonanie
do szyn nośnych
niezbędna płyta zamykająca
Nie
Liczba potencjałów
1
liczba poziomów
1
Szyna
Płytka montażowa

dalsze dane techniczne

rodzaj montażu
montaż bezpośredni
wersja przetestowana pod kątem eksplozji
Nie
Wskazówka montażowa
montaż bezpośredni

Przewody zaciskane (kolejne przyłącze)

Rodzaj przyłącza, kolejne przyłącze
złącze śrubowe

przewody zaciskane (złącze wymiarowane)

Długość odizolowania
5  mm
kierunek podłączenia
z boku
liczba przyłączeń
8
Maks. przekrój przyłącza, przewód wielodrutowy, maks.
2,5  mm²
Maks. przekrój przyłącza, przewód wielodrutowy, min.
1,5  mm²
Moment obrotowy dociągający, maks.
0,45  Nm
Moment obrotowy dociągający, min.
0,4  Nm
przekrój przyłącza przewodu AWG, min.
AWG 22
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks.
1,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min.
0,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks.
1,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min.
0,5  mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5  mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5  mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
4  mm²
Przekrój przyłącza przewodów, przewód jednodrutowy, min.
0,5  mm²
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Rodzaj przyłącza
złącze śrubowe
Rodzaj przyłącza 2
złącze śrubowe
sprawdzian trzpieniowy wg 60 947-1
A2
stopień momentu obrotowego z wkrętakiem elektrycznym Typ DMS
1
Wielkość ostrza
0,6 x 3,5 mm
Zakres zaciskania, maks.
4  mm²
Zakres zaciskania, min.
0,33  mm²
śruba dociskowa
M 2,5

dane znamionowe wg CSA

Maks. przekrój przewodu (CSA)
12 AWG
Min. przekrój przewodu (CSA)
22 AWG
Napięcie rozm. C (CSA)
300 V
Nr certyfikatu (CSA)
12400-149
Prąd Gr C (CSA)
25 A

wymiary

Wymiar mocowania
18,5  mm

Informacje ogólne

Liczba biegunów
4
Normy
IEC 60947-7-1
przekrój przyłącza przewodu AWG, min.
AWG 22
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Szyna
Płytka montażowa
Wskazówka montażowa
montaż bezpośredni

dane znamionowe

Przekrój pomiarowy
2,5  mm²
Napięcie znamionowe
400  V
Znamionowe napięcie stałe
400  V
Prąd znamionowy
24  A
Prąd przy maksymalnym oprzewodowaniu
24  A
Normy
IEC 60947-7-1
Rezystancja objętościowa wg IEC 60947-7-x
1,33  mΩ
Znamionowe napięcie udarowe
6 kV
Moc stratna zgodnie z wymaganiami IEC 60947-7-x
0,77  W
Stopień zanieczyszczenia
3

dane znamionowe wg UL

Napięcie rozm. B (UR)
300 V
Napięcie rozm. D (UR)
600 V
Nr certyfikatu (UR)
E60693
Prąd Gr B (UR)
20 A
Prąd Gr D (UR)
5 A
Wielkość przewodu Factory wiring max (UR)
12 AWG
Wielkość przewodu Factory wiring min (UR)
22 AWG
Wielkość przewodu Field wiring max (UR)
12 AWG
Wielkość przewodu Field wiring min (UR)
22 AWG

zdjęcia produktów

Nagłówek obrazu-02

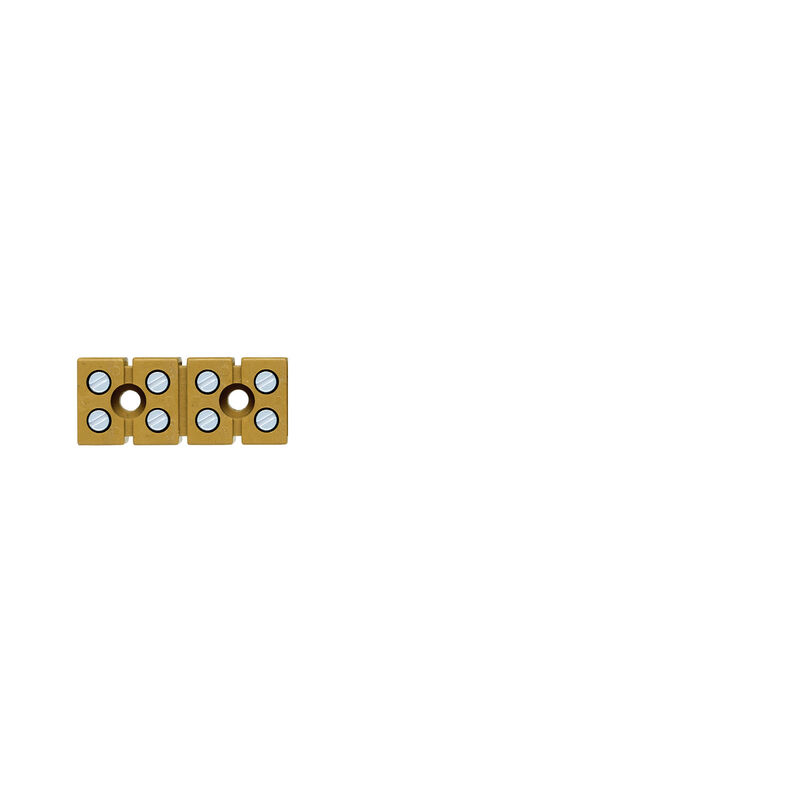

Zdjęcie produktu
Podpis obrazu-02
Podobny do przedstawionego na ilustracji
