MPS 5/09 S F5 TN B B

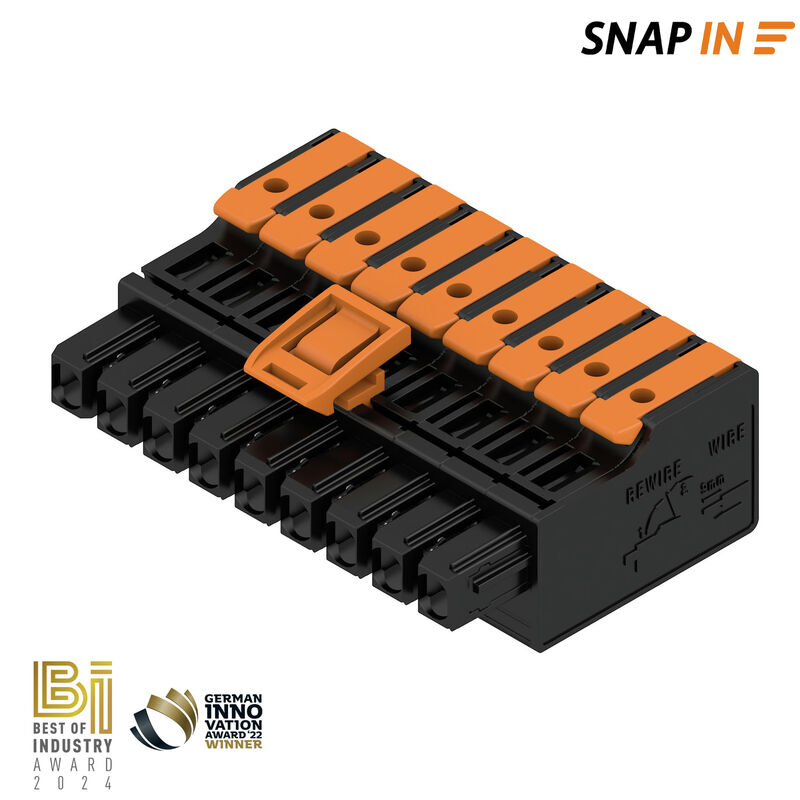

Изображение изделия
MPS 5/09 S F5 TN B B

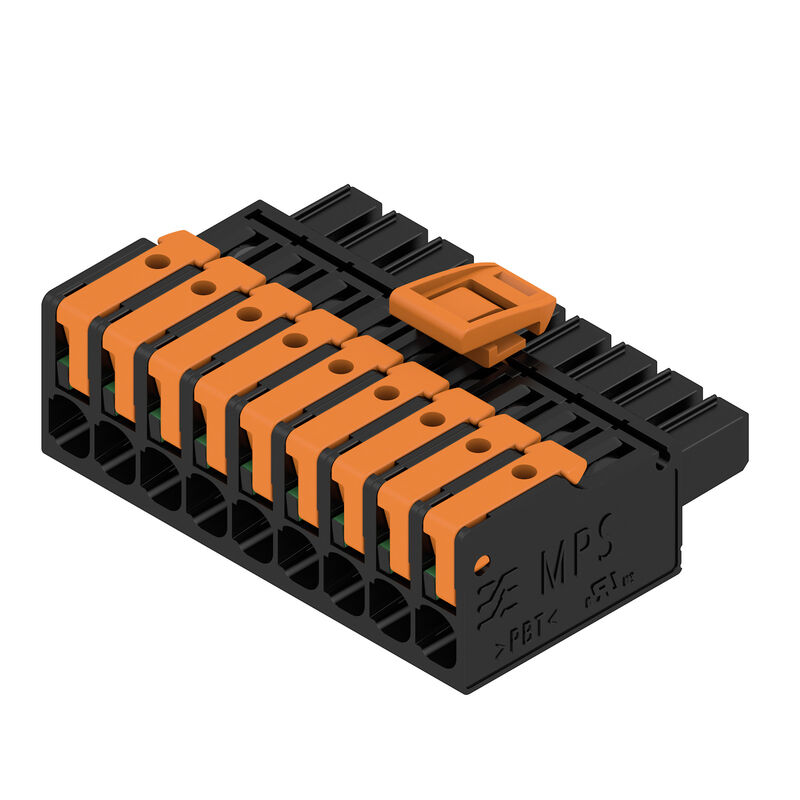

Изображение изделия
MPS 5/09 S F5 TN B B
Dimensional drawing
MPS 5/09 S F5 TN B B
Кривая ухудшения параметров
MPS 5/09 S F5 TN B B
Преимущество изделия
Fastest connection technology SNAP IN
MPS 5/09 S F5 TN B B
Преимущество изделия
Acoustic and visual feedback
MPS 5/09 S F5 TN B B
Преимущество изделия
MPS 5/09 S F5 TN B B
Преимущество изделия
Easy one-handed use of top-fixation

MPS 5/09 S F5 TN B B

Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 5.00 mm, Количество полюсов: 9, 180°, Ящик

Nr. produktu 2741740000
Pobierz kartę katalogową Инженерная поддержка Загрузка продуктов
Сопрягаемые детали 3 Связанные продукты 11
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по UL 1059 Важное примечание Классификации

Сертификаты

Сертификаты
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Штекерный соединитель печатной платы, Гнездовой разъем, Шаг в мм (P): 5.00 mm, Количество полюсов: 9, 180°, Ящик
Заказ №
2741740000
Тип
MPS 5/09 S F5 TN B B
GTIN (EAN)
4064675055266
Кол.
36 Штука
Продуктное отношение
IEC: 400 V / 26.8 A / 0.5 - 4 mm²
UL: 300 V / 18.5 A / AWG 20 - AWG 12
Упаковка
Ящик

Размеры и массы

Глубина
34 mm
Глубина (дюймов)
1,339 inch
Высота
17,5 mm
Высота (в дюймах)
0,689 inch
Ширина
45,8 mm
Ширина (в дюймах)
1,803 inch
Масса нетто
23,239 g

Температуры

Температура окружающей среды
-50 °C…125 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE 4.0
Вид соединения
Полевое соединение
Метод проводного соединения
SNAP IN с рычагом
Шаг в мм (P)
5 mm
Шаг в дюймах (P)
0,197 "
Направление вывода кабеля
180°
Количество полюсов
9
L1 в мм
40 mm
L1 в дюймах
1,575 "
Количество рядов
1
Количество полюсных рядов
1
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20
Вид защиты
IP20
Объемное сопротивление
≤5 mΩ
Длина зачистки изоляции
9 mm
Stripping length tolerance
  • min.:
    8 mm
  • max.:
    10 mm
Plugging cycles
25
Plugging force/pole, max.
8,5 N
Pulling force/pole, max.
8,5 N

Данные о материалах

Изоляционный материал
PBT GF
Цветовой код
черный
Таблица цветов (аналогич.)
RAL 9011
Группа изоляционного материала
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Storage temperature, min.
-25 °C
Storage temperature, max.
55 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
125 °C

Провода, подходящие для подключения

Диапазон зажима, мин.
0,34 mm²
4 mm²
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
4 mm²
С наконечником DIN 46 228/4, мин.
0,34 mm²
С наконечником DIN 46 228/4, макс.
2,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,34 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
2,5 mm²
Наружный диаметр изоляции, макс.
4 mm
Clampable conductor
  • Cross-section for conductor connection:
    • nominal:
      0,34 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9025770000
  • Cross-section for conductor connection:
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025870000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004050000
  • Cross-section for conductor connection:
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025860000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0542500000
  • Cross-section for conductor connection:
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      9025950000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0282800000
  • Cross-section for conductor connection:
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        12 mm
    • Recommended wire-end ferrule:
      0635100000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      0186500000
  • Cross-section for conductor connection:
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9019160000
    • Stripping length:
      • nominal:
        10 mm
    • Recommended wire-end ferrule:
      9004080000
Reference text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
26,8 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
19,7 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
23,1 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
16,9 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования C/UL 1059)
150 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
18,5 A
Номинальный ток (группа использования C/UL 1059)
18,5 A
Номинальный ток (группа использования D/UL 1059)
18,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 20
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Номинальный ток указан для номин. сечения и мин. числа контактов.
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев
