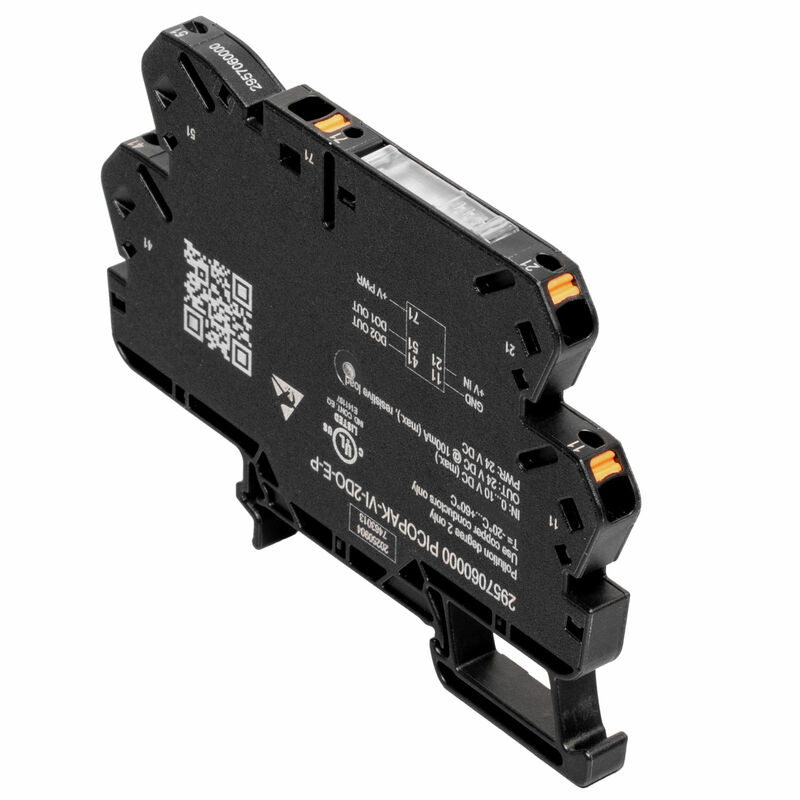

PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P
PICOPAK-VI-2DO-E-P

PICOPAK-VI-2DO-E-P

限值监控

商品编号 2957060000
下载技术数据页 工程支持 产品下载
相关商品 2
审批 通用订货数据 尺寸和重量 温度 失效概率 环保产品合规 输入 输出 (数字量) 通用参数 绝缘参数 联接参数 产品描述 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E141197

通用订货数据

版本
限值监控
订货号
2957060000
类型
PICOPAK-VI-2DO-E-P
GTIN (EAN)
4099986741331
数量
10 PC

尺寸和重量

深
62.5 mm
深度 (英寸)
2.461 inch
高度
89.4 mm
高度 (英寸)
3.52 inch
宽度
6.4 mm
宽度 (英寸)
0.252 inch
净重
28 g

温度

存储温度
-40 °C...85 °C
工作温度
-20 °C...60 °C
操作温度下的湿度
0...95 % （无凝结）

失效概率

SIL 符合 IEC 61508
无

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
f814e8b7-24eb-4ad1-8545-4d3e652b59d1

输入

型号
无源
电压输入电阻
60kΩ
输入信号
电压源
输入数量
1
输入测量范围
min. 1 % of full scale
输入电压
0...10 V
0…1 V DC
0…100 mV

输出 (数字量)

告警功能
高位或者低位警报
持续电流
100 mA
数字输出
2
最大开关电压，直流
30 V
滞后
设定终值的1%
类型
晶体管，两个开关输出端 PNP
输出端极性：可配置，2x PNP 输出或 1x NPN / 1x PNP
额定开关电流
100 mA

通用参数

功耗
约0.6 W
安装导轨已装备
TS 35
温度系数
± 250 ppm/K
状态显示
报错 LED 红色，状态 LED 绿色
电压开启：LED 绿色 // 输出工作中： LED 黄色
电流消耗
25 mA
电源电压
24 V DC ± 20 %
配置
DIP 开关和电位计
防护等级
IP20
阶跃响应时间
< 250 µs（开关阈为
最大输入信号的90%；RI ≤ 1 kΩ）

绝缘参数

EMC 标准
EN 61326-1
EN 61000-6-4
污染等级
2
绝缘
无分离

联接参数

联接类型
PUSH IN
导线最小压接面积 AWG
AWG 20
导线最大压接面积 AWG
AWG 12
最小多股导线接线截面积
0.5 mm²
最大压接面积 软导线
2.5 mm²

产品描述

产品描述
此设备是一款用于 0 至 10 V 模拟标准信号的限位开关，配备两个 PNP 晶体管开关输出。两个数字输出的阈值可通过电位器调节。此设备适用于工业环境。必须遵守本文档中的安全说明和技术规格（参见“技术数据”）。PICOPAK-CI-2DO-E-P 配置：DIP 开关位于设备侧面。您可以通过 DIP 开关配置所需的测量范围以及晶体管开关输出 DO 1 和 DO 2。

分类

ETIM 6.0
EC002654
ETIM 7.0
EC002654
ETIM 8.0
EC002654
ETIM 9.0
EC002654
ETIM 10.0
EC002654
ECLASS 9.0
27-21-01-22
ECLASS 9.1
27-21-01-22
ECLASS 10.0
27-21-01-22
ECLASS 11.0
27-21-01-22
ECLASS 12.0
27-21-01-22
ECLASS 13.0
27-21-01-22
ECLASS 14.0
27-21-01-22
ECLASS 15.0
27-21-01-22
