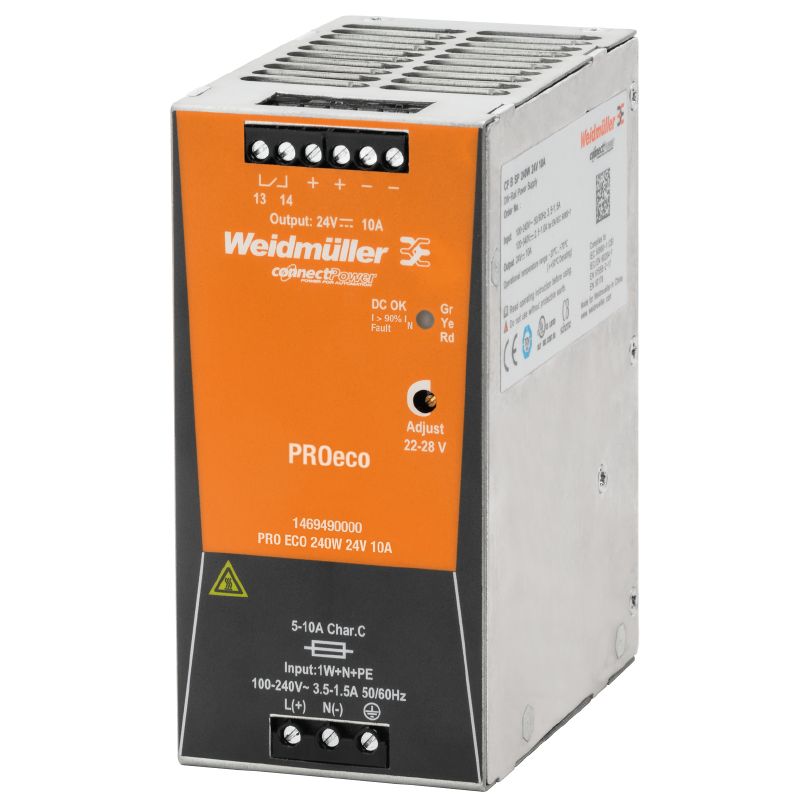

电源PRO ECO 240W 24V 10A
电源PRO ECO 240W 24V 10A
开关符号
电源PRO ECO 240W 24V 10A
电流温度曲线
电源PRO ECO 240W 24V 10A
电流温度曲线
电源PRO ECO 240W 24V 10A
电流温度曲线

电源PRO ECO 240W 24V 10A

本产品即将无货。

有效期: 30.12.2026

替代产品: 3025580000

电源, 开关电源模块, 24 V

商品编号 1469490000
下载技术数据页 工程支持 产品下载
配件 3 相关商品 9
审批 通用订货数据 尺寸和重量 温度 环保产品合规 输入 输出 通用参数 EMC / 冲击/振动 绝缘参数 电气安全 联接数据（输入端） 联接数据（输出端） 信号通信 保修 分类

审批

认证
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319258/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com.cn/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
一致
UL File Number Search
[UL 网站](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
证书号 (cULus)
E258476

通用订货数据

版本
电源, 开关电源模块, 24 V
订货号
1469490000
类型
PRO ECO 240W 24V 10A
GTIN (EAN)
4050118275599
数量
1 PC
交货状态
本产品即将停产。
有效期
30.12.2026
替代产品
[3025580000](~/p/3025580000)

尺寸和重量

深
100 mm
深度 (英寸)
3.937 inch
高度
125 mm
高度 (英寸)
4.921 inch
宽度
60 mm
宽度 (英寸)
2.362 inch
净重
1,002 g

温度

存储温度
-40 °C...85 °C
工作温度
-25 °C...70 °C

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

输入

AC 输入电压范围
85…264 V AC (降额 @ 100 V AC)
交流电流损耗
1,23 A @ 230 V AC / 2,47 A @ 110 V AC
名义功耗
266.7 VA
建议后备熔丝
4 A / DI，熔断器
10 A, Char. B, 断路器
3...4 A, Char. C, 断路器
接线方式
螺钉联接
浪涌电流
最大值15 A
直流电流损耗
1,18 A @ 370 V DC / 2,4 A @ 120 V DC
输入熔断器（内置）
是
输入电压范围 直流
80…370 V DC ( 降额 @ 120 V DC)
输入电气强度最大值
AC/DC
输入过压保护
压敏电阻
频率范围 交流
47...63 Hz
额定输入电压
100...240 V AC

输出

U 条件下的持续输出电流标称
10 A @ 55 °C
6.25 A @ 70°C
上升时间
≤ 100 ms
反向电压保护
是
可拼接
是，最大值5
容性负载
无限制
接线方式
螺钉联接
最大输出电压
28 V
最小输出电压
22 V
残余波纹, 切换峰值电流
<50 mVPP @ 24 V DC, IN
输出功率
240 W
输出电压，备注
(可使用电位计调节)
过载保护
是
额定输出电压
24 V DC ± 1 %
额定输出电流，针对 U额定
10 A @ 55 °C

通用参数

AC 故障桥接时间 @ I额定
> 20 ms @ 230 V AC / > 20 ms @ 115 V AC
MTBF
  • 符合标准:
    SN 29500
  • 工作时间（小时），最小值。:
    2,000,000 h
  • 环境温度:
    25 °C
  • 输入电压:
    230 V
  • 输出功率:
    240 W
  • 占空比:
    100 %
  • 符合标准:
    SN 29500
  • 工作时间（小时），最小值。:
    834,000 h
  • 环境温度:
    40 °C
  • 输入电压:
    230 V
  • 输出功率:
    240 W
  • 占空比:
    100 %
信号装置
绿色 LED (U输出 > 21.6 V DC)
黄色 LED (I输出 > 90% I额定 典型值 )
红色 LED 灯（过载、过温、短路、U输出 <20.4 V DC）
允许的最大空气湿度（操作）
5 %…95 % 相对湿度
功率因数（约）
> 0.94 @ 230 V AC / > 0.99 @ 115 V AC
功率损耗, 空载
2 W
功率损耗, 额定负载
24 W
外壳规格
金属，耐腐蚀
安装位置、安装提示
在导轨 TS 35 上
效率
90%
最大接地泄漏电流
3.5 mA
短路保护
是
负载反向电压保护
30…35 V DC
过压等级
II
过热保护
是
防护等级
IP20

EMC / 冲击/振动

噪声排放符合 EN55032
等级 B
抗冲击稳定性 IEC 60068-2-27
所有方向均 15 g
抗干扰检查方式
EN 61000-4-2 (ESD)
EN 61000-4-3 (RS)
EN 61000-4-4 (脉冲)
EN 61000-4-5 (电涌)
EN 61000-4-6 (传导)
EN61000-4-8 (Fields)
EN61000-4-11 (Dips)
抗振动稳定性 IEC 60068-2-6
1 g 符合 EN 50178
谐波电流限制
符合 EN 61000-3-2 标准

绝缘参数

污染等级
2
绝缘电压 输出对地
0.5 kV
绝缘电压，输出/对地
2 kV
输入/输出绝缘电压
3 kV
过压等级
II
防护等级
I，带 PE 连接

电气安全

低压保护
符合 IEC 60950-1 标准的 SELV
PELV 符合 EN 60204-1
用于开关电源设备的安全变压器
符合 EN 61558-2-16 标准
用于电子设备
符合 EN50178 / VDE0160
电气机械设备
根据EN60204
防止电击的安全隔离/保护
VDE0100-410 /符合DIN57100-410
防触电保护
符合VDE0106-101

联接数据（输入端）

接线方式
螺钉联接
最大压接面积，AWG/kcmil
12 AWG
最大压接面积，硬导线
6 mm²
最大压接面积，软导线
2.5 mm²
最大拧紧扭矩
0.6 Nm
最小压接面积 AWG/kcmil
26 AWG
最小压接面积 硬导线
0.5 mm²
最小压接面积 软导线
0.5 mm²
最小拧紧扭矩
0.5 Nm
端子接线回路数量
3 用于 L/N/PE

联接数据（输出端）

拧紧扭力， 最大【输出】
0.6 Nm
拧紧扭力， 最小【输出】
0.5 Nm
接线方式
螺钉联接
最大压接面积，AWG/kcmil
12 AWG
最大压接面积，硬导线
6 mm²
最大压接面积，软导线
2.5 mm²
最小压接面积 AWG/kcmil
26 AWG
最小压接面积 硬导线
0.5 mm²
最小压接面积 软导线
0.5 mm²
端子接线回路数量
6 (++,--,13,14)

信号通信

浮动触点
是
继电器接通/断开
输出电压 >21.6 V DC/ <20.4 V DC, 过载
触点负载（常开触点）
max. 30 V DC / 1 A

保修

质保期
一年

分类

ETIM 6.0
EC002540
ETIM 7.0
EC002540
ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 9.0
27-04-07-01
ECLASS 9.1
27-04-07-01
ECLASS 10.0
27-04-07-01
ECLASS 11.0
27-04-07-01
ECLASS 12.0
27-04-07-01
ECLASS 13.0
27-04-07-01
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
