特性
| 版本 | 电源, 开关电源模块, 48 V |
| 订货号 | 2467040000 |

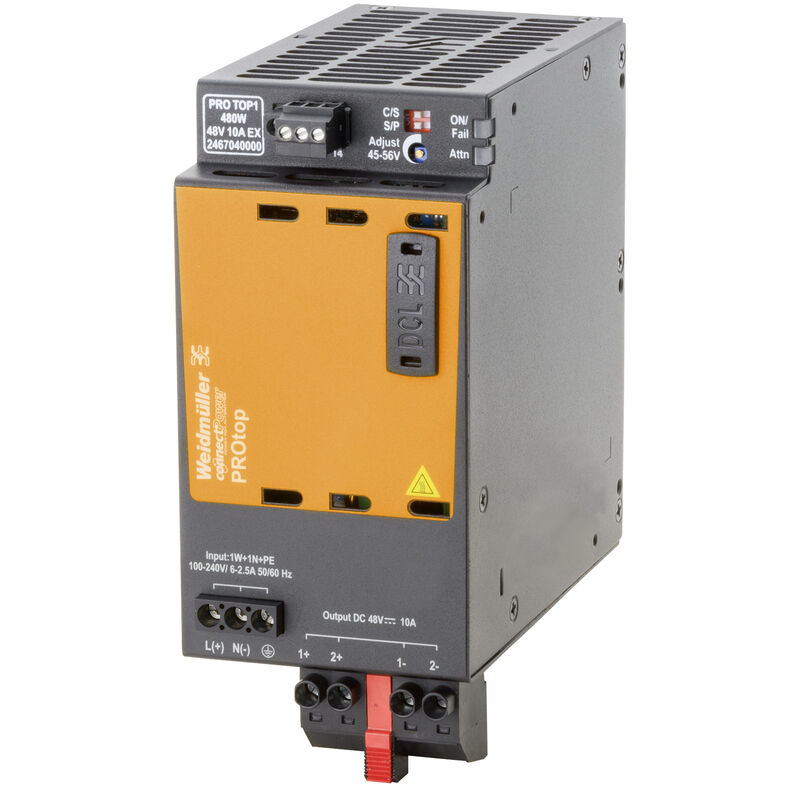

| 类型 | PRO TOP1 480W 48V 10A EX |
| GTIN (EAN) | 4050118481945 |
| 数量 | 1 PC |
| 深 | 125 mm |
| 深度 (英寸) | 4.921 inch |
| 高度 | 130 mm |
| 高度 (英寸) | 5.118 inch |
| 宽度 | 68 mm |
| 宽度 (英寸) | 2.677 inch |
| 净重 | 1,520 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -40 °C...70 °C |
| 操作温度下的湿度 | 5...100 % 无冷凝 |
| RoHS 合规状态 | 合规，有例外 |
| RoHS 豁免（如适用/已知） | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6d8cdf22-8230-4af8-86c8-3558c716666d |
| AC 输入电压范围 | 85…277 V AC |
| 名义功耗 | 516.1 VA |
| 建议后备熔丝 | 8 A (DI) / 10 A (Char. B), 8 A (Char. C) |
| 接线方式 | 压线框式 |
| 浪涌电流 | 最大值5 A |
| 相对于输入电压的电流消耗 |
|
| 输入熔断器（内置） | 是 |
| 输入电压范围 直流 | 80 ... 410 V DC |
| 输入过压保护 | 压敏电阻 |
| 频率范围 交流 | 45…65 Hz |
| 额定输入电压 | 110...240 V AC / 120...340 V DC |
| DCL - 峰值负载备用 |
|
| 上升时间 | ≤ 100 ms |
| 反向电压保护 | 是 |
| 可拼接 | 可配置，用于增加冗余和功率（带 ORing MOSFET） |
| 接线方式 | 压线框联接 |
| 断电桥接时间 | > 20 ms @ 115V AC/ 230 VAC |
| 最大输出电压 | 56 V |
| 最小输出电压 | 45 V |
| 残余波纹, 切换峰值电流 | <100 mVPP |
| 输出功率 | 480 W |
| 输出电压，备注 | 可选配电位器或者通讯模块 |
| 额定输出电压 | 48 V DC ± 1 % |
| 额定输出电流，针对 U额定 | 10 A @ 60 °C |
| AC 故障桥接时间 @ I额定 | > 20 ms @ 230 V AC / > 20 ms @ 115 V AC |
| MTBF |
|
| 保形涂层 | 是 |
| 功率因数（约） | > 0.9 |
| 功率损耗, 空载 | 10 W |
| 功率损耗, 额定负载 | 36.1 W |
| 外壳规格 | 金属，耐腐蚀 |
| 效率 | 93% |
| 最大接地泄漏电流 | 3.5 mA |
| 短路保护 |
是
intern |
| 过压等级 |
III
II |
| 防护等级 | IP20 |
| 降额 | > 60°C（2.5% / 1°C） |
| 噪声排放符合 EN55032 | 等级 B |
| 抗冲击稳定性 IEC 60068-2-27 | 所有方向力値30g |
| 抗干扰检查方式 |
EN 55032:2015
EN 55024:2010/A1:2015 EN 55035:2017 EN 61000-3-2:2014 EN 61000-6-1:2007 EN 61000-6-2:2005 EN 61000-6-3:2007/A1:2011 EN 61000-6-4:2007/A1:2011 |
| 抗振动稳定性 IEC 60068-2-6 |
2.3 g（位于 DIN 导轨上）
4 g（直接安装时） |
| 污染等级 | 2 |
| 绝缘电压 输出对地 | 0.5 kV |
| 绝缘电压，输出/对地 | 3.2 kV |
| 输入/输出绝缘电压 | 3.5 kV |
| 过压等级 |
III
II |
| 防护等级 | I，带 PE 连接 |
| 低压保护 |
符合 IEC 60950-1 标准的 SELV
PELV 符合 EN 60204-1 |
| 用于开关电源设备的安全变压器 | 符合 EN 61558-2-16 标准 |
| 用于电子设备 | 符合 EN50178 / VDE0160 |
| 电气机械设备 | 根据EN60204 |
| 防止电击的安全隔离/保护 | VDE0100-410 /符合DIN57100-410 |
| 防触电保护 | 符合VDE0106-101 |
| 接线方式 | 压线框式 |
| 最大压接面积，AWG/kcmil | 10 AWG |
| 最大压接面积，硬导线 | 6 mm² |
| 最大压接面积，软导线 | 4 mm² |
| 最小压接面积 AWG/kcmil | 26 AWG |
| 最小压接面积 硬导线 | 0.18 mm² |
| 最小压接面积 软导线 | 0.22 mm² |
| 直杆螺丝刀口尺寸 | 0.8 x 4.0 |
| 端子接线回路数量 | 3 用于 L/N/PE |
| 接线方式 | 压线框联接 |
| 最大压接面积，AWG/kcmil | 8 AWG |
| 最大压接面积，硬导线 | 6 mm² |
| 最大压接面积，软导线 | 6 mm² |
| 最小压接面积 AWG/kcmil | 24 AWG |
| 最小压接面积 硬导线 | 0.2 mm² |
| 最小压接面积 软导线 | 0.5 mm² |
| 端子接线回路数量 | 5 (+ + / - - -) |
| 螺丝刀刀头 | 0.6 x 3.5 |
| 单股导线的最大压接面积 | 1.5 mm² |
| 单股导线的最小压接面积 | 0.2 mm² |
| 导线联接截面积, 软导线(信号), 最大值 | 1.5 mm² |
| 导线联接截面积, 软导线(信号), 最小值 | 0.2 mm² |
| 最大压接面积，AWG/kcmil | 16 |
| 最小接线面积，AWG/kcmil | 28 mm² |
| 连接方式 | 螺钉连接 |
| 浮动触点 | 是 |
| 状态继电器（最大负载） | 输出电压 OK (30 V DC / 1 A) |
| 红/绿 LED |
绿色：运行 (无故障)
闪烁绿色：预先警报 I>90% 绿/红闪烁：输出端闭合（关断模式） 闪烁红色：过载/错误 |
| 认证/证书/一致性声明 |
[Lloyds Register Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305375)
[ABS Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_305412) [DoP EN54.4](https://mdcop.weidmueller.com/mediadelivery/asset/900_310562) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_85825) [UK Conformity Assessed](https://mdcop.weidmueller.com/mediadelivery/asset/900_311571) [BV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305413) [DNV Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305414) [RINA Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305415) [UL 121201_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305964) [ATEX Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305978) [IECEx CERTIFICATE.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_305985) [G3 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306108) [UL 508_CSA C22.2 Certificate.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_306769) |
| 工程数据 |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_50344)
[Application notes -- PROtop-topGUARD_IO-Link_CODESYS](https://mdcop.weidmueller.com/mediadelivery/asset/900_319010) [Application notes -- PROtop_topGUARD_IO-Link_Twincat](https://mdcop.weidmueller.com/mediadelivery/asset/900_319013) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2467040000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2467040000) |
| 用户文档 | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_86922) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 样本 |
[Produkt Information PROTOP DE](http://download.weidmueller.com/asset/download/file/86233)
[Produkt Information PROTOP EN](http://download.weidmueller.com/asset/download/file/86234) |
| ETIM 6.0 | EC002540 |
| ETIM 7.0 | EC002540 |
| ETIM 8.0 | EC002540 |
| ETIM 9.0 | EC002540 |
| ECLASS 9.0 | 27-04-07-01 |
| ECLASS 9.1 | 27-04-07-01 |
| ECLASS 10.0 | 27-04-07-01 |
| ECLASS 11.0 | 27-04-07-01 |
| ECLASS 12.0 | 27-04-07-01 |
| ECLASS 13.0 | 27-04-07-01 |
| ECLASS 14.0 | 27-04-07-01 |
| 认证 |           |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E258476 |
| 证书编号 (cULusEX) | E470829 |
