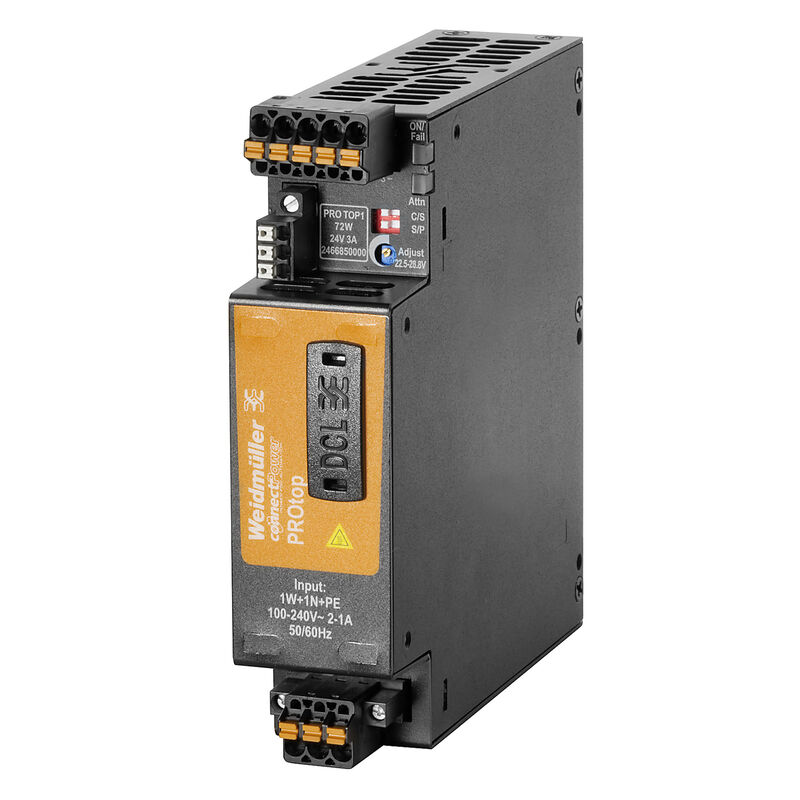

PRO TOP1 72W 24V 3A
PRO TOP1 72W 24V 3A
PRO TOP1 72W 24V 3A

PRO TOP1 72W 24V 3A

Power supply, switch-mode power supply unit, 24 V

N.º de artículo 2466850000
Abrir en el configurador
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 12 Productos relacionados 12
Zulassungen General ordering data Abmessungen und Gewichte Temperaturen Environmental Product Compliance Entrada Salida Dati generali EMC / choque / vibración Insulation coordination Seguridad eléctrica (normas aplicadas) Параметры подключения (вход) Datos de conexión (salida) Datos de conexión (señal) PA52_7 Señalización Classificazioni

Zulassungen

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N.º de certificado (cULus)
E255651
N.º de certificado (cULusEX)
E470829

General ordering data

Versión
Power supply, switch-mode power supply unit, 24 V
Código
2466850000
Tipo
PRO TOP1 72W 24V 3A
GTIN (EAN)
4050118481440
Cantidad
1 Pieza

Abmessungen und Gewichte

Profundidad
125 mm
Depth (inches)
4,921 inch
Altura
130 mm
Magasság (coll)
5,118 inch
Anchura
35 mm
Anchura (pulgadas)
1,378 inch
Peso neto
650 g

Temperaturen

Temperatura de almacenamiento
-40 °C...85 °C
Temperatura de servicio
-25 °C...70 °C
Humedad a temperatura de servicio
5...95 % (sin condensación)
Arranque
≥ -40 °C

Environmental Product Compliance

Estado de cumplimiento de la directiva RoHS
Konform mit Ausnahme
Exención RoHS (si procede/conocida)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Entrada

Consumo de corriente con respecto a la tensión de entrada
  • Tipo de tensión:
    AC
  • Tensión de entrada:
    100 V
  • Corriente de entrada:
    2 A
  • Tipo de tensión:
    DC
  • Tensión de entrada:
    120 V
  • Corriente de entrada:
    2 A
Fusible de entrada (interno)
Sí
Fusible previo recomendado
5 A, DI / 6 A, Char. B / 6 A, Char C
Gama de tensión de entrada DC
80 ... 410 V DC
Intensidad de conexión
máx. 5A
Potencia admitida nominal
80,9 VA
Protectores de sobretensión, entrada
Varistor
Rango de tensión de entrada AC
85…277 V AC
Sistema de conexión
PUSH IN con actuador
Tensión nominal de entrada
100...240 V AC/120...340 V DC
Zona de frecuencia AC
45…65 Hz

Salida

Connection system
PUSH IN con actuador
DCL - reserva de carga pico
  • Duración de incremento:
    5 s
  • Multiple of the rated current:
    150 %
  • Duración de incremento:
    15 ms
  • Multiple of the rated current:
    400 %
Mains failure bridge-over time
> 20 ms @ 115V AC/ 230 VAC
Ondulation résiduelle, appels de courant
<50 mVss @ UNenn, Full Load
Output current, max.
3 A
Output power
72 W
Protección contra tensión inversa
Sí
Párhuzamos csatlakozási opció
Sí, para aumentar la redundancia y la potencia (con ORing MOSFET)
Rated output voltage
24 V DC ± 1 %
Tensione d'uscita, max.
28,8 V
Utgångsspänning, kommentar
ajustable con potenciómetro o módulo de comunicación
Znamionowe natężenie prądu na wyjściu przy Uznam.
3 A @ 60 °C
Время нарастания
≤ 100 ms
출력 전압, 최소
22,5 V

Dati generali

Categoría de sobretensión
III
II
Corriente de descarga a tierra, máx.
3,5 mA
Deriva térmica
> 60 ºC (2,5% / 1 ºC)
Factor de potencia (aprox.)
> 0,5
Grado de eficiencia
89%
MTBF
  • De conformidad con la norma:
    SN 29500
  • Tiempo de funcionamiento (horas), mín.:
    2.300.000 h
  • Temperatura ambiente:
    25 °C
  • Tensión de entrada:
    230 V
  • Potencia de salida:
    72 W
  • Ciclo de trabajo:
    100 %
  • De conformidad con la norma:
    SN 29500
  • Tiempo de funcionamiento (horas), mín.:
    1.100.000 h
  • Temperatura ambiente:
    40 °C
  • Tensión de entrada:
    230 V
  • Potencia de salida:
    72 W
  • Ciclo de trabajo:
    100 %
Posición de montaje, instrucciones de montaje
Horizontal sobre carril DIN TS 35, superior e inferior 50 mm de distancia libre para caudal de aire libre, 10 mm de distancia a subconjuntos vecinos.
Protección contra cortocircuito
Sí
interno
Pérdida de potencia, carga nominal
8,9 W
Pérdida de potencia, sin carga
5 W
Revestimiento conforme
No
Tiempo de puenteado de fallo de CA @ Inominal
> 20 ms @ 230 V AC / > 20 ms @ 115 V AC
Tipo de protección
IP20
Versión especial de la capota
Metal, resistente a la corrosión

EMC / choque / vibración

Emisión de ruidos de conformidad con la norma EN55032
Clase B
Prueba de resistencia a interferencias según
EN 55032:2015
EN 55024:2010/A1:2015
EN 55035:2017
EN 61000-3-2:2014
EN 61000-6-1:2007
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
EN 61000-6-4:2007/A1:2011
Resistencia a la vibración según IEC 60068-2-6
2,3 g (en carril DIN)
4 g (con montaje directo)
Resistencia al impacto según IEC 60068-2-27
30 g en todas las direcciones

Insulation coordination

Categoría de sobretensión
III
II
Clase de protección
I, с подключением защитного провода PE
Grado de polución
2
Insulation voltage output / earth
0,5 kV
Izolační napětí, vstup/výstup
3,5 kV
Napětí izolace, výstup/uzemnění
3,2 kV

Seguridad eléctrica (normas aplicadas)

Equipamiento eléctrico de las máquinas
según EN60204
Tensión baja de protección
SELV según IEC 60950-1
PELV conforme a la norma EN 60204-1
SELV según la norma EN 62368-1
Transformadores de seguridad para fuentes de alimentación conmutadas
Conforme a la norma EN 61558-2-16

Параметры подключения (вход)

Conductor cross-section, AWG/kcmil , max.
12 AWG
Conductor cross-section, AWG/kcmil , min.
20 AWG
Conductor cross-section, flexible , min.
0,5 mm²
Connection system
PUSH IN con actuador
Number of terminals
3 para L/N/PE
Screwdriver blade
0,6 x 3,5
Section de raccordement du conducteur, rigide , max.
1,5 mm²
Vezeték-keresztmetszet, merev , min.
0,5 mm²
Wire connection cross section, flexible (input), max.
2,5 mm²

Datos de conexión (salida)

Número de bornes
5 (+ + / - - -)
Průřez vodiče, tuhý , min.
0,2 mm²
Screwdriver blade
0,6 x 3,5
Sección de conexión del conductor AWG/kcmil , max.
12 AWG
Sección de conexión del conductor AWG/kcmil , min.
26 AWG
Sección de conexión del conductor, flexible , max.
2,5 mm²
Sección de conexión del conductor, flexible , min.
0,2 mm²
Sección del conductor, rígido , máx.
2,5 mm²
Sistema de conexión
PUSH IN con actuador

Datos de conexión (señal)

Sección de conductor, flexible (señal), mín.
0,14 mm²
Sección de conductor, flexible, (señal), máx.
1,5 mm²
Sección de conexión del conductor, AWG/kcmil , máx.
16
Sección del conductor, AWG/kcmil , mín.
26 mm²
Sección del conductor, rígido , máx.
1,5 mm²
Sección del conductor, rígido , mín.
0,14 mm²
Sistema de conexión
PUSH IN

PA52_7 Señalización

Contacto libre de potencial
Sí
Estado de relé (carga máx.)
Tensión de salida OK (30 V DC / 1 A)
LED verde/rojo
Verde: en funcionamiento (sin fallos)
Parpadeo verde: advertencia I>90%
Parpadeo verde/rojo: salida desconectada (modo desconexión)
Parpadeo rojo: sobrecorriente/error

Classificazioni

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
