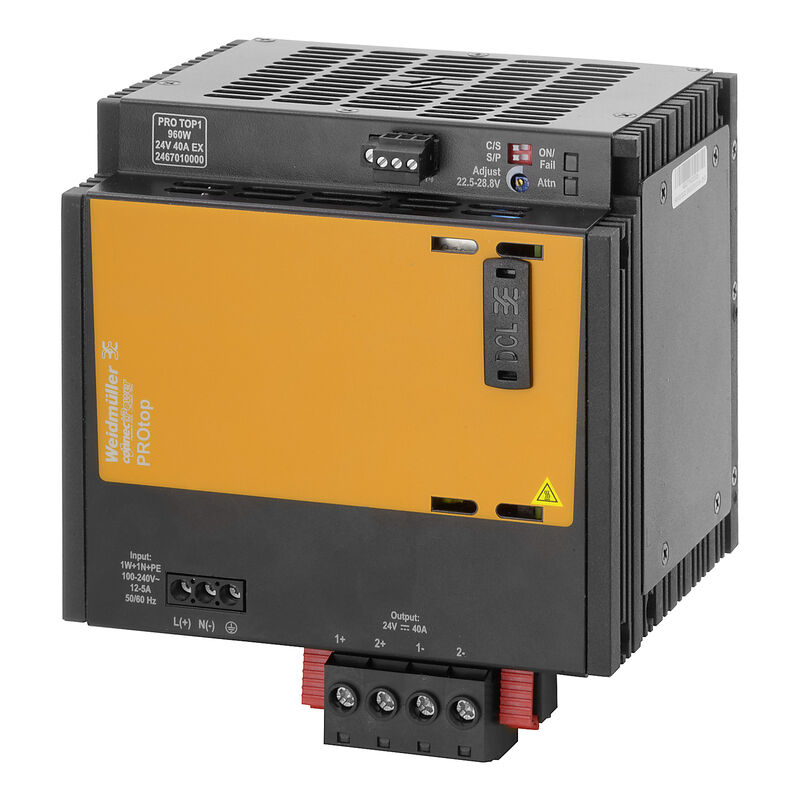

PRO TOP1 960W 24V 40A EX
PRO TOP1 960W 24V 40A EX
PRO TOP1 960W 24V 40A EX

PRO TOP1 960W 24V 40A EX

Zasilanie prądowe, zasilacz impulsowy, 24 V

Nr. produktu 2467010000
Otwórz w konfiguratorze
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 11 Produkty pokrewne 8
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Wejście Wyjście Informacje ogólne PA52_4 EMV / udar / wibracja Koordynacja izolacji Bezpieczeństwo elektryczne (stosowane normy) Données de connexion (entrée) Dane podłączeniowe (wyjście) Dane przyłącza (sygnał) Sygnałowy Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/26f6a7ed-b36d-40ec-95f0-26cf3550e752/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a141b9cd-a4d9-451f-8b4d-e03428dc3481/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E258476
Nr certyfikatu (cULusEX)
E470829

Ogólne dane zamówieniowe

Wersja
Zasilanie prądowe, zasilacz impulsowy, 24 V
Nr zam.
2467010000
Typ
PRO TOP1 960W 24V 40A EX
GTIN (EAN)
4050118481914
Ilość
1 szt.

Wymiary i masa

Głębokość
125 mm
Głębokość (cale)
4,921 inch
Wysokość
130 mm
Wysokość (cale)
5,118 inch
Szerokość
139 mm
Szerokość (cale)
5,472 inch
Masa netto
3 382 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...70 °C
Wilgotność przy temperaturze pracy
5...100 % bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
6d8cdf22-8230-4af8-86c8-3558c716666d

Wejście

Bezpiecznik wejściowy (wewnętrzny)
Tak
Ochrona przeciwprzepięciowa wejście
warystor
Pobór mocy w zależności od napięcia wejściowego
  • Rodzaj napięcia:
    AC
  • Napięcie wejściowe:
    100 V
  • Pobór prądu:
    12 A
  • Rodzaj napięcia:
    DC
  • Napięcie wejściowe:
    120 V
  • Pobór prądu:
    12 A
Początkowy prąd rozruchowy
max. 15 A
Technika przyłączeniowa
Jarzmo
Zakres częstotliwości AC
45…65 Hz
Zakres napięcia wejściowego DC
80 ... 410 V DC
Zakres napięć zasilania AC
85…277 V AC
Zalecane zabezpieczenie wstępne
16 A, DI / 16 A, Char. B / 16 A, Char C
Znamionowe napięcie wejściowe
110...240 V AC / 120...340 V DC
Znamionowy pobór mocy
1 021 VA

Wyjście

Czas mostkowania przy awarii sieci
> 20 ms @ 115V AC/ 230 VAC
DCL - peak load reserve
  • Czas trwania Boost:
    5 s
  • Mnożnik prądu nominalnego:
    150 %
  • Czas trwania Boost:
    15 ms
  • Mnożnik prądu nominalnego:
    400 %
Jmenovitý výstupní proud pro Ujmen.
40 A @ 60 °C
Moc wyjściowa
960 W
Możliwość łączenia równoległego
Tak, dla zwiększenia redundancji i mocy (z ORing MOSFET)
Napięcie wyjściowe, max.
28,8 V
Napięcie wyjściowe, min.
22,5 V
Protection against inverse voltage
Tak
Ramp-up time
≤ 100 ms
Technika przyłączeniowa
Przyłącze z jarzmem
Tensión de salida, observacione
regulacja z potencjometrem lub modułem komunikacji
Tętnienia resztkowe, wartości szczytowe włączenia
<50 mVss @ UNenn, Full Load
Výstupní proud, max.
40 A
Znamionowe napięcie wyjściowe
24 V DC ± 1 %

Informacje ogólne

Czas podtrzymywania zasilania przy Iznam.
> 20 ms @ 230 V AC / > 20 ms @ 115 V AC
Derating
> 60°C (2.5% / 1°C)
Kategoria przepięciowa
III
II
Moc tracona, bieg jałowy
5 W
Moc tracona, obciążenie znamionowe
61,3 W
MTBF
  • Zgodnie ze standardem:
    SN 29500
  • Czas pracy (godziny), min.:
    1 040 000 h
  • Temperatura otoczenia:
    25 °C
  • Napięcie wejściowe:
    230 V
  • Moc wyjściowa:
    960 W
  • Współczynnik wypełnienia impulsu:
    100 %
  • Zgodnie ze standardem:
    SN 29500
  • Czas pracy (godziny), min.:
    466 900 h
  • Temperatura otoczenia:
    40 °C
  • Napięcie wejściowe:
    230 V
  • Moc wyjściowa:
    960 W
  • Współczynnik wypełnienia impulsu:
    100 %
Ochrona przed zwarciem
Tak
wewnętrzne
Powłoka zachowująca kształt
Tak
Położenie montażowe, wskazówka montażowa
Poziomo na szynie DIN TS 35, odstęp górą i dołem 50 mm w celu zapewnienia swobodnego przepływu powietrza, 10 mm odstępu od sąsiadujących podzespołów.
Prąd upłynnościowy doziemny, maks.
3,5 mA
Sprawność
94%
Stopień ochrony
IP20
Wersja obudowy
metal, odporna na korozję
Współczynnik mocy (ok.)
>0,9

PA52_4 EMV / udar / wibracja

EN55032 규격 소음 방출
Klasa B
Interference immunity test acc. to
EN 55032:2015
EN 55024:2010/A1:2015
EN 55035:2017
EN 61000-3-2:2014
EN 61000-6-1:2007
EN 61000-6-2:2005
EN 61000-6-3:2007/A1:2011
EN 61000-6-4:2007/A1:2011
Resistenza contro gli urti IEC 60068-2-27
30 g we wszystkich kierunkach
Vibration resistance IEC 60068-2-6
2.3 g (na szynie DIN)
4 g (montaż bezpośredni)

Koordynacja izolacji

Entrada de tensión de aislamiento / tierra
0,5 kV
Izolacja wyjście napięciowe / uziemienie
3,2 kV
Kategoria przepięciowa
III
II
Napięcie izolacji wejście / wyjście
3,5 kV
Stopień ochrony
I, z przyłączem PE
Stopień zanieczyszczenia
2

Bezpieczeństwo elektryczne (stosowane normy)

Bezpečné, zvlášť nízké napětí
SELV, zgodnie z normą IEC 60950-1
PELV zgodnie z EN 60204-1
SELV zgodnie z EN 62368-1
Elektryczne wyposażenie maszyn
według EN60204
Safety transformers for switch-mode power supplies
Zgodnie z EN 61558-2-16

Données de connexion (entrée)

końcówka wkrętaka
0,8 x 4,0
Liczba zacisków
3 dla L/N/PE
Przekrój przyłącza przewodu, AWG/kcmil , max.
10 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
26 AWG
Przekrój przyłącza przewodu, elastyczny , max.
4 mm²
Przekrój przyłącza przewodu, elastyczny , min.
0,22 mm²
Przekrój przyłącza przewodu, sztywny , max.
6 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,18 mm²
Technika przyłączeniowa
Jarzmo

Dane podłączeniowe (wyjście)

Anschlusstechnik
Przyłącze z jarzmem
Conductor cross-section, AWG/kcmil , max.
6 AWG
Conductor cross-section, flexible , max.
16 mm²
Conductor cross-section, rigid , min.
0,2 mm²
Końcówka wkrętaka
1,0 x 5,5
Ledardiameter, en-/flertrådig , max.
16 mm²
Número de bornes
5 (+ + / - - -)
Vezeték-keresztmetszet, AWG/kcmil , min.
22 AWG
Сечение подключаемого провода, гибкого , мин.
6 mm²

Dane przyłącza (sygnał)

Przekrój przyłącza przewodu elastycznego (sygnał), maks.
1,5 mm²
Przekrój przyłącza przewodu elastycznego (sygnał), min.
0,2 mm²
Przekrój przyłącza przewodu, AWG/kcmil , max.
16
Przekrój przyłącza przewodu, AWG/kcmil , min.
28 mm²
Przekrój przyłącza przewodu, sztywny , max.
1,5 mm²
Przekrój przyłącza przewodu, sztywny , min.
0,2 mm²
Technika przyłączeniowa
złącze śrubowe

Sygnałowy

Czerwona/zielona dioda LED
Zielona: praca (bez awarii)
Miga na zielono: ostrzeżenie I>90%
Miga na zielono/czerwono: wyjście wyłączone (tryb wyłączenia)
Błyska na czerwono: przeciążenie/błąd
status przekaźnika (maks. obciążenie)
napięcie wyjściowe OK (30 V DC / 1 A)
styk bezpotencjałowy
Tak

Klasyfikacje

ETIM 8.0
EC002540
ETIM 9.0
EC002540
ETIM 10.0
EC002540
ECLASS 14.0
27-04-07-01
ECLASS 15.0
27-04-07-01
