特性
| 版本 | P系列, 接线板, 额定横截面: 1.5 mm², 层数: 4, 联接点数量: 16, 颜色编码: 蓝色, 触发元件颜色: 红色, TS 35 x 15 |
| 订货号 | 1267890000 |
| 类型 | PRV 4 BL 35X15 RT |
| GTIN (EAN) | 4032248112753 |
| 数量 | 20 PC |
| 深 | 54.5 mm |
| 深度 (英寸) | 2.146 inch |
| 高度 | 70 mm |
| 高度 (英寸) | 2.756 inch |
| 宽度 | 9.2 mm |
| 宽度 (英寸) | 0.362 inch |
| 净重 | 21.91 g |
| 存储温度 | -25 °C...55 °C |
| 最小持续工作温度 | -50 °C |
| 最大持续工作温度 | 130 °C |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 材料 | PC |
| 触发元件材料 | PBT |
| 颜色编码 | 蓝色 |
| 触发元件颜色 | 红色 |
| 阻燃等级符合 UL 94 | V-0 |
| 类型 |
直插式连接
单侧开放 |
| 必须的端板 | 是 |
| 层数 | 4 |
| 每层压接点数量 | 4 |
| 每层电位点数量 | 4 |
| 层，内部桥接 | 无 |
| PE联接 | 无 |
| 导轨 | TS 35 x 15 |
| 安装方式 | 直接卡在导轨上 |
| 防爆版 | 不 |
| 剥线长度 | 10 mm |
| 压接范围，最大 | 1.5 mm² |
| 压接范围，最小 | 0.13 mm² |
| 导线最大压接面积 AWG | AWG 16 |
| 导线最小压接面积 AWG | AWG 24 |
| 导线连接截面积，单股硬导线，最大 | 1.5 mm² |
| 导线连接截面积，单股硬导线，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大 | 1.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小 | 0.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大 | 1.5 mm² |
| 导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小 | 0.5 mm² |
| 接线截面积，多股线，最大 | 1.5 mm² |
| 接线截面积，多股线，最小 | 0.5 mm² |
| 最大压接面积 软导线 | 1.5 mm² |
| 最小多股导线接线截面积 | 0.5 mm² |
| 联接点数量 | 16 |
| 联接类型 | PUSH IN |
| 螺丝刀口尺寸 | 0.6 x 3.5 mm |
| 连接方向 | 倾斜的 |
| CSA 认证号 | 200039-2406089 |
| 导线最大压接面积(CSA) | 16 AWG |
| 最小导线横截面积（CSA ） | 26 AWG |
| 电压大小 B（CSA） | 300 V |
| 电压大小 D（CSA） | 300 V |
| 电流 大小 B (CSA) | 10 A |
| 电流 大小 D (CSA) | 10 A |
| 导线最大压接面积 AWG | AWG 16 |
| 导线最小压接面积 AWG | AWG 24 |
| 导轨 | TS 35 x 15 |
| 额定横截面 | 1.5 mm² |
| 额定电压 | 250 V |
| 额定电流 | 10 A |
| 最大电流 | 13 A |
| 体积电阻率符合 IEC 60947-7-x 标准 | 1.83 mΩ |
| 额定浪涌电压 | 4 kV |
| 功率损耗符合 IEC 60947-7-x | 0.56 W |
| 污染等级 | 3 |
| 过压等级 | III |
| cURus 证书号 | E60693 |
| 导线最大压接面积(cURus) | 16 AWG |
| 最小压接面积 (cURus) | 26 AWG |
| 电压大小 B （cURus） | 300 V |
| 电压大小 D （cURus） | 300 V |
| 电流大小 B （cURus） | 10 A |
| 电流大小 D （cURus） | 10 A |

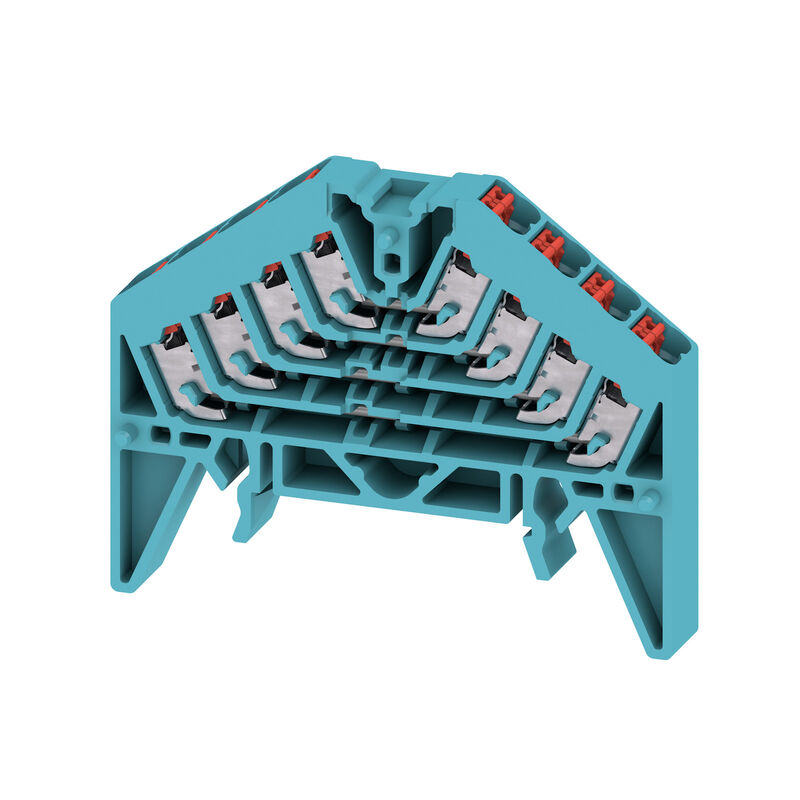

| 图片标题-02 | 产品图片 |
| 图片签名-02 | 插图类似 |
| 认证/证书/一致性声明 |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36329)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| 工程数据 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224761) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1267890000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1267890000) |
| 用户文档 |
[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353)
[Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-05 |
| ECLASS 14.0 | 27-25-01-05 |
| 认证 |      |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| cURus 证书号 | E60693 |
