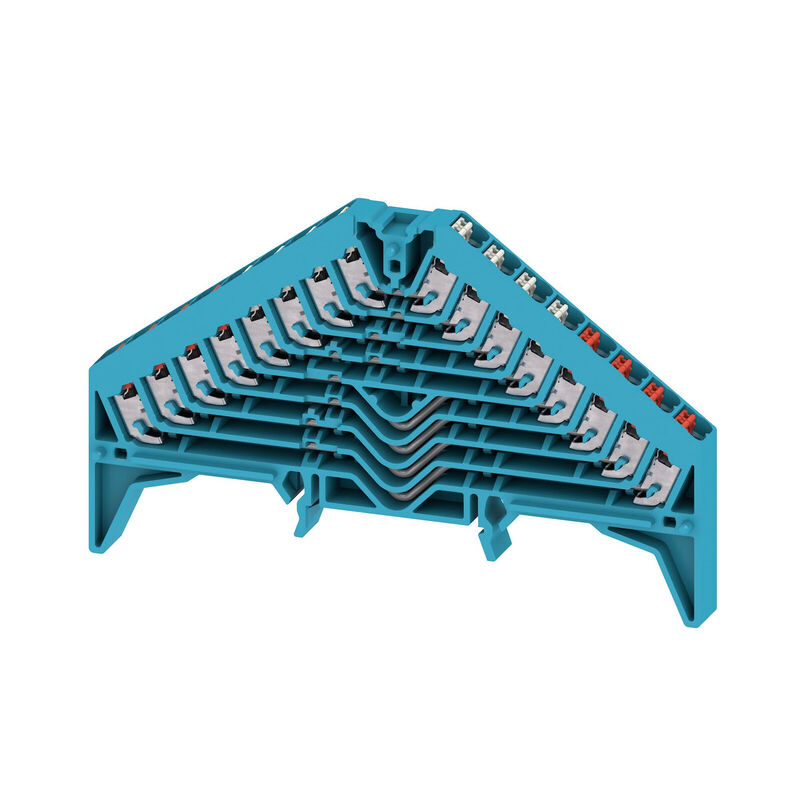

接线端子PRV 8 BL 35X15 WS/RT — 产品图片

接线端子PRV 8 BL 35X15 WS/RT

下载技术数据页

接线端子PRV 8 BL 35X15 WS/RT

P系列, 接线板, 额定横截面: 1.5 mm², 层数: 8, 联接点数量: 32, 颜色编码: 蓝色, 触发元件颜色: 白-红, TS 35 x 15

商品编号 1173900000

特性

通用订货数据

版本	P系列, 接线板, 额定横截面: 1.5 mm², 层数: 8, 联接点数量: 32, 颜色编码: 蓝色, 触发元件颜色: 白-红, TS 35 x 15
订货号	1173900000
类型	PRV 8 BL 35X15 WS/RT
GTIN (EAN)	4032248966264
数量	20 PC

尺寸和重量

深	73 mm
深度 (英寸)	2.874 inch
高度	120 mm
高度 (英寸)	4.724 inch
宽度	9.2 mm
宽度 (英寸)	0.362 inch
净重	47.1 g

存储温度	-25 °C...55 °C
最小持续工作温度	-50 °C
最大持续工作温度	130 °C

环保产品合规

RoHS 合规状态	合规，无例外
REACH SVHC	No SVHC above 0.1 wt%

材料	PC
触发元件材料	PBT
颜色编码	蓝色
触发元件颜色	白-红
阻燃等级符合 UL 94	V-0

系统特征值

类型	直插式连接单侧开放
必须的端板	是
层数	8
每层压接点数量	4
每层电位点数量	8
层，内部桥接	无
PE联接	无
导轨	TS 35 x 15

其它技术参数

安装方式	直接卡在导轨上
防爆版	不

可压接导线 (额定联接)

剥线长度	10 mm
压接范围，最大	1.5 mm²
压接范围，最小	0.13 mm²
导线最大压接面积 AWG	AWG 16
导线最小压接面积 AWG	AWG 24
导线连接截面积，单股硬导线，最大	1.5 mm²
导线连接截面积，单股硬导线，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最大	1.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/1，最小	0.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最大	1.5 mm²
导线连接截面积，多股细导线，带管状端头 DIN 46228/4，最小	0.5 mm²
接线截面积，多股线，最大	1.5 mm²
接线截面积，多股线，最小	0.5 mm²
最大压接面积软导线	1.5 mm²
最小多股导线接线截面积	0.5 mm²
联接点数量	32
联接类型	PUSH IN
螺丝刀口尺寸	0.6 x 3.5 mm
连接方向	倾斜的

额定数据（CSA）

CSA 认证号	200039-2406089
导线最大压接面积(CSA)	16 AWG
最小导线横截面积（CSA ）	26 AWG
电压大小 B（CSA）	300 V
电压大小 D（CSA）	300 V
电流大小 B (CSA)	10 A
电流大小 D (CSA)	10 A

回路数	8
导线最大压接面积 AWG	AWG 16
导线最小压接面积 AWG	AWG 24
导轨	TS 35 x 15
标准	IEC 60947-7-1

额定横截面	1.5 mm²
额定电压	250 V
额定电流	8 A
最大电流	10 A
标准	IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准	1.83 mΩ
额定浪涌电压	4 kV
功率损耗符合 IEC 60947-7-x	0.56 W
污染等级	3
过压等级	III

额定数据（UL）

cURus 证书号	E60693
导线最大压接面积(cURus)	16 AWG
最小压接面积 (cURus)	26 AWG
电压大小 B （cURus）	300 V
电压大小 D （cURus）	300 V
电流大小 B （cURus）	10 A
电流大小 D （cURus）	10 A

图片标题-02

产品图片

认证/证书/一致性声明	[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36318) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284535) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425)
工程数据	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224738)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1173900000)
用户文档	[Beipackzettel_PRV_PPV.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35353) [Usage of terminals in EXi atmospheres](https://mdcop.weidmueller.com/mediadelivery/asset/900_73881) [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149)
产品目录	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000897
ETIM 7.0	EC000897
ETIM 8.0	EC000897
ETIM 9.0	EC000897
ECLASS 9.0	27-14-11-20
ECLASS 9.1	27-14-11-20
ECLASS 10.0	27-14-11-20
ECLASS 11.0	27-14-11-20
ECLASS 12.0	27-14-11-20
ECLASS 13.0	27-25-01-05
ECLASS 14.0	27-25-01-05

认证	![CE](/picture/CE.gif) ![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif) ![EXIKONF](/picture/EXIKONF.gif) ![UKCA](/picture/UKCA.gif)
ROHS	一致
UL File Number Search	[UL 网站](LINK/UL_search.html)
cURus 证书号	E60693
