特性
| 版本 | 变送器, 每个 Rogowski 线圈, 100…5000 A, 输出 : 0…1 A AC |
| 订货号 | 2593400000 |
| 类型 | RCMC-5000-1A-P |
| GTIN (EAN) | 4050118647822 |
| 数量 | 1 PC |
| 深 | 78 mm |
| 深度 (英寸) | 3.071 inch |
| 高度 | 100 mm |
| 高度 (英寸) | 3.937 inch |
| 宽度 | 23.1 mm |
| 宽度 (英寸) | 0.909 inch |
| 净重 | 100 g |
| 存储温度 | -40 °C...85 °C |
| 工作温度 | -25 °C...65 °C |
| 湿度 | 5...95 %, 无凝结 |
| RoHS 合规状态 | 合规，无例外 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 导线类型 | 仅绝缘导体 |
| 安装位置 | 室内使用 |
| 二次侧电压 | 22,5 mV (@ 50Hz Iprimary = 1 kA) |
| 初级电流 | 5,000 A |
| 频带 | 50...60 Hz |
| 防护等级 | IP20 |
| 输入信号 | 各 Weidmüller Rogowski 线圈 RCMA-B22-D…… |
| 负载阻抗电流 | ≤ 1,5 Ω |
| 输出电流 | 0…1 A AC |
| 供电电压 | 24 V DC ± 25 % |
| 标准 |
EN 61000-6-2, 3
EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007 |
| 温度系数 | ≤ 0.015 % / °C |
| 电流消耗 | 100 mA @24V |

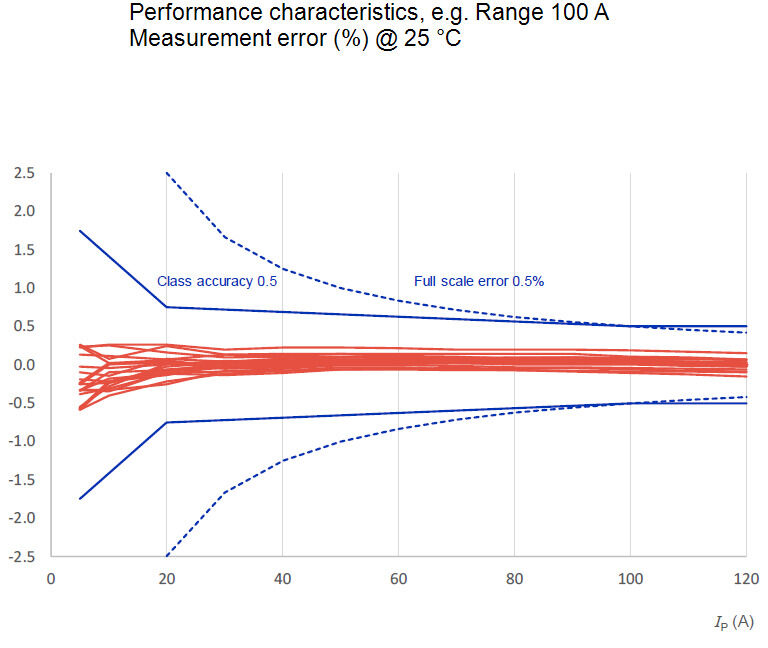

| 精度 | <测量范围的 0.5 % |
| 线性 | ±0.1% 典型值 |
| 绝缘 | 输入/输出/电源之间 |
| 配置 | 按键和 LED 显示器 |
| 防护等级 | IP20 |
| EMC 标准 |
UL 61010-1
EN 61326-1:2013 |
| 标准 |
EN 61000-6-2, 3
EN 61010-1: 2010 EN 61010-2-030:2010 EN 61326-1: 2013 EN 61000-6-2:2005 EN 61000-6-3:2007 |
| 污染等级 | 2 |
| 绝缘 | 输入/输出/电源之间 |
| 绝缘电压 | 1.5 kV AC 1 min. |
| 产品信息 |
RCMC-5000-XX测量变送器用于交流电流的电子测量。 RCMC-5000-XX 测量变送器只能与魏德米勒 RCMA-B22-DXX 罗氏线圈配合使用。 功能描述 RCMC-5000-XX 测量变送器可将来自罗氏线圈的信号转换为具有高相位保真度的模拟输出信号。 设备使用两个前按钮来配置。 LED 指示灯会显示操作和配置状态。 特性 • 12 种可选电流测量范围 • USB 端口：专用于供电！ |
| 认证/证书/一致性声明 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90711) |
| 用户文档 |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_87867)
[Application Note for cabinet installation](https://mdcop.weidmueller.com/mediadelivery/asset/900_310235) |
| 产品目录 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| 认证 |   |
| ROHS | 一致 |
| UL File Number Search | [UL 网站](LINK/UL_search.html) |
| 证书号 (cULus) | E469563 |
