RS ELCO 38/38RM S
RS ELCO 38/38RM S

RS ELCO 38/38RM S

Schnittstelle, RS ELCO, ELCO-Steckverbinder, 38, LP2N 5.08mm

Art.-Nr. 1126650000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 15
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Bemessungsdaten UL Anschluss Daten Bemessungsdaten Isolationskoordinaten (EN50178) Anschluss Feld Klassifikationen

Zulassungen

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E141197

Allgemeine Bestelldaten

Versione
Schnittstelle, RS ELCO, ELCO-Steckverbinder, 38, LP2N 5.08mm
Rendelési szám
1126650000
Typ
RS ELCO 38/38RM S
GTIN (EAN)
4032248908240
Ilość
1 Stück

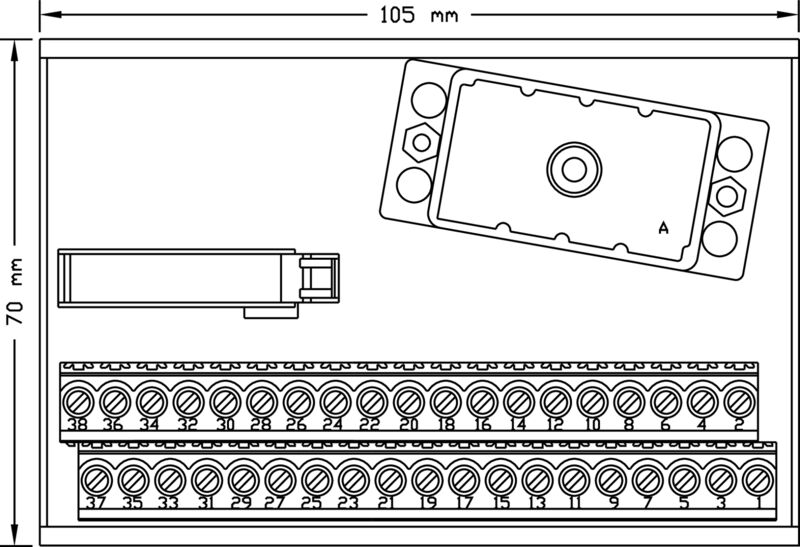

Abmessungen und Gewichte

Depth
60 mm
Tiefe (inch)
2.362 inch
Höjd
70 mm
Höhe (inch)
2.756 inch
Szerokość
105 mm
Breite (inch)
4.134 inch
Nettogewicht
176 g

Temperaturen

Температура хранения
-40...60 °C
Рабочая температура
-25...50 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform mit Ausnahme
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Bemessungsdaten UL

Operating temperature UL, max.
50 °C
Rated current IN
1 A
Temperatura de funcionamiento UL, mín.
-25 °C
Nennspannung UN
150 V AC / 200 V DC

Anschluss Daten

Anschluss (Feldseite)
LP2N 5.08mm
Anschluss (Steuerseite)
ELCO-Steckverbinder
Anzahl der Pole (Steuerungsseite)
38-poliger Stecker
Kontaktmaterial (Steuerungsseite)
Phospor-Bronze Legierung
Polungsanleitung
1

Bemessungsdaten

Märkspänning
150 V AC / 200 V DC
Nennstrom pro Anschluss
1.5 A
Betriebsstrom Gesamt
57 A

Isolationskoordinaten (EN50178)

Entsprechend
DIN EN 50178
Bemessungsisolationsspannung
<150 V AC
Überspannungskategorie
II
Verschmutzungsgrad
2
Impulsspannungsprüfung (1,2/50µs)
2.5 kV
Durchschlagsfestigkeitsprüfung AC
0.8 kV

Anschluss Feld

Abisolierlänge
6 mm
Anzugsmoment, max.
0.6 Nm
Anzugsmoment, min.
0.5 Nm
Fest, max. H05(07) V-U
6 mm²
Fest, min. H05(07) V-U
0.5 mm²
Flexibel mit Hülse, max.
2.5 mm²
Flexibel mit Hülse, min.
0.5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0.5 mm²
Hülse mit Kunststoffkragen, max.
2.5 mm²
Klemmbereich, max.
6 mm²
Klemmbereich, min.
0.5 mm²
Ledardiameter, AWG , min.
AWG 26
Leiteranschlussquerschnitt max. AWG
AWG 12
Type of connection
Schraubanschluss

Klassifikationen

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
