RS ELCO 56/54LM S
RS ELCO 56/54LM S

RS ELCO 56/54LM S

Interfejs, RS ELCO, Złącza wtykowe ELCO, 54, LP2N 5.08mm

Nr. produktu 1126750000
Pobierz kartę katalogową Pobieranie produktów
Produkty pokrewne 15
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Dane znamionowe UL dane przyłącza dane znamionowe współrzędne izolacji (EN50178) przyłącze pole Klasyfikacje

Dopuszczenia

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E141197

Ogólne dane zamówieniowe

Versión
Interfejs, RS ELCO, Złącza wtykowe ELCO, 54, LP2N 5.08mm
Order No.
1126750000
Type
RS ELCO 56/54LM S
GTIN (EAN)
4032248908271
Qté.
1 szt.

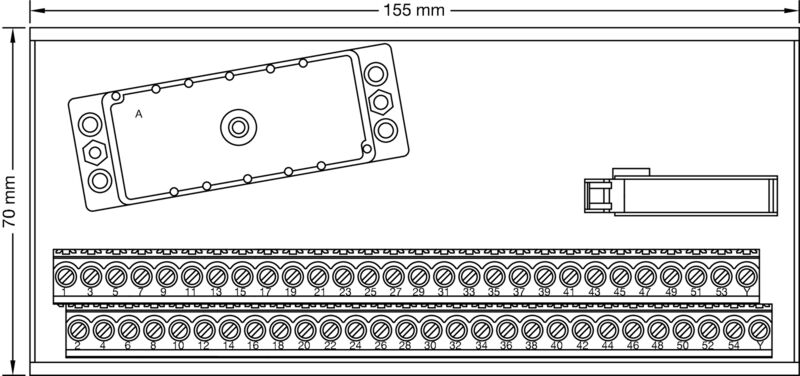

Wymiary i masa

Profundidad
60 mm
Głębokość (cale)
2,362 inch
Posizione verticale
70 mm
Wysokość (cale)
2,756 inch
Largeur
155 mm
Szerokość (cale)
6,102 inch
Masa netto
280 g

Temperatury

Température de stockage
-40...60 °C
Température de fonctionnement
-25...50 °C

Zgodność produktu z wymogami środowiska naturalnego

RoHS-kompatibilitetsstatus
Zgodne, z wyłączeniem
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Dane znamionowe UL

Operating temperature UL, max.
50 °C
Operating temperature UL, min.
-25 °C
Rated current IN
1 A
Napięcie znamionowe UN
150 V AC / 200 V DC

dane przyłącza

instrukcja układu biegunów
1
liczba biegunów (strona sterownika)
Wtyk 56 bieg
materiał styku (strona sterownika)
stop brązu fosforowego
przyłącze (strona obiektu)
LP2N 5.08mm
Przyłącze (strona sterowania)
Złącza wtykowe ELCO

dane znamionowe

Märkspänning
150 V AC / 200 V DC
prąd znamionowy na złącze
1,5 A
całkowity prąd znamionowy
81 A

współrzędne izolacji (EN50178)

zgodnie z
DIN EN 50178
napięcie znamionowe
<150 V AC
kategoria przepięcia
II
stopień zabrudzenia
2
test napięcia impulsu
2,5 kV
Napięcie probiercze izolacji AC
0,8 kV

przyłącze pole

długość zdejmowanej izolacji
6 mm
elastyczny z tulejką, maks.
2,5 mm²
elastyczny z tulejką, min.
0,5 mm²
elastyczny, maks. H05(07) V-K
4 mm²
elastyczny, min. H05(07) V-K
0,5 mm²
Maks. przekrój poprzeczny przewodu, AWG
AWG 12
Min. przekrój poprzeczny przewodu, AWG
AWG 26
moment dokręcający, maks.
0,6 Nm
moment dokręcający, min.
0,5 Nm
obszar zacisku, maks.
6 mm²
obszar zacisku, min.
0,5 mm²
rodzaj połączenia
złącze śrubowe
stały, maks. H05(07) V-U
6 mm²
stały, min. H05(07) V-U
0,5 mm²
tulejka z kołnierzem z tworzywa sztucznego, maks.
2,5 mm²

Klasyfikacje

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
