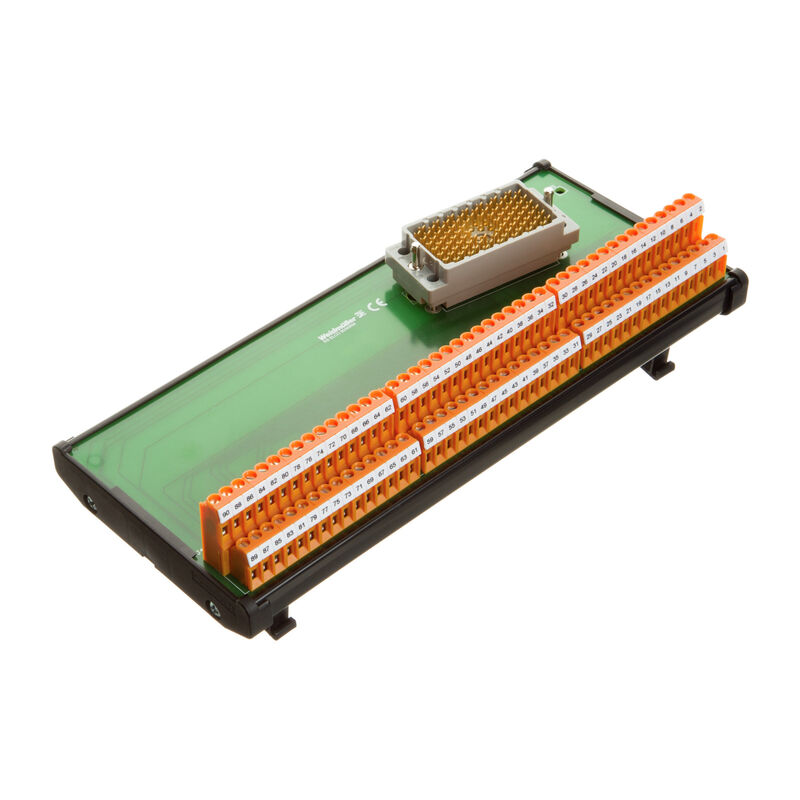

RS ELCO 90/90RM S
RS ELCO 90/90RM S

RS ELCO 90/90RM S

Interface, RS ELCO, Connecteur ELCO, 90, LL2N 5,08 mm

№ продукта 1126810000
Загрузить спецификации Загрузка продуктов
Связанные продукты 15
Approvals Informations générales de commande Dimensions et poids Temperaturer Environmental Product Compliance Данные соединения Specifiche tecniche Aislamiento aplicado (EN50178) Область подключения Классификации

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Informations générales de commande

Версия
Interface, RS ELCO, Connecteur ELCO, 90, LL2N 5,08 mm
Заказ №
1126810000
Тип
RS ELCO 90/90RM S
GTIN (EAN)
4032248908295
Кол.
1 Штука

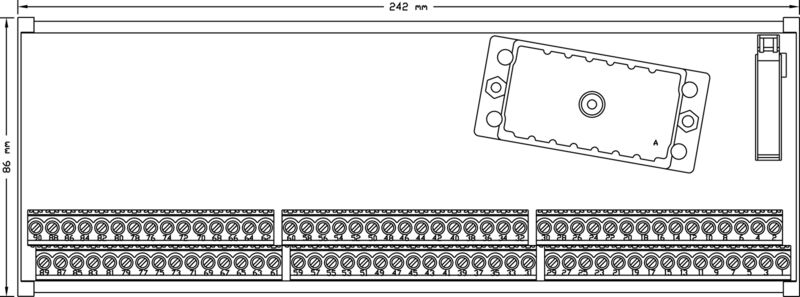

Dimensions et poids

Глубина
76 mm
Глубина (дюймов)
2,992 inch
Высота
109 mm
Высота (в дюймах)
4,291 inch
Ширина
242 mm
Ширина (в дюймах)
9,528 inch
Масса нетто
545 g

Temperaturer

Температура хранения
-40...60 °C
Рабочая температура
-25...50 °C

Environmental Product Compliance

Состояние соответствия RoHS
Zgodne, z wyłączeniem
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7b5ffb72-271d-4c73-8b09-bd0aaee3697a

Данные соединения

Информация о полярности
1
Количество полюсов
90-полюсная вилка
Материал контактов
Сплав фосфористой бронзы
Направление соединительного разъема
Pravá strana
Соединение (со стороны устройства управления)
ELCO plug-in connector
Соединение (сторона устройства полевого уровня)
LL2N 5.08 mm

Specifiche tecniche

Расчетное напряжение
150 V AC / 200 V DC
Номинальный ток на соединение
0,5 A
Общий номинальный ток
45 A

Aislamiento aplicado (EN50178)

В соответствии с
DIN EN 50178
Номинальное напряжение
< 150 V AC
Категория перенапряжения
II
Степень загрязнения
2
Проверка импульсного напряжения
2,5 kV
Испытательное напряжение изоляции AC
0,8 kV

Область подключения

Вид соединения
Винтовое соединение
Гибкий с наконечником, макс.
2,5 mm²
Гибкий с наконечником, мин.
0,5 mm²
Гибкий, макс. H05(07) V-K
4 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Диапазон сечений зажимаемых проводов, макс.
6 mm²
Диапазон сечений зажимаемых проводов, мин.
0,5 mm²
Длина снятия изоляции
6 mm
Жесткий, макс. H05(07) V-U
6 mm²
Жесткий, мин. H05(07) V-U
0,5 mm²
Макс. сечение провода, AWG
AWG 12
Мин. сечение провода, AWG
AWG 26
Момент затяжки, макс.
0,6 Nm
Момент затяжки, мин.
0,5 Nm
Наконечник с изоляцией, макс.
2,5 mm²

Классификации

ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
